Smontare, montare le parti applicate lato esterno e i rivestimenti nell'abitacolo per la sostituzione della fiancata fino al vano finestrino

AR60.00-D-0021TS

Smontare, montare le parti applicate lato esterno e i rivestimenti nell'abitacolo per la sostituzione della fiancata fino al vano finestrino

14.04.2020

Tipo

907.6/7, 910.6

tranne codice T16 (Porta scorrevole destra)

Lato destro del veicolo

Tipo

907.6/7, 910.6

tranne codice T19 (Porta scorrevole sinistra)

Lato sinistro del veicolo

Avvertenze di modifica

19.12.2019

Ampliato il metodo

Fase di lavoro 25

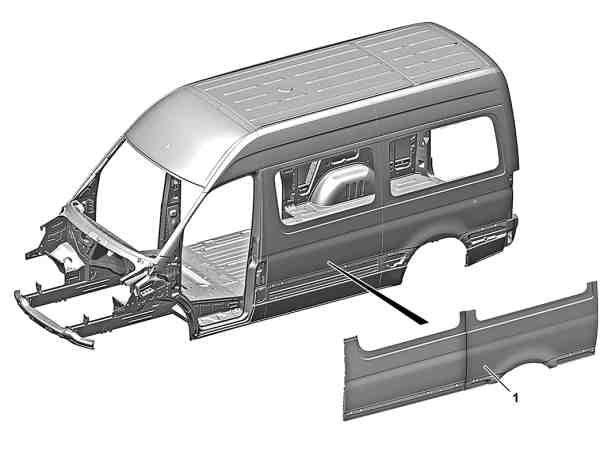

Illustrazione riferita al tipo 907.7, lato sinistro del veicolo

1

fiancata

Illustrazione riferita al tipo 907.7 con codice U60 (Sedili vano passeggeri 2° divanetto 1ª fila), codice U63 (Sedili vano passeggeri 3° divanetto 2ª fila), codice W16 (Finestrino lato anteriore sinistro, fisso nella fiancata/porta scorrevole) e codice W27 (Finestrino fisso lato posteriore sinistro), lato sinistro del veicolo

5

Finestrino laterale incollato

9

Pianale vano carico

6

Rivestimento interno della fiancata lato anteriore

10

Cintura di sicurezza

7

Rivestimento interno della fiancata lato posteriore

11

Rivestimento montante D

8

Divanetto passeggeri

17

Finestrino laterale incollato

Illustrazione riferita al tipo 907 con codice P48 (Paraspruzzi lato posteriore), lato sinistro del veicolo

12

Paraspruzzi

13

Viti

14

Dadi

Illustrazione riferita al tipo 907, lato sinistro del veicolo

15

Intelaiatura di tenuta

Illustrazione riferita al tipo 907.6 tranne codice W16 (Finestrino lato anteriore sinistro, fisso nella fiancata/porta scorrevole) e tranne codice W18 (Finestrino scorrevole lato anteriore sinistro nella fiancata/porta scorrevole) e tranne codice W27 (Finestrino fisso lato posteriore sinistro) e tranne codice W35 (Finestrino scorrevole lato posteriore destro) e tranne codice IR6 (Passo 4325 mm, Sbalzo 1615 mm) e tranne codice IR7 (Passo 4325 mm, Sbalzo 2015 mm), lato sinistro del veicolo

16

Fascio di cavi elettrici

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Typ 910.6 mit Motor 780.703

AS00.00-Z-0035-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Avvertenza tecnica

Avvertenze sulla batteria

Typ 910.6 mit Motor 780.703

AH54.10-P-0001-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare lo sportello serbatoio carburante.

In caso di danneggiamento sul lato sinistro del veicolo.

AR88.60-D-6023TS

2

Smontare il bocchettone di riempimento.

In caso di danneggiamento sul lato sinistro del veicolo.

Tipo 907.6 con motore 654.9, tipo 907.6/7 con motore 642, 651, tipo 910.6 con motore 651

AR47.10-D-7541TS

Tipo 907.6/7 con motore 274

AR47.10-D-7541TSC

3

Smontare i rispettivi listelli di protezione.

AR88.80-D-1040TS

4

Smontare il rispettivo gruppo ottico posteriore.

AR82.10-D-4731TS

5

Smontare la ruota posteriore interessata.

AR40.10-D-1100TS

6

Smontare il rispettivo paraspruzzi (12).

Tipo 907.6/7, 910.6 con codice P48 (Paraspruzzi lato posteriore)

 A tal fine, svitare le viti (13) e togliere i dadi (14).

7

Smontare il rispettivo finestrino laterale incollato (5) lato anteriore.

Tipo 907.6, 910.6 con un finestrino nella fiancata lato anteriore, tipo 907.7

AR67.30-D-2400TS

8

Smontare il rispettivo finestrino laterale incollato (5) centro.

Tipo 907.6/7 con codice IR6 (Passo 4325 mm, sbalzo 1615 mm) o con codice IR7 (Passo 4325 mm, sbalzo 2015 mm) con un finestrino nella fiancata al centro

AR67.30-D-2400TS

9

Smontare il rispettivo finestrino laterale incollato (17) lato posteriore.

Tipo 907.6/7 tranne codice IR6 (Passo 4325 mm, sbalzo 1615 mm) e tranne codice IR7 (Passo 4325 mm, sbalzo 2015 mm) con un finestrino nella fiancata lato posteriore

AR67.30-D-2400TS

10

Smontare la ruota di scorta nel vano di carico.

Tipo 910.6 con codice R87 (Ruota di scorta / cerchione di riserva) con codice RG8 (Tipo di pneumatici 225/75 R16 C)
In caso di danneggiamento sul lato sinistro del veicolo.

 Vedi istruzioni d'uso del veicolo.

11

Smontare il rispettivo rivestimento della sede di montaggio della ruota.

Tipo 907.6, 910.6 con codice V52 (Sede di montaggio della ruota caricabile)

AR68.30-D-0016TS

12

Smontare la rispettiva panca dei passeggeri anteriori (8).

Tipo 907.6/7 con panca dei passeggeri anteriori

AR91.21-D-4425TS

13

Smontare il rispettivo rivestimento laterale del vano di carico.

Tipo 907.6, 910.6 con codice V25 (Rivestimento del vano di carico fino alla cintura parapetto semplice) o con codice VA1 (Rivestimento del vano di carico fino alla cintura parapetto standard) o con codice VA2 (Rivestimento interno del vano di carico fino all'altezza del tetto (legno)) o con codice VA3 (Rivestimento interno del vano di carico fino all'altezza del tetto, lavabile)

AR68.30-D-1185TS

14

Smontare il rispettivo rivestimento anteriore della fiancata (6).

Tipo 907.6 con codice V21 (Rivestimento interno di lusso), tipo 907.7

AR68.30-D-1209TSR

15

Smontare il rispettivo rivestimento centrale della fiancata.

Tipo 907.6 con codice IR6 (Passo 4325 mm, sbalzo 1615 mm) con codice V21 (Rivestimento interno di lusso), tipo 907.6 con codice IR7 (Passo 4325 mm, sbalzo 2015 mm) con codice V21 (Rivestimento interno di lusso), tipo 907.7 con codice IR6 (Passo 4325 mm, sbalzo 1615 mm), tipo 907.7 con codice IR7 (Passo 4325 mm, sbalzo 2015 mm)

AR68.30-D-1211TSR

16

Smontare il rispettivo rivestimento interno della fiancata lato posteriore (7).

Tipo 907.6 con codice V21 (Rivestimento interno di lusso), tipo 907.7

AR68.30-D-1208TSR

17

Smontare la rispettiva canalina per cavi del fascio di cavi elettrici (16).

Tipo 907.6/7, 910.6 con codice V94 (Canalina per cavi sulla fiancata)

18

Smontare il rispettivo fascio di cavi elettrici (16) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.

19

Smontare il rispettivo rivestimento del montante D (11).

Tipo 907.6/7

AR68.30-D-4497TSR

20

Smontare la rispettiva guida di ancoraggio nella fiancata.

Tipo 907.6, 910.6 con codice V42 (Guide di ancoraggio fiancata sulla cintura parapetto)

AR68.50-D-8250TS

21

Smontare il pianale del vano di carico (9).

Tipo 907.6, 910.6 con codice V43 (Pavimento in legno) tranne codice VK8 (Rivestimento del pianale in plastica)

AR68.80-D-5800TSR

Tipo 907.6, 910.6 con codice VK8 (Rivestimento del pianale in plastica) tranne codice V43 (Pavimento in legno)

AR68.80-D-5800TSF

22

Smontare il rispettivo telaio di tenuta (15) nella zona di riparazione e posizionarlo al di fuori dell'area di lavoro.

23

Smontare la rispettiva cintura di sicurezza (10).

AR91.40-D-1015TS

24

Smontare il rispettivo rivestimento sottoscocca.

Tipo 910.6 con motore 651 con codice XM1 (Misure antirumore) tipo 907.6/7 con codice XM1 (Misure antirumore) tipo 910.6 con motore 780.703

AR61.30-D-1001TS

25

Smontare il rispettivo rivestimento sottoscocca sul supporto della batteria ad alto voltaggio.

* solo per l'Europa

Tipo 910.6 con motore 780.703

AR61.30-D-1002TE

26

Montaggio in successione inversa.
