Abbassare l'assale anteriore · ar3310p0101v · Mercedes-Benz WIS

AR33.10-P-0101V

Abbassare l'assale anteriore

17.09.2015

Tipo	171
Tipo	172 con motore 152, 271, 274, 276, 651

Illustrazione riferita al tipo 171.442

2	Tubazione olio servosterzo
3	Vite
4	Tubazione olio servosterzo
5	Supporto assale anteriore
6	Vite
Y10	Elettrovalvola PML

P33.10-2162-06

Illustrazione riferita al tipo 172

2	Tubazione olio servosterzo
3	Vite

P33.10-2363-04

P33.10-2219-08

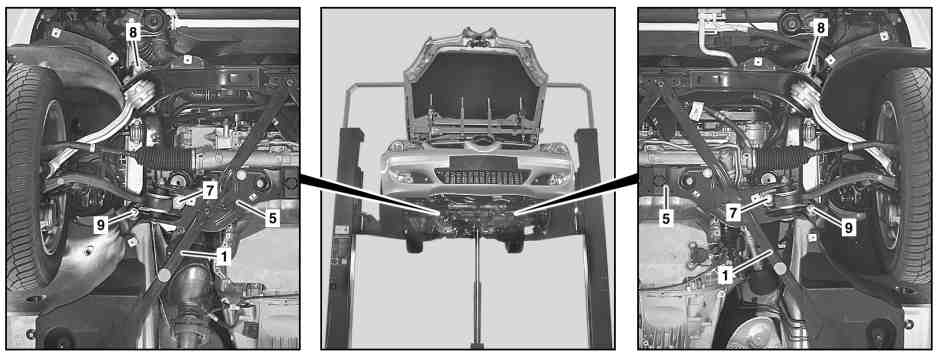

Illustrazione riferita al tipo 171.442

1	Puntone diagonale		7	Vite		9	Vite
5	Supporto assale anteriore		8	Vite

 Pericolo!	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
	Avvertenze su viti e dadi autobloccanti		AH00.00-N-0001-01A
	Avvertenze relative ai lavori di riparazione sui componenti dell'autotelaio		AH00.00-P-0100-01A
 	Smontare, montare
1	Aprire il cofano motore		AR88.40-P-1000V
2	Montare il dispositivo di sollevamento del motore	Tipo 171 con motore 113, 271 Tipo 172 con motore 271	AR33.10-P-0100-01V
		Tipo 171 con motore 272 Tipo 172 con motore 152, 274, 276, 651	AR33.10-P-0100-01VA
		 Dispositivo di sollevamento motore	*240589006100
3	Staccare l'albero dello sterzo inferiore dal giunto dello sterzo		AR46.10-P-8000V
4	Smontare i rinforzi diagonali (1)	 Montaggio: Serrare le viri dei montanti diagonali solo in assetto di marcia.
		 Vite autobloccante montante diagonale anteriore sul pianale o supporto dell'assale anteriore	*BA61.10-P-1006-01A
5	Svitare la vite (3) e staccare la tubazione dell'olio servosterzo (2) dalla coppa dell'olio	Tipo 171 Tipo 172 con motore 271, 276, 651
		 Tipo 171 con motore 271Vite della tubazione olio servosterzo sulla coppa dell'olio	*BA01.45-P-1002-01H
		 Tipo 171 con motore 272Vite tubazione di mandata del servosterzo sulla coppa dell'olio	*BA01.45-P-1004-01M
		 Tipo 172 con motore 271, 276, 651Supporto tubazione di alta pressione/tubazione di bassa pressione sulla coppa dell'olio	*BA46.30-P-1006-01R
6	Svitare la vite (6) e staccare la tubazione olio del servosterzo (4) dal supporto assale anteriore (5)	 Tipo 171Vite tubazione olio del servosterzo sul supporto assale anteriore	*BA46.30-P-1014-01D
		 Tipo 172 con motore 271, 276, 651Vite tubazione di alta pressione sul supporto per gruppi	*BA46.30-P-1015-01R
7	Staccare il connettore dall'elettrovalvola PML (Y10) e staccare il cavo elettrico dal supporto dell'assale anteriore (5)	Tipo 171 con codice 213 (Sterzo diretto) Tipo 172 con codice 213 (Sterzo parametrico)
8	Svitare le viti (7)	Tipo 171, 172
		 Tipo 171 con motore 271, 272Vite cuscinetto motore lato anteriore sul supporto dell'assale anteriore	*BA22.10-P-1006-01O
		 Tipo 171 con motore 113Vite cuscinetto del motore lato anteriore sul supporto dell'assale anteriore	*BA22.10-P-1001-01S
		 Tipo 172Vite cuscinetto del motore lato anteriore sul supporto dell'assale anteriore	*BA22.10-P-1002-03E
9	Sostenere il supporto dell'assale anteriore (5) con l'elevatore telescopico e la piastra per cambio
	000 588 11 62 00 Alloggiamento per gruppi		WS01.00-P-0092B
			AR33.10-P-0100-03V
10	Svitare le viti (8, 9)
	Avvertenza per i collegamenti filettati con viti autofilettanti		AH00.00-P-0007-01SF
		 Non utilizzare in nessun caso avvitatrici ad impulsi o attrezzi ad aria compressa per svitare e avvitare le viti (8, 9). Ciò potrebbe danneggiare le filettature.
		 Le viti (8, 9) sono viti autofilettanti.
		 La filettatura nel longherone non deve essere mai ripassata.
		 Montaggio: Sostituire le viti (8, 9).
		 Vite supporto dell'assale anteriore sul longherone	*BA33.10-P-1005-01A
11	Abbassare il supporto dell'assale anteriore (5)	 Non abbassare eccessivamente il supporto assale anteriore (5). In caso contrario i cavi e i componenti possono venire danneggiati.
12	Montaggio in successione inversa	 Montaggio: Serrare le viti ed i dadi dei componenti dell'autotelaio solo in assetto di marcia.
13	Effettuare la misurazione dell'assetto geometrico dell'autotelaio	Tipo 171	AR40.20-P-0200V
		Tipo 172	AR40.20-P-0200EW

 Coppa dell'olio

Numero	Denominazione			Motore 271
BA01.45-P-1002-01H	Vite della tubazione olio servosterzo sulla coppa dell'olio	M6	Nm	10

 Coppa dell'olio

Numero	Denominazione			Motore 272
BA01.45-P-1004-01M	Vite tubazione di mandata del servosterzo sulla coppa dell'olio	M6	Nm	10

 Sospensione del motore, cuscinetto del motore, supporto del motore

Numero	Denominazione		Motore 113.989 nel tipo 171
BA22.10-P-1001-01S	Vite cuscinetto del motore lato anteriore sul supporto dell'assale anteriore	Nm	35

 Cuscinetto del motore, supporto del motore (lato veicolo)

Numero	Denominazione			Tipo 172
BA22.10-P-1002-03E	Vite cuscinetto del motore lato anteriore sul supporto dell'assale anteriore	M8	Nm	35

 Sospensione del motore, cuscinetto del motore, supporto del motore

Numero	Denominazione		Motore 271 nel tipo 171	Motore 272 nel tipo 171
BA22.10-P-1006-01O	Vite cuscinetto motore lato anteriore sul supporto dell'assale anteriore	Nm	35	35

 Supporto dell'assale anteriore

Numero	Denominazione		Tipo 171	Tipo 172
BA33.10-P-1005-01A	Vite supporto dell'assale anteriore sul longherone	Nm	80	120

 Pompa del servosterzo

Numero	Denominazione		Tipo 172 con motore 271, 276, 651
BA46.30-P-1006-01R	Supporto tubazione di alta pressione/tubazione di bassa pressione sulla coppa dell'olio	Nm	10

 Pompa del servosterzo

Numero	Denominazione		Tipo 171 con motore 113	Tipo 171 con motore 271
BA46.30-P-1014-01D	Vite tubazione olio del servosterzo sul supporto assale anteriore	Nm	9	9

 Pompa del servosterzo

Numero	Denominazione		Tipo 171 con motore 272
BA46.30-P-1014-01D	Vite tubazione olio del servosterzo sul supporto assale anteriore	Nm	9

 Pompa del servosterzo

Numero	Denominazione		Tipo 172 con motore 271, 276, 651
BA46.30-P-1015-01R	Vite tubazione di alta pressione sul supporto per gruppi	Nm	10

 Pianale

Numero	Denominazione		Tipo 171	Tipo 172
BA61.10-P-1006-01A	Vite autobloccante montante diagonale anteriore sul pianale o supporto dell'assale anteriore	Nm	60	60

240 589 00 61 00

Dispositivo di sollevamento motore

Documenti citati

ah0000n000101a Avvertenze su viti e dadi autobloccanti
ah0000p000701sf Avvertenza per i collegamenti filettati con viti autofilettanti
ah0000p010001a Avvertenze relative ai lavori di riparazione sui componenti dell'autotelaio
ar3310p010001v Posizionare la staffa di supporto motore e sollevare il motore stesso
ar3310p010001va Posizionare la staffa di supporto motore e sollevare il motore stesso
ar3310p010003v Sostenere il supporto dell'assale anteriore con l'elevatore della fossa o l'elevatore per il montaggio
ar4020p0200ew Effettuare la misurazione dell'assetto geometrico dell'autotelaio
ar4020p0200v Effettuare la misurazione geometrica dell'assetto
ar4610p8000v Smontare, montare il giunto dello sterzo
ar8840p1000v Aprire il cofano motore, disporlo in posizione verticale, chiuderlo
as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
ws0100p0092b 000 588 11 62 00 Alloggiamento per gruppi
