AR32.22-D-7000A | Controllo, registrazione dell'altezza veicolo | 21.6.96 |
TIPO 668, 670 con CODICE (CE2) sospensione pneumatica posteriore

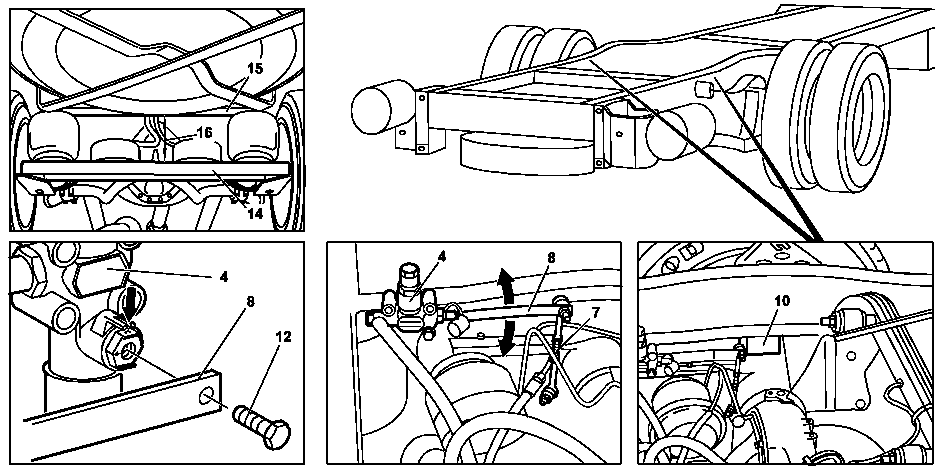

D32.22-0008-09
Raffigurazione: lato sinistro del veicolo, lato destro analogamente.
4 Valvola di comando altezza
7 Asta di azionamento valvola di comando altezza
8 Leva di azionamento
10 Ceppo distanziatore per la registrazione altezza
12 Vite di fissaggio leva di azionamento
14 Traversa soffietto
15 Traversa sbalzo
16 Misura di controllo
| Controllo | ||
1 | Rilevare la misura di controllo (16) tra il bordo superiore della traversa soffietto (14) e il bordo inferiore della traversa sbalzo (15) nel centro del veicolo. | Controllo breve: questa misura serve per una verifica approssimativa dell'altezza del veicolo. Eventualmente verificare le misure esatte tra il bordo superiore del tubo portante asse e il bordo inferiore del longherone telaio (fase di lavoro 2). | |
2 | Rilevare la distanza tra il bordo superiore tubo portante asse e il bordo inferiore longherone telaio sul lato destro e sinistro del veicolo. | In caso di differenze rispetto alle misure preassegnate registrare l'altezza (fasi di lavoro da 3 fino a 10). | |
Registrazione | |||
3 | Svitare le aste di azionamento (7) dalle leve di azionamento (8). | ||
4 | Portare il telaio del veicolo nella posizione più alta azionando le leve (8). | ||
5 | Sistemare i ceppi distanziatori (10) a destra e a sinistra tra il tubo asse e il longherone telaio. | ||
| Ceppo distanziatore per la registrazione dell'altezza veicolo. | Tipo 668, 670 con CODICE CE2 (sospensione pneumatica posteriore) | |
6 | Abbassare il telaio sui ceppi distanziatori (10) azionando le leve (8). | Fare attenzione che il telaio poggi uniformemente sui due ceppi distanziatori. | |
7 | Fissare con perni le valvole di comando altezza in posizione zero. | Per questa operazione infilare un punzone per copiglie di 4mm nel foro in alto dell'albero ed allinearlo tra i due naselli (freccia nella figura). | |
8 | Registrare la lunghezza delle aste di azionamento (7) in maniera che possano essere montate senza gioco. | ||
9 | Serrare a fondo le aste di azionamento (7). | ||
10 | Fissare la lunghezza delle aste di azionamento (7) serrando con cautela i controdadi. | ||
10 | Sollevare il lato posteriore del telaio veicolo finchè i ceppi distanziatori (10) possano essere rimossi. | Assicurare il veicolo contro spostamento involontario. | |
11 | Togliere i ceppi distanziatori (10). | ||
12 | Controllare nuovamente l'altezza del veicolo. |
Valori di controllo dell'altezza veicolo, assale posteriore
Numero | Denominazione | Tipo 668, 670 con CODICE CE2 | |
BE40.20-N-1001-03A | Distanza tra il tubo ed il supporto assale ed il bordo inferiore del telaio | mm | 953 |
BE40.20-N-1002-03A | Distanza tra il bordo superiore della traversa del soffietto ed il bordo inferiore della traversa a sbalzo | mm | 2265 |
Attrezzi reperibili nel commercio
Documenti citati
- wf5850n322201a Ceppo distanziatore per la registrazione altezza veicolo
