S20.20-A014-79
4 | Viti | 8 | Flessibile del liquido di raffreddamento | 12 | Sistema di bloccaggio | ||
5 | Portaserratura | 9 | Flessibile del liquido di raffreddamento | 13 | Supporto | ||
6 | Flessibile del liquido di raffreddamento | 10 | Flessibile del liquido di raffreddamento | 15 | Supporto | ||
7 | Flessibile del liquido di raffreddamento | 11 | Flessibile del liquido di raffreddamento |
S20.00-A048-79
1 | Complessivo radiatore | 21 | Valvola di commutazione | |
16 | Distributore tubazione del liquido di raffreddamento | 22 | Viti | |
17 | Convogliatore aria superiore |
S20.20-A031-79
2 | Tubo del liquido di raffreddamento | 19 | Supporto | |
3 | Supporto | 20 | Flessibile del liquido di raffreddamento | |
18 | Connettore a spina elettrico |
2 | Tubo del liquido di raffreddamento |
9 | Tubo del liquido di raffreddamento |
23 | Supporto convogliatore aria elemento inferiore |
24 | Supporto |
25 | Supporto |
S20.20-A032-76
Avviso | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande. | |
Avviso | Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti | Indossare guanti, indumenti ed eventualmente occhiali protettivi. | |
Attenzione | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. | |
Avvertenza tecnica | Avvertenze per evitare danni causati da impurità o corpi estranei | ||
Avvertenza tecnica | Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
Avvertenza tecnica | Avvertenze sul liquido di raffreddamento | ||
Avvertenze sul livello del liquido di raffreddamento | |||
| Smontare, montare | ||

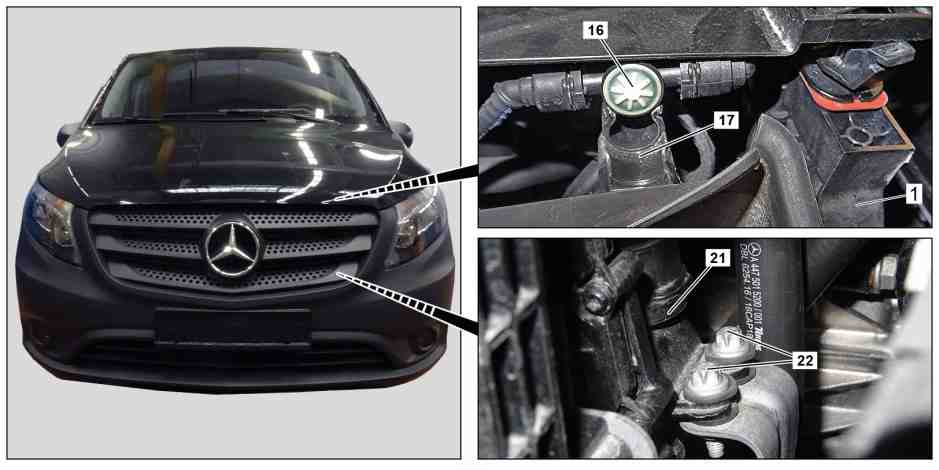

1 | Smontare il condensatore. | Motore 622.8 nel tipo 447 | |
2 | Smontare il collettore di aspirazione. | ||
3 | Svitare le viti (4) e portare il portaserratura (5) fuori dall'area di lavoro. | ||
4 | Scaricare il liquido di raffreddamento. | ||
5 | Staccare i flessibili del liquido di raffreddamento (6, 7, 8, 9, 10, 11). | ||
6 | Smontare i bloccaggi (12). | ||
7 | Ruotare il supporto (13) di 90° e smontarlo verso l'alto. | ||
8 | Tirare leggermente in avanti l'unità del radiatore (1) e sganciare il distributore delle tubazioni del liquido di raffreddamento (16) dal convogliatore aria in alto (17). | ||
9 | Sganciare il flessibile del liquido di raffreddamento (20) dal supporto (19). | ||
10 | Sbloccare il connettore a spina elettrico (18) della ventola e scollegarlo. | ||
11 | Staccare il tubo del liquido di raffreddamento (2) dai supporti (3, 24, 25). | ||
12 | Sganciare il tubo del liquido di raffreddamento (9) in basso dai supporti dell'elemento inferiore del convogliatore aria (23). | ||
13 | Sganciare il supporto (15), il connettore a spina elettrico dal telaio di supporto dell'unità del radiatore (1) lato sinistro. | ||
14 | Svitare le viti (22) e posare a lato la valvola di commutazione (21). | Il cavo elettrico ed i flessibili del liquido di raffreddamento rimangono sulla valvola di commutazione (21). | |
15 | Inclinare in avanti l'unità del radiatore (1), estrarla dalle guide e smontarla. | Montaggio: Prestare attenzione al corretto posizionamento nelle guide. | |
16 | Montaggio in successione inversa. | ||
| Controllare | ||
17 | Controllare la tenuta del sistema di raffreddamento del motore. |
