Smontare, montare la pompa liquido di raffreddamento

AR20.10-P-1271MRD

Smontare, montare la pompa liquido di raffreddamento

01.02.2018

Motore

274.9 nel tipo 213.048/049/148

Motore

274.9 nel tipo 238.348/448

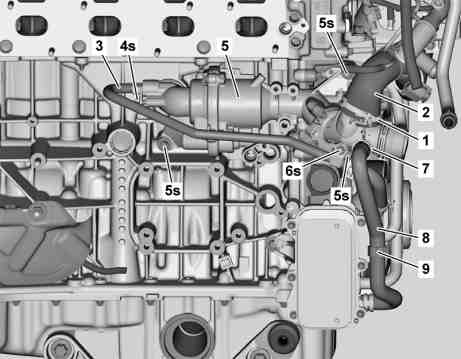

1

Fascetta di serraggio

2

Flessibile del liquido di raffreddamento

3

Tubazione del liquido di raffreddamento

4s

Vite

5

Pompa del liquido di raffreddamento

5s

Viti

6s

Vite

7

Fascetta di serraggio

8

Flessibile del liquido di raffreddamento

9

Supporto

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

 

Smontare, montare

1

Scaricare il liquido di raffreddamento

AR20.00-P-1142OLC

 Montaggio: Montare i rivestimenti vano motore inferiori solo dopo la prova di tenuta.

2

Smontare la scatola del filtro dell'aria

AR09.10-P-1150MRD

3

Smontare la lamiera termoisolante sopra il collettore dei gas di scarico

 Vite lamiera termoisolante sulla testata/sul supporto filtro dell'aria

*BA09.40-P-1015-01U

4

Smontare il collettore di aspirazione

AR09.10-P-8131MRD

5

Smontare la cinghia trapezoidale a nervatura

AR13.22-P-1202MRD

6

Smontare il flessibile del liquido di raffreddamento (2) dalla scatola della distribuzione

 M61

*BA00.10-P-1002-04A

7

Allentare la fascetta di serraggio (1)

 Pinza per fascette stringitubo

*003589033700

8

Smontare il flessibile del liquido di raffreddamento (2) dalla pompa del liquido di raffreddamento (5) e fissarlo al di fuori dell'area di lavoro

9

Smontare il flessibile del liquido di raffreddamento collegato al radiatore della pompa liquido di raffreddamento (5)

AR20.20-P-7441-01RQ

10

Svitare la vite (6s)

 Vite tubazione del liquido di raffreddamento su pompa liquido di raffreddamento

*BA20.20-P-1002-01E

11

Svitare la vite (4s)

 Vite tubo di mandata sulla pompa liquido di raffreddamento

*BA20.10-P-1003-01AC

12

Smontare la tubazione del liquido di raffreddamento (3) dalla pompa liquido di raffreddamento (5)

 Montaggio: Sostituire l'anello di tenuta.

13

Allentare la fascetta di serraggio (7)

 Pinza per fascette stringitubo

*003589033700

14

Staccare il flessibile del liquido di raffreddamento (8) dalla pompa liquido di raffreddamento (5), sganciarlo dal supporto (9) e portarlo fuori ingombro

15

Smontare la tubazione del liquido di raffreddamento del turbocompressore a gas di scarico dalla pompa liquido di raffreddamento (5)

AR09.40-P-6036MRD

16

Svitare le viti (5s)

 Vite pompa del liquido di raffreddamento su scatola della distribuzione/basamento/coppa dell'olio

*BA20.10-P-1001-01AC

17

Smontare ed estrarre la pompa liquido di raffreddamento (5) dal basamento

 Montaggio: Sostituire la guarnizione.

18

Montaggio in successione inversa

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

19

Eseguire una prova di funzionamento del motore e controllare il funzionamento e la tenuta del sistema di raffreddamento motore

20

Montare i rivestimenti inferiori del vano motore

AR61.20-P-1105LWE

 Viti e dadi a filettatura metrica secondo MBN 10 105, 10 143

Numero

Denominazione

8.8

10.9

BA00.10-P-1002-04A

M61

Nm

9

13

 Turbocompressore a gas di scarico

Numero

Denominazione

Motore 274

BA09.40-P-1015-01U

Vite lamiera termoisolante sulla testata/sul supporto filtro dell'aria

Nm

10

 Pompa del liquido di raffreddamento, termostato del liquido di raffreddamento

Numero

Denominazione

Motore 274

BA20.10-P-1001-01AC

Vite pompa del liquido di raffreddamento su scatola della distribuzione/basamento/coppa dell'olio

Nm

20

 Pompa del liquido di raffreddamento, termostato del liquido di raffreddamento

Numero

Denominazione

Motore 274

BA20.10-P-1003-01AC

Vite tubo di mandata sulla pompa liquido di raffreddamento

Nm

10

 Radiatore, flessibili liquido di raffreddamento

Numero

Denominazione

Motore 274

BA20.20-P-1002-01E

Vite tubazione del liquido di raffreddamento su pompa liquido di raffreddamento

Nm

9
