Smontare e montare il motorino di avviamento

AR15.30-W-7100C

Smontare e montare il motorino di avviamento

15.2.12

2.8.05

Cancellata operazione Ingrassare il pignone del motorino d'avviamento e la corona dentata del volano

Fasi di lavoro 12 e 13

 

Smontaggio, montaggio

1

Disinserire l'accensione

 Pericolo!

Pericolo di lesioni da incastro e schiacciamento durante il ribaltamento della cabina di guida

Durante il ribaltamento non devono trovarsi persone nella zona di ribaltamento della cabina di guida. Ribaltare sempre la cabina di guida fino a raggiungere il finecorsa e bloccarla con il sostegno di sicurezza.

AS60.80-Z-0001-01A

2

Ribaltare la cabina di guida



Avvertenze sul ribaltamento della cabina di guida

AH60.80-N-0003-01A

 Pericolo!

Pericolo di esplosione in caso di fuoriuscita di gas ossidrico. Pericolo di lesioni agli occhi, alla pelle e alle mucose dovuto all'acido contenuto nell'elettrolita della batteria (acido solforico diluito) o agli spruzzi di metallo in caso di cortocircuito. Pericolo di ustioni dovute a cortocircuito. Pericolo di intossicazione in caso di ingestione dell'elettrolita della batteria (contiene acido solforico diluito) o assunzione di piombo attraverso la pelle o gli orifizi del corpo

Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere.

Indossare guanti e indumenti protettivi resistenti all'acido e occhiali con protezione laterale.

Non appoggiare oggetti conduttori sulla batteria ed evitare cortocircuiti del polo positivo della batteria verso massa.

Versare l'elettrolita liquido della batteria (acido solforico diluito) solo in recipienti adeguati e opportunamente contrassegnati.

AS54.10-Z-0001-01A

3

Scollegare il cavo di massa dalla batteria



Avvertenze sulla batteria

AH54.10-P-0001-01A

4

Smontare la carenatura fonoassorbente destra sopra il telaio

5

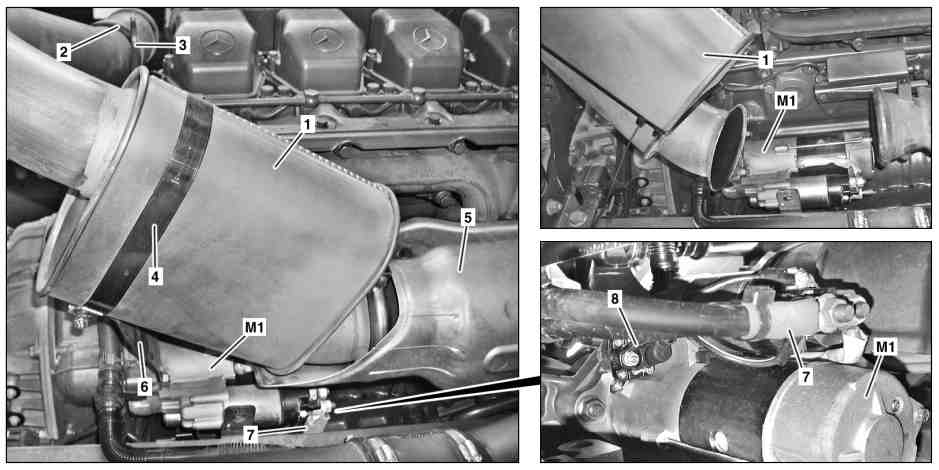

Smontare la lamiera termoisolante (5) dal turbocompressore a gas di scarico e dal corpo farfallato freno motore



*BA09.40-N-1005-01M

6

Smontare la fascia di fissaggio (4) dal silenziatore (1) e dal supporto (6)

 Montaggio: Controllare la fascia di fissaggio (4), event. sostituirla.

7

Smontare la fascetta (2) dall'occhiello di aggancio posteriore (3)

 Montaggio: Controllare la fascetta (2), event. sostituirla.

8

Smontare il silenziatore (1) dal corpo farfallato freno motore, espellerlo all'indietro e fissarlo

 Pulire le superfici di tenuta.

 Montaggio: Controllare e, se necessario, sostituire la fascetta.

9

Scollegare i cavi elettrici morsetto 30 (7) dal motorino d'avviamento (M1)



*BA15.30-N-1002-01K

10

Rimuovere la fascetta fermacavo ed il cavo elettrico morsetto 50 (8) dal motorino di avviamento (M1)

 Montaggio: Sostituire la fascetta fermacavo



*BA15.30-N-1003-01K

11

Smontare il motorino d'avviamento (M1) unitamente al supporto (6)

 Estrarre il motorino d'avviamento (M1) verso l'alto.



*BA15.30-N-1001-01K

12

Controllare l'usura del pignone motorino d'avviamento

 In caso di usura sostituire il motorino d'avviamento (M1).

13

Controllare se la corona dentata del volano è usurata

 In caso di usura:



Sostituire la corona dentata del volano.

AR03.30-W-8312C

14

Montaggio in successione inversa

15

Sincronizzare l'ora tra il foglio di segnalazione e il display.

Numero

Denominazione

Motore
457.9

BA09.40-N-1005-01M

Vite lamiera termoisolante sul turbocompressore a gas di scarico e sul bocchettone a farfalla freno motore

Nm

20

Numero

Denominazione

Motore
457.9

BA15.30-N-1001-01K

Dado motorino d'avviamento sulla scatola della distribuzione

Nm

80

BA15.30-N-1002-01K

Dado cavo morsetto 30 sul motorino d'avviamento/interruttore elettromagnetico

Nm

30

BA15.30-N-1003-01K

Dado cavo tubazione 50 sul relè ausiliario

Nm

2,5
