Smontare, montare il radiatore di ricircolo dei gas di scarico

AR14.20-P-7665OLF

Smontare, montare il radiatore di ricircolo dei gas di scarico

30.10.15

Motore

651 nel tipo 222

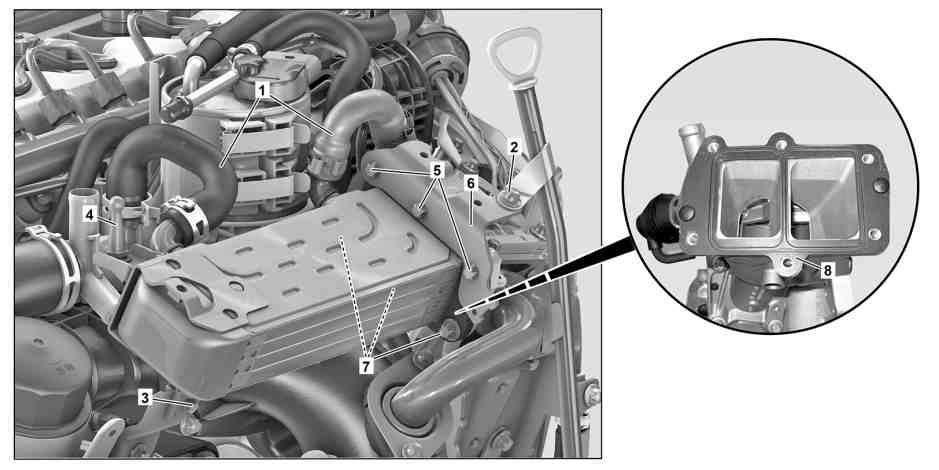

1

Flessibile del liquido di raffreddamento

4

Perno sferico

7

Vite

2

Vite

5

Vite

8

Anello di tenuta

3

Vite

6

Supporto

 Pericolo!

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Pericolo!

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A



Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A



Avvertenze sul liquido di raffreddamento

AH20.00-N-2080-01A

 

Smontare, montare

1

Smontare l'accumulatore di depressione

AR07.09-P-0001OLF

2

Strozzare i flessibili del liquido di raffreddamento (1) collegati al radiatore gas di scarico di ricircolo con il morsetto

 Dispositivo di serraggio

*000589403700

3

Smontare i flessibili del liquido di raffreddamento (1) dal radiatore gas di scarico di ricircolo.

 Controllare lo stato dei flessibili del liquido di raffreddamento (1) e delle fascette, in caso di necessità sostituirli.

4

Svitare la vite (2) del tubo di guida dal supporto

 Vite fissaggio tubo di guida astina dell'olio

*BA18.40-P-1002-01O

5

Svitare la vite (3) e il perno sferico (4) sul radiatore gas di scarico di ricircolo

 Vite sostegno serbatoio di depressione e scambiatore di calore gas di scarico sul sostegno a Y

*BA14.20-P-1006-01K

 Vite sostegno scambiatore di calore gas di scarico sullo scambiatore di calore gas di scarico

*BA14.20-P-1016-01K

6

Smontare il filtro carburante con le tubazioni carburante collegate e depositarlo a lato



AP47.20-P-0780EWD

7

Svitare le viti (5) e rimuovere il supporto (6)

8

Svitare le viti (7) e togliere il radiatore gas di scarico di ricircolo

 Montaggio: Sostituire l'anello di tenuta (8).

 Utilizzare la barra magnetica per facilitare lo smontaggio delle viti (7).

 Vite scambiatore di calore gas di scarico sul corpo valvole

*BA14.20-P-1001-01K

9

Montaggio in successione inversa



Controllare

10

Controllare la tenuta del sistema di raffreddamento motore

AR20.00-P-1010LF

 Pericolo!

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Proteggere il veicolo in modo da escluderne l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

11

Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di ricircolo dei gas di scarico

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1001-01K

Vite scambiatore di calore gas di scarico sul corpo valvole

Nm

9

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1006-01K

Vite sostegno serbatoio di depressione e scambiatore di calore gas di scarico sul sostegno a Y

Nm

9

 Ricircolo gas di scarico

Numero

Denominazione

Motore 651

BA14.20-P-1016-01K

Vite sostegno scambiatore di calore gas di scarico sullo scambiatore di calore gas di scarico

Nm

9

 Sensore di livello dell'olio, sensore di pressione dell'olio

Numero

Denominazione

Motore 651

BA18.40-P-1002-01O

Vite fissaggio tubo di guida astina dell'olio

Nm

9
