AR14.20-P-7665C

Smontare, montare il radiatore di ricircolo dei gas di scarico

14.12.09

MOTORE 611.960 /961 /962

Smontare, montare il radiatore di ricircolo dei gas di scarico

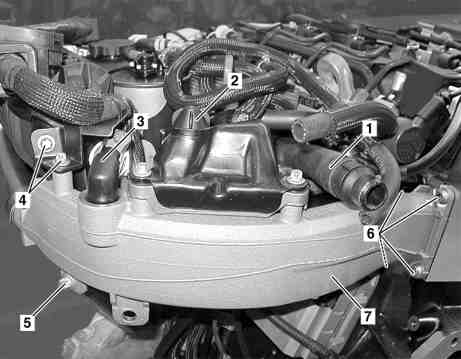

P14.20-2045-11

Illustrazione riferita al motore 611.961

1 Flessibile del liquido di raffreddamento

2 Scambiatore di calore carburante

3 Raccordo liquido di raffreddamento

4, 5, 6 Viti

7 Radiatore ricircolo gas di scarico

 	Smontaggio, montaggio
		Kit viti Torx esterne	*001589760900
		Kit di Torx bit	*000589011000
Pericolo!	Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento	Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi.	AS20.00-Z-0001-01A
1	Scaricare il liquido di raffreddamento	Motore 611.960/961/962	AR20.00-P-1142HB
			*BF20.00-P-1001-02E
2	Smontare la copertura del coperchio testata	Motore 611.960/961/962	AR01.20-P-5014-02A
3	Smontare la parte inferiore della capsula insonorizzante	Tipo 202	AR94.30-P-5300A
		Tipo 203	AR94.30-P-5300P
		Tipo 210	AR94.30-P-5300AB
4	Scollegare il tubo flessibile del liquido di raffreddamento (1) dallo scambiatore di calore del carburante (2)
5	Svitare le viti dello scambiatore di calore carburante (2) e spostarlo lateralmente
6	Scollegare i raccordi liquido di rafreddamento (3) dal radiatore nel ricircolo dei gas di scarico	 Montaggio: Sostituire gli anelli di tenuta.
7	Togliere le viti (4) dal supporto filtro aria
8	Svitare le viti (5) del puntone
9	Svitare le viti (6, 4 pezzi) sulla testata
10	Estrarre il radiatore (7) dal tubo di ricircolo gas di scarico	 Montaggio: Sostituire le guarnizioni
11	Montaggio in successione inversa
12	Controllare la tenuta dell'impianto di raffreddamento	Portare dapprima il motore a temperatura di esercizio, quindi controllare la tenuta dell'impianto.	AR20.00-P-1010HA

 Impianto di raffreddamento

Numero	Denominazione			Motore 611.960	Motore 611.961	Motore 611.962


BF20.00-P-1001-02E	Impianto di raffreddamento	Q.tà di rifornimento complessiva	Litri	8,0	10,3	11,9
		Quantitativo di rifornimento liquido anticorrosione/ antigelo fino a -37 °C	Litri	4,0	5,2	6,0
		Quantità di rifornimento liquido anticorrosione/ antigelo fino a -45 °C	Litri	4,5	5,7	6,5
		Specifiche per i materiali di consumo	Foglio	BB00.40-P-0310-01A	BB00.40-P-0310-01A	BB00.40-P-0310-01A
			Foglio	BB00.40-P-0325-00A	BB00.40-P-0325-00A	BB00.40-P-0325-00A

000 589 01 10 00

Serie di bit torx

Set di bussole a torx esterno

001 589 76 09 00
