AR14.10-P-4095V | Smontaggio, montaggio collettore di scarico con catalizzatore | 21.2.08 |
MOTORE 271 nel TIPO 171

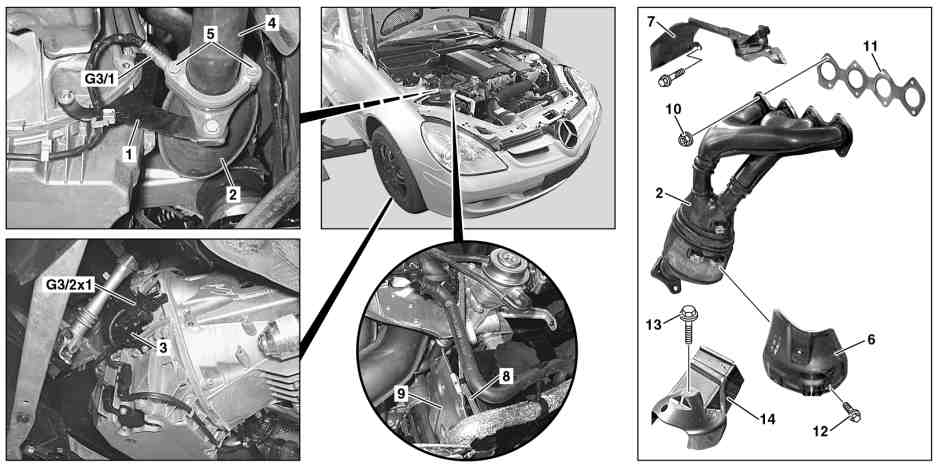

P14.10-2042-09
1 Supporto
2 Collettore di scarico con catalizzatore
3 Supporto
4 Catalizzatore sottoscocca
5 Viti
6 Lamiera termoisolante
7 Lamiera termoisolante
13 Vite
14 Lamiera di schermatura
G3/1 Sonda O2 a valle del KAT
G3/2x1 Connettore a spina sonda O2 a monte del KAT
8 Cavo elettrico morsetto 61 (D+)
9 Lamiera termoisolante della pompa servosterzo
10 Dado
11 Guarnizione
12 Vite
Avvertenze di modifica
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti | Indossare guanti, indumenti ed eventualmente occhiali protettivi. | |
Pericolo! | I bordi taglienti dei componenti del veicolo possono provocare ferite da taglio o abrasioni. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti protettivi. Sbavare le lamiere di riparazione. | |
| Avvertenze su viti e dadi autobloccanti | ||
Pericolo! | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti del ponte di sollevamento e posizionare i quattro dischi di alloggiamento sui punti di alloggiamento del ponte prescritti dal produttore del veicolo. | |
1 | Sollevare il veicolo | ||
2 | Smontare la parte posteriore del rivestimento vano motore inferiore | Montaggio: Montare la carenatura del vano motore solo dopo aver provato il motore nel corso di un giro di prova. | |
3 | Smontare il supporto (1) del collettore di scarico con catalizzatore (2) | | |
| |||
4 | Montare la sonda O2 a valle del catalizzatore (G3/1) | ||
5 | Disimpegnare e staccare dal supporto (3) il connettore sonda O2 a monte del catalizzatore (G3/2x1) | Disimpegnare dai supporti il cavo elettrico. | |
6 | Smontare il collettore di scarico con catalizzatore (2) dal catalizzatore sottoscocca (4) svitando allo scopo le viti (5) | Montaggio: Pulire i raccordi dai residui di combustione e corrosione, sostituire le viti (5). Controllare i dadi a rivettare nel collettore di scarico con catalizzatore (2), eventualmente sostituirli: | |
Sostituire i dadi rivetto nel collettore di scarico. | |||
| |||
| |||
7 | Svitare le viti (12) e rimuovere la lamiera termoisolante (6) dal collettore di scarico con catalizzatore (2) | | |
| |||
Pericolo! | Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole | Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento. | |
8 | Aprire il cofano motore | ||
9 | Smontare la lamiera di isolamento termico (7) | | |
| |||
10 | Sganciare il cavo elettrico del morsetto 61 (D+) (8) dalla lamiera termoisolante della pompa servosterzo (9) | ||
11 | Svitare la vite (13) ed estrarre la lamiera di schermatura (14) | | |
12 | Smontare il collettore di scarico con catalizzatore (2) dalla testata svitando allo scopo i dadi (10). | Montaggio: Sostituire i dadi (10). | |
| |||
13 | Smontare il collettore di scarico con il catalizzatore (2) | Montaggio: Pulire le superfici di tenuta e sostituire la guarnizione (11). | |
14 | Smontare la sonda O2 a monte del catalizzatore dal collettore di scarico con catalizzatore (2) | Per la sostituzione del collettore di scarico con catalizzatore (2). | |
15 | Montaggio in successione inversa | ||
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere il veicolo contro l'avviamento autonomo. | |
16 | Eseguire una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico |
Impianto di scarico
Numero | Denominazione | Motore | ||
BA49.10-P-1010-01K | Vite collettore di scarico con catalizzatore sul supporto | Nm | 20 | |
BA49.10-P-1011-01K | Vite del supporto catalizzatore sul cambio | Nm | 40 | |
BA49.10-P-1012-01K | Vite del catalizzatore sottoscocca sul collettore di scarico con catalizzatore | Nm | 20 | |
BA49.10-P-1017-01K | Vite lamiera termoisolante su collettore di scarico con catalizzatore | Nm | 8 | |
Alloggiamento cuscinetti albero a camme
Numero | Denominazione | Motore 271 | ||
BA05.20-P-1004-03A | Lamiera di protezione su alloggiamento cuscinetto albero a camme | M6 | Nm | 8 |
Sospensione del motore, cuscinetto motore, supporto motore
Numero | Denominazione | Motore | ||
BA22.10-P-1004-01O | Vite cuscinetto motore anteriore sul supporto motore | Nm | 50 | |
Collettore di scarico
103 589 01 39 00
001 589 76 09 00
Documenti citati
- ah0000n000101a Avvertenze su viti e dadi autobloccanti
- ar0060p1000v Sollevare il veicolo, montarlo sui cavalletti
- ar0752p5303v Smontare, montare la sonda O2 riscaldabile
- ar4910p553101da Sostituire i dadi dei rivetti nel collettore di scarico
- ar6120p1105v Smontare e montare il rivestimento del vano motore inferiore
- ar8840p1000v Aprire il cofano motore, disporlo in posizione verticale, chiuderlo
- as0000z000201a Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
- as0000z001101a Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole
- as0000z001701a Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.
