Smontare, montare il collettore di scarico

AR14.10-P-3915RT

Smontare, montare il collettore di scarico

15.2.12

 

Smontaggio, montaggio

 Pericolo!

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Pericolo!

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal produttore del veicolo.

AS00.00-Z-0010-01A



Avvertenze su viti e dadi autobloccanti

Tutti i tipi

AH00.00-N-0001-01A

 Pericolo!

Pericolo di esplosione in caso di fuoriuscita di gas ossidrico. Pericolo di lesioni agli occhi, alla pelle e alle mucose dovuto all'acido contenuto nell'elettrolita della batteria (acido solforico diluito) o agli spruzzi di metallo in caso di cortocircuito. Pericolo di ustioni dovute a cortocircuito. Pericolo di intossicazione in caso di ingestione dell'elettrolita della batteria (contiene acido solforico diluito) o assunzione di piombo attraverso la pelle o gli orifizi del corpo

Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere.

Indossare guanti e indumenti protettivi resistenti all'acido e occhiali con protezione laterale.

Non appoggiare oggetti conduttori sulla batteria ed evitare cortocircuiti del polo positivo della batteria verso massa.

Versare l'elettrolita liquido della batteria (acido solforico diluito) solo in recipienti adeguati e opportunamente contrassegnati.

AS54.10-Z-0001-01A

1

Scollegare il cavo massa dalla batteria

 Isolare il morsetto del cavo di massa, per evitare un contatto accidentale con il punto di collegamento a massa della batteria.

AR54.10-P-0003RT

 Solo in fase di smontaggio del collettore di scarico destro.



Avvertenze sulla batteria

Tutti i tipi

AH54.10-P-0001-01A

 Pericolo!

Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

2

Aprire il cofano motore

AR88.40-P-1000RT

3

Smontare la parete di separazione tra i passaruota

AR62.30-P-2400RT

4

Smontare la scatola del filtro dell'aria

Motore 113

AR09.10-P-1150RT

Motore 156

AR09.10-P-1150GZS

5

Sollevare il veicolo con la piattaforma di sollevamento

AR00.60-P-1000RT

6

Rimuovere la parte inferiore del rivestimento vano motore

AR61.20-P-1105RT

Collettore di scarico sinistro

7

Smontare il catalizzatore lato sinistro

AR49.10-P-5500RTN

8

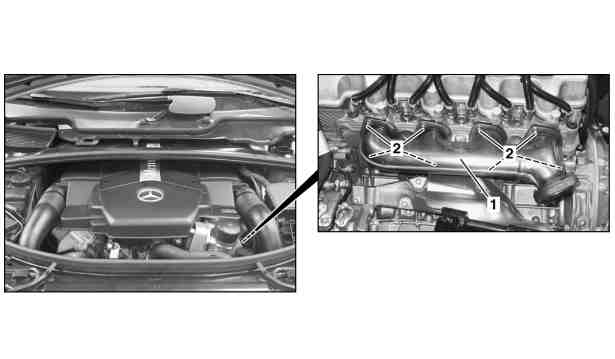

Svitare i dadi (2) del collettore di scarico (1)

 Controllare ed all'occorrenza sostituire il tirante a vite.

 Montaggio: Sostituire le guarnizioni e i dadi.

 Motore 113

*BA14.10-P-1001-01B

 Motore 156

*BA14.10-P-1001-01N

 Chiave dinamometrica

*001589722100

9

Estrarre il collettore di scarico (1) verso il basso

Collettore di scarico destro

10

Smontare parzialmente l'impianto gas di scarico

 Smontare l'impianto di scarico fino al collegamento flangiato del silenziatore terminale. Vedi:

Smontare e montare l'intero impianto di scarico

AR49.10-P-7000RT

11

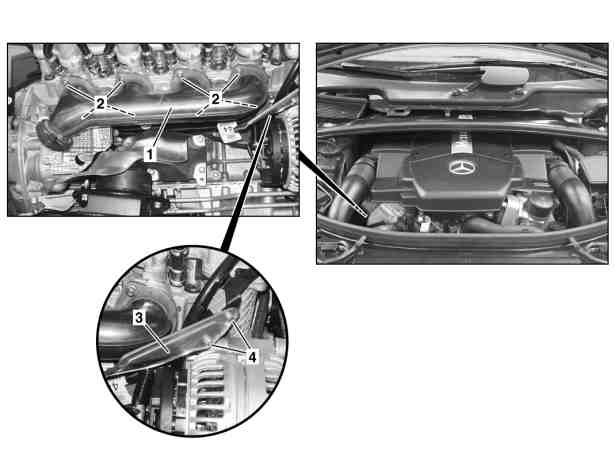

Rimuovere le viti (4) dalla lamiera di schermatura (3) del collettore dei gas di scarico (1) e rimuovere la lamiera di schermatura (3)

12

Svitare i dadi (2) del collettore di scarico (1)

 Controllare ed all'occorrenza sostituire il tirante a vite.

 Montaggio: Sostituire le guarnizioni e i dadi.

 Motore 113

*BA14.10-P-1001-01B

 Motore 156

*BA14.10-P-1001-01N

 Chiave dinamometrica

*001589722100

13

Estrarre il collettore di scarico (1) verso il basso



Pulire

14

Pulire le superfici di tenuta

 Per pulire le superfici di tenuta non usare oggetti affilati o appuntiti.

Sgrassatore a freddo/detergente a freddo HAKU 1025-920

*BR00.45-Z-1051-04A

15

Montaggio in successione inversa

16

Eseguire la programmazione di base

 Solo in fase di smontaggio del collettore di scarico destro.

AR00.19-P-0200RT

 Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

17

Eseguire una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico

Numero

Denominazione

Motori 113.940/941/
942/943/944/
945/946/948/
960/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986/992/993/
995

BA14.10-P-1001-01B

Dado nel collettore gas di scarico

Nm

16

Numero

Denominazione

Motore
156

BA14.10-P-1001-01N

Dado collettore di scarico su testata

Nm

22

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1051-04A

Sgrassatore a freddo/detergente a freddo HAKU 1025-920

Chemische Werke Kluthe GmbH
Gottlieb-Daimler-Str. 12
69115 Heidelberg
Germania
Tel. +49 6221 5301-0
Fax + 49 6221 5301-176
www.kluthe.de
