Smontare, montare la sonda lambda · ar1400p5303rt · Mercedes-Benz WIS

AR14.00-P-5303RT

Smontare, montare la sonda lambda

9.3.10

MOTORI 113.971 nei TIPI 251.075 /175

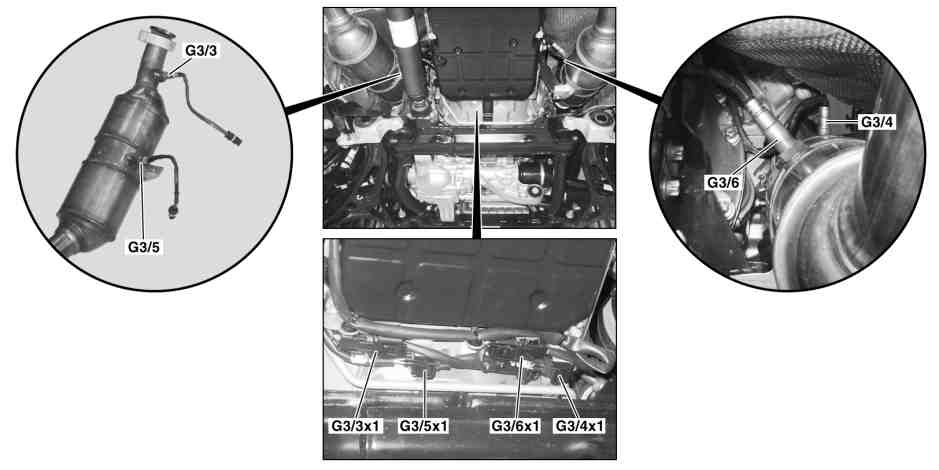

P14.00-2095-09

G3/3 Sonda O2, lato sinistro, a monte del KAT

G3/3x1 Connettore a spina sonda O2 lato sinistro, a monte del KAT

G3/4 Sonda O2, lato destro, a monte del KAT

G3/4x1 Connettore a spina sonda O2 lato destro, a monte del KAT

G3/5 Sonda O2, lato sinistro, a valle del KAT

G3/5x1 Connettore a spina sonda O2 lato sinistro, a valle del KAT

G3/6 Sonda O2 lato destro, a valle del KAT

G3/6x1 Connettore a spina sonda O2, lato destro, a valle del KAT

 	Smontaggio, montaggio
 Pericolo!	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
 Pericolo!	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra le colonne del ponte di sollevamento e posizionare i quattro dischi di alloggiamento nei punti del ponte prescritti dal produttore del veicolo.	AS00.00-Z-0010-01A
1	Sollevare la vettura con la piattaforma di sollevamento		AR00.60-P-1000RT
2	Staccare il rivestimento vano motore inferiore		AR61.20-P-1105RT
3	Disimpegnare dai fermagli il connettore a spina sonda O2 lato sinistro, a valle del KAT (G3/5x1), e il connettore a spina sonda O2 lato destro, a valle del KAT (G3/6x1), e scollegarli
4	Smontare la sonda O2 , lato sinistro, a valle del catalizzatore (G3/5), e la sonda O2, lato destro, a valle del catalizzatore (G3/6)	 Montaggio: Applicare uno strato di pasta lubrificante per alte temperature sulla filettatura delle sonde O2
			*BA14.00-P-1002-01A
		 Bussola per chiave poligonale	*000589710300
		Pasta	*BR00.45-Z-1005-06A
5	Espellere il connettore a spina sonda O2 lato sinistro, a monte del KAT (G3/3x1) dai supporti e scollegarlo
6	Smontare il catalizzatore lato sinistro		AR49.10-P-5500RTM
7	O2Smontare la sonda lambda lato sinistro, a monte del cat. (G3/3)	 Montaggio: Applicare uno strato di pasta lubrificante per alte temperature sulla filettatura delle sonde O2
			*BA14.00-P-1002-01A
		 Bussola per chiave poligonale	*000589710300
		Pasta	*BR00.45-Z-1005-06A
8	Espellere il connettore a spina sonda O2 lato destro, a monte del KAT (G3/4x1) dai supporti e scollegarlo
9	Smontare il catalizzatore destro		AR49.10-P-5500RTN
10	Smontare la sonda lambda O2 lato destro , a monte del KAT (G3/4)	 Montaggio: Applicare uno strato di pasta lubrificante per alte temperature sulla filettatura delle sonde O2
			*BA14.00-P-1002-01A
		 Bussola per chiave poligonale	*000589710300
		Pasta	*BR00.45-Z-1005-06A
11	Montaggio in successione inversa
12	Leggere la memoria guasti e cancellarla se necessario	 I codici guasto memorizzati nel corso dei lavori di controllo per lo scollegamento di cavi o per una simulazione devono essere cancellati dalla memoria guasti una volta terminati i lavori.
	Collegare STAR DIAGNOSIS, leggere la memoria guasti		AD00.00-P-2000-04A
		Sistema di diagnosi STAR-DIAGNOSIS
 Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere la vettura contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare componenti caldi o in movimento.	AS00.00-Z-0005-01A
13	Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico

Sonda O2

Numero	Denominazione		Motore 113.971


BA14.00-P-1002-01A	Sonda O2 al catalizzatore	Nm	50

Adattatore chiave anulare

000 589 71 03 00

Materiale per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1005-06A	Pasta lubrificazione a caldo 1 kg, DBL 6879.20	A 000 989 76 51

Documenti citati

ad0000p200004a
ad0000p200004a Collegare STAR DIAGNOSIS, leggere la memoria guasti
ar0060p1000rt Sollevare il veicolo, montarlo sui cavalletti
ar4910p5500rtm Smontaggio e montaggio del catalizzatore
ar4910p5500rtn Smontaggio e montaggio del catalizzatore
ar6120p1105rt Smontare e montare il rivestimento del vano motore inferiore
as0000z000201a Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti
as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
