Smontare, montare il riscaldatore circuito secondario

AR08.50-D-0032TE

Smontare, montare il riscaldatore circuito secondario

13.01.2020

Motore

780.703 nel tipo 910

1

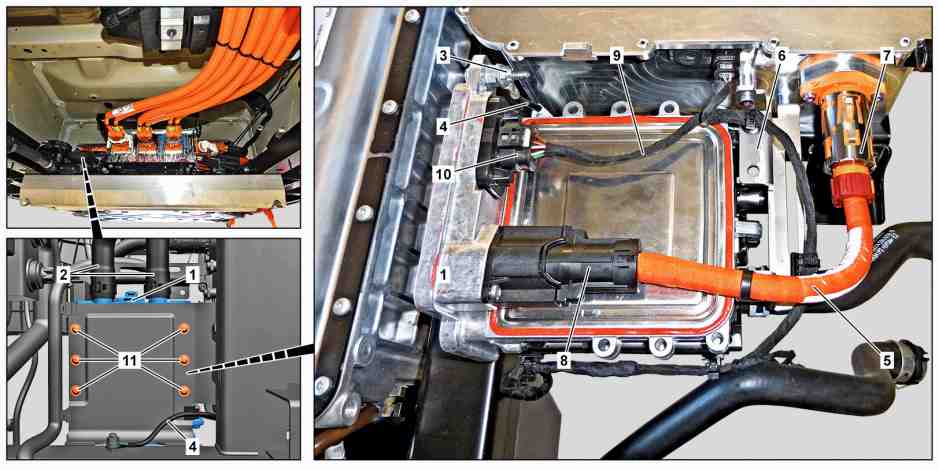

Riscaldatore

5

Cavo per alto voltaggio

9

Cavo elettrico

2

Flessibili del liquido di raffreddamento

6

Supporto

10

Connettore a spina elettrico

3

Dado

7

Connettore a spina ad alto voltaggio

11

Viti

4

Cavo di massa

8

Connettore a spina ad alto voltaggio

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Avvertenza tecnica

Avvertenze sulla batteria

AH54.10-P-0001-01A

 

Smontare, montare

1

Smontare la valvola di commutazione sul sottoscocca e metterla da parte.

AR08.50-D-0031TE

 Durante questa operazione il liquido di raffreddamento del circuito secondario viene già scaricato.

2

Disinserire la tensione della rete di bordo ad alto voltaggio.

AR47.70-D-1000TE

3

Scollegare i flessibili del liquido di raffreddamento (2) dal riscaldatore (1).

 Raccogliere il liquido di raffreddamento in fuoriuscita.
Chiudere i fori.

 Set di tappi

*129589009100

 Pinza per morsetti

*454589003700

4

Smontare il cavo di massa (4) sul riscaldatore (1).

Controllare i cavi di massa per il collegamento equipotenziale rete di bordo ad alto voltaggio

AR47.70-D-1020-01TE

Avvertenza tecnica

Avvertenze su viti e dadi autobloccanti

AH00.00-N-0001-01A

 A tal fine togliere il dado (3).

 Montaggio: Controllare il cavo di massa (4).

 Dado cavo di massa collegamento equipotenziale sul supporto riscaldatore circuito secondario

*BA47.70-N-1011-02TE

 Dado cavo di massa collegamento equipotenziale sul supporto riscaldatore circuito secondario

*BA47.70-N-1011-02TE

5

Smontare il cavo ad alto voltaggio (5) dal supporto (6).

 Montaggio: Controllare se la clip di fissaggio è danneggiata.

 Dispositivo di sgancio

*452589016300

A seconda dell'esito del controllo:



Sostituire la clip di fissaggio danneggiata.

6

Sbloccare e staccare il connettore maschio per alto voltaggio (7) del distributore di energia ad alto voltaggio.

 Sistema di informazione per l'officina Media Servizio Assistenza
wsm://04_201800_30

7

Togliere il cavo ad alto voltaggio (5).

 Sbloccare e staccare il connettore maschio per alto voltaggio (8) del riscaldatore (1).

8

Coprire i collegamenti ad alto voltaggio del riscaldatore (1) e del distributore di energia ad alto voltaggio nel sottoscocca con calotte di protezione adeguate.

 Set di calotte di protezione

*001589019100

9

Smontare il cavo elettrico (9) dal supporto (6).

 Montaggio: Controllare se la clip di fissaggio è danneggiata.

 Dispositivo di sgancio

*452589016300

A seconda dell'esito del controllo:



Sostituire la clip di fissaggio danneggiata.

10

Staccare il connettore a spina elettrico (10).

11

Smontare il supporto (6).

 Vite supporto sul distributore di energia ad alto voltaggio/supporto

*BA47.70-N-1006-03TE

12

Svitare le viti (11) .

 Vite riscaldatore circuito secondario sul supporto

*BA08.50-N-1004-01TE

13

Smontare il riscaldatore (1).


Smontare, estrarre e introdurre il riscaldatore (1) con cautela.
In caso contrario il riscaldatore (1) o i componenti circostanti possono danneggiarsi.

14

Montaggio in successione inversa.



Controllare

15

Eseguire la messa in servizio del riscaldatore (1) con il sistema di diagnosi.

In caso di sostituzione del riscaldatore (1).



AD00.00-D-2000-06TS

 Impianto di raffreddamento

Numero

Denominazione

Motore 780.703 nel tipo 910

BA08.50-N-1004-01TE

Vite riscaldatore circuito secondario sul supporto

Nm

7

 Distributore di energia ad alto voltaggio

Numero

Denominazione

Motore 780.703 nel tipo 910

BA47.70-N-1006-03TE

Vite supporto sul distributore di energia ad alto voltaggio/supporto

Nm

8

 Cavi di massa collegamento equipotenziale rete di bordo ad alto voltaggio

Numero

Denominazione

Motore 780.703 nel tipo 910

BA47.70-N-1011-02TE

Dado cavo di massa collegamento equipotenziale sul supporto riscaldatore circuito secondario

Nm

7
