Vue d'ensemble composants du système direction assistée électrique (ES)

GF46.35-S-9997TRA

Vue d'ensemble composants du système direction assistée électrique (ES)

19.02.2016

Type

447

Type

448

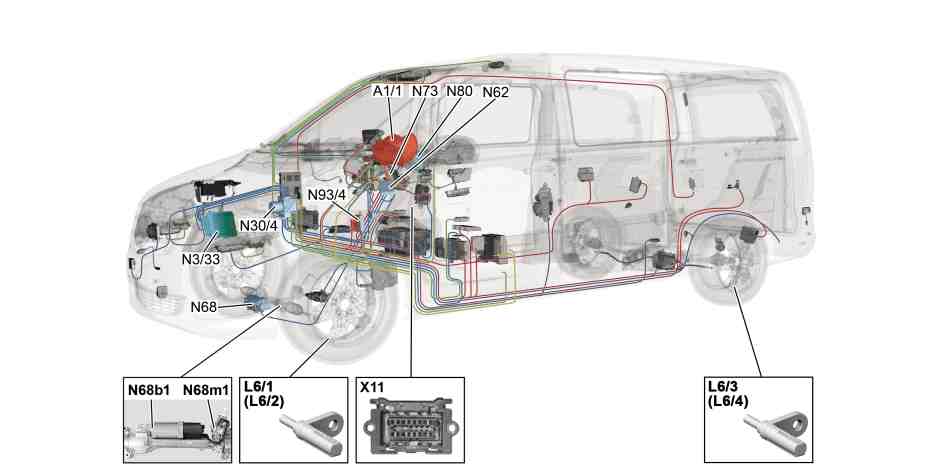

Représenté sur le TYPE 447.8

A1/1

Calculateur combiné d'instruments (KI)

N3/33

Calculateur CDI

N68m1

Servomoteur direction assistée électrique

L6/1

Capteur de vitesse de rotation avant gauche

N30/4

Calculateur régulation du comportement dynamique (ESP)

N73

Calculateur contacteur antivol électronique (EZS)

L6/2

Capteur de vitesse de rotation avant droit

N62

Calculateur PARKTRONIC (PTS) (avec CODE EZ7 (aide active au stationnement))

N80

Calculateur module de jupe de direction (MRM)

L6/3

Capteur de vitesse de rotation arrière gauche

N68

Calculateur direction assistée électrique (ES)

N93/4

Passerelle pour CAN interface utilisateur (sauf type 447.6/7)

L6/4

Capteur de vitesse de rotation arrière droit

N68b1

Capteur de couple direction assistée électrique

X11

Prise de diagnostic

Calculateur combiné d'instruments (KI) - Description du composant

A1/1

GF54.30-S-6004TRA

Calculateur CDI - Description du composant

Type 447 avec moteur 651.9
N3/33

GF07.16-S-6000TRB

Type 447 avec moteur 622
N3/36

GF07.16-S-6000TRA

Calculateur ME - Description du composant

Type 447, 448 avec moteur 274
N3/10

GF07.61-S-6000TRC

Calculateur régulation du comportement dynamique (ESP) - Description du composant

Type 447
Type 448
N30/4

GF42.45-S-3005TRA

Calculateur système de stationnement - Description du composant

Type 447
avec code EZ7 (Aide au Parking Active)
Type 448
avec code EZ7 (Aide au Parking Active)
N62

GF54.65-S-5002TRA

Calculateur direction assistée électrique (ES) - Description du composant

N68

GF46.35-S-7010TRA

Calculateur module de jupe de direction (MRM) - Description du composant

N80

GF54.21-S-6052TRA

Passerelle pour CAN interface utilisateur - Description du composant

Type 447.8
Type 448.8
N93/4

GF54.21-S-2124TRA

Sommaire description du fonctionnement direction assistée électrique (ES)

GF46.35-S-0999TRA
