1 | Couvercle de réservoir du système de refroidissement |

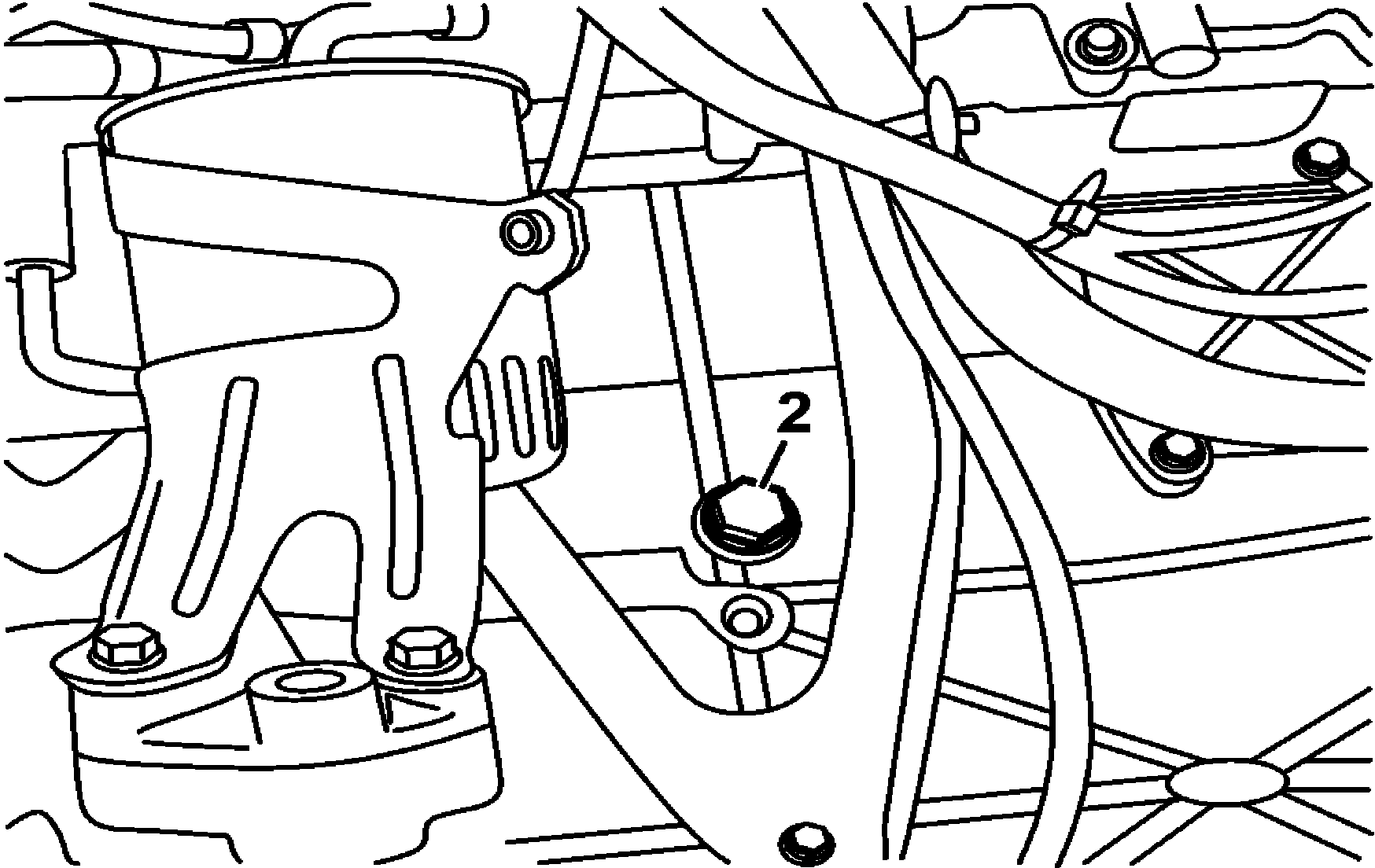

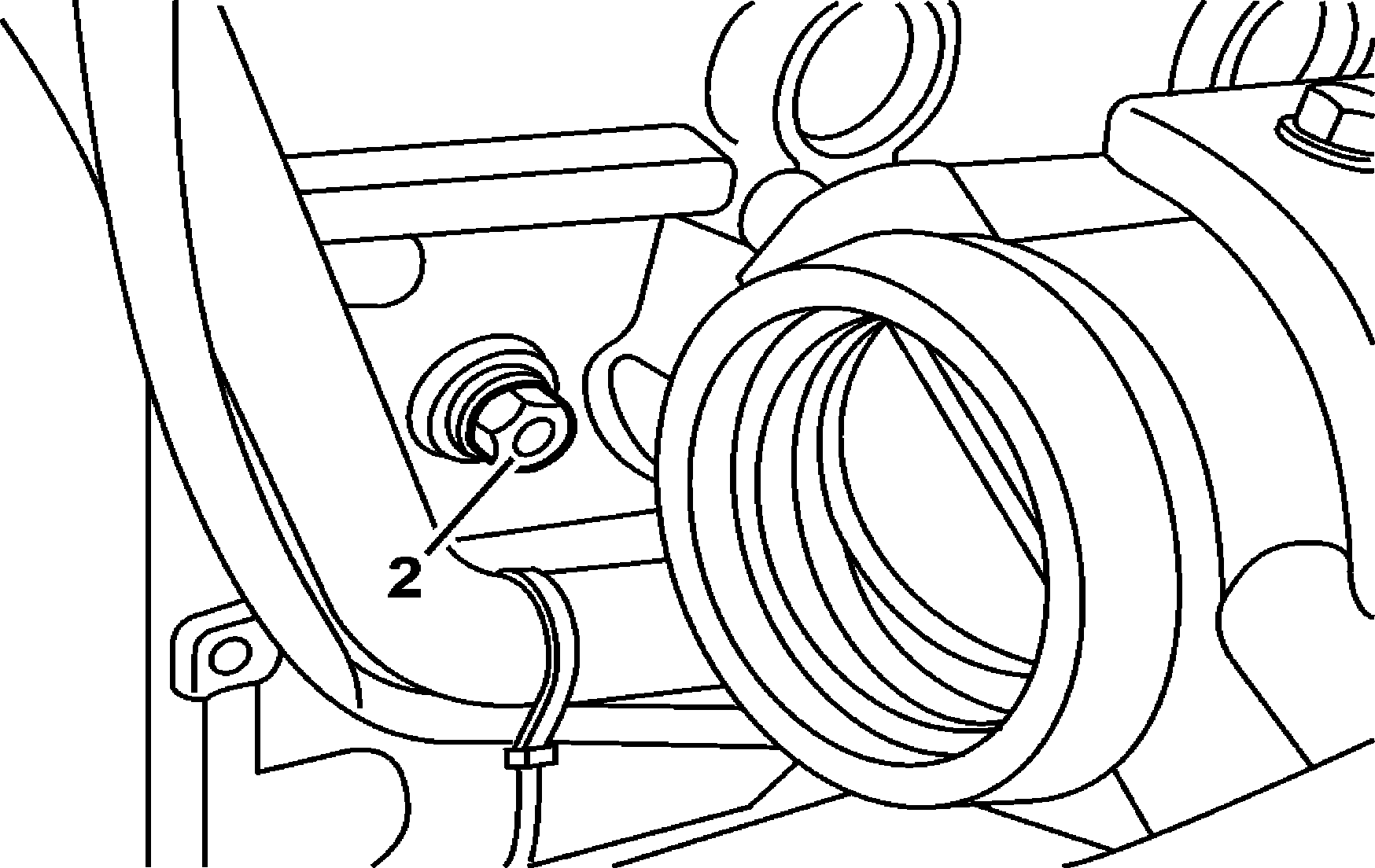

2 | Vis de vidange sur carter moteur |
3 | Bouchon de vidange sur radiateur |
B20.00-0029-01
B20.00-0065-01
B20.00-0053-01
B20.00-0064-01
Avertissement | Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement | Ouvrir le système de refroidissement seulement si la température du liquide de refroidissement est inférieure à 90 °C. Dévisser lentement le bouchon et laisser la surpression s'échapper. Ne pas verser le liquide de refroidissement dans des récipients destinés à la consommation. | |
1 | Retirer le couvercle de réservoir du système de refroidissement (1) | Système de refroidissement et de chauffage - contrôler l'état du radiateur, des conduites et des flexibles | |
Système de refroidissement et de chauffage - contrôler l'état du radiateur, des conduites et des flexiblesMoteur 612.9 | |||
Contrôler l'état et l'étanchéité du système de refroidissement et de chauffage avant le remplacement du liquide de refroidissement | |||
Si le véhicule est équipé d'un chauffage, tourner la commande en position "ouvert" (flèches). | |||
2 | Vidanger le liquide de refroidissement | Vidanger, verser le liquide de refroidissement | |
| Dégraisser, détartrer le système de refroidissement | Moteur 612.9 | |
Le liquide de refroidissement et les résidus de corrosion éventuels doivent être évacués complètement par vidange, conditionnés et éliminés selon les dispositions environnementales en vigueur. | |||
En cas de besoin, dégraisser et éliminer les incrustations. sur facturation séparée. | |||
3 | Remplir le système de refroidissement | Vidanger, verser le liquide de refroidissement | |
Remarque technique | Remarques concernant le liquide de refroidissement | ||
Le niveau de liquide de refroidissement doit se trouver au repère maximal dans le réservoir. | |||
MOTEUR 904.9Système de refroidissement - état approximatif | |||
Moteur 612.983Système de refroidissement - état approximatif | |||
Moteur 904.9 ; 924.9Vis de vidange du liquide de refroidissement des liquides de refroidissement des blocs-cylindres | |||
Moteur 612.983Vis de vidange du liquide de refroidissement sur bloc-cylindres | |||
Avertissement | Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure par contusions et brûlures au cours des interventions durant le démarrage et lorsque le moteur tourne | Caler le véhicule pour l'empêcher d'avancer de lui-même. Porter des vêtements de travail fermés et bien ajustés. Ne pas toucher les pièces brûlantes ou en rotation. | |
4 | Sans poser le couvercle (1), laisser tourner le moteur 1 à 2 minutes à régime variable | ||
5 | Arrêter le moteur et rectifier le niveau de liquide de refroidissement en cas de besoin | Utiliser le liquide de refroidissement uniquement dans la proportion recommandée. | |
6 | Fixer le couvercle de réservoir du système de refroidissement (1) | Inscrire la vidange du liquide de refroidissement dans le carnet de maintenance. |
Quantité de remplissage pour système de refroidissement du moteur |
Numéro | Désignation | Moteur 904.943/970, 924.990/991 sur type 979 | |||
BF20.00-B-1001-01F | Système de refroidissement - état approximatif | Véhicules sans ralentisseur | Litros | 16 | |
Ne pas mélanger des produits de différentes classes | Produit antirouille/antigel CLASSES MB 325.0, MB 325.3 MB 325.5 | % | 50 | ||
Produit anticorrosion CLASSE MB 312.0 | % | - | |||
Produit déjà dilué | Produit antirouille/antigel CLASSES MB 326.0, MB 326.3 | Litros | 16 | ||
Véhicules à ralentisseur | Litros | - | |||
Ne pas mélanger des produits de différentes classes | Produit antirouille/antigel CLASSES MB 325.0, MB 325.3 MB 325.5 | % | - | ||
Produit anticorrosion CLASSE MB 312.0 | % | - |
Quantité de remplissage pour système de refroidissement du moteur |
Numéro | Désignation | Moteur 612.983 sur le type 979.0 | |||
BF20.00-B-1001-01L | Système de refroidissement - état approximatif | Ne pas mélanger des produits de différentes classes | Quantité | litros | 12 |
Protection anticorrosion/antigel CLASSES MB 325.0, MB 325.5 | % | 50 | |||
Produit déjà dilué | Produit antirouille/antigel CLASSE MB 326.0 | litros | 12 |
