motor | 904 en el modelo 368.112/115/117/185/187 |
motor | 906 en el modelo 368.054/154 |
motor | 906.977 en el modelo 382.175 |
motor | 924 en el modelo 368.002/006/052/054/115/117, 685.282/284/289/290 |
motor | 924.913 en el modelo 368.104/106 |
motor | 924.995 en el modelo 368.004 |
motor | 924.996 en el modelo 368.004 |
motor | 926 en el modelo 368.150/154, 382.171/176/177/178/180/181/185/188/189 |

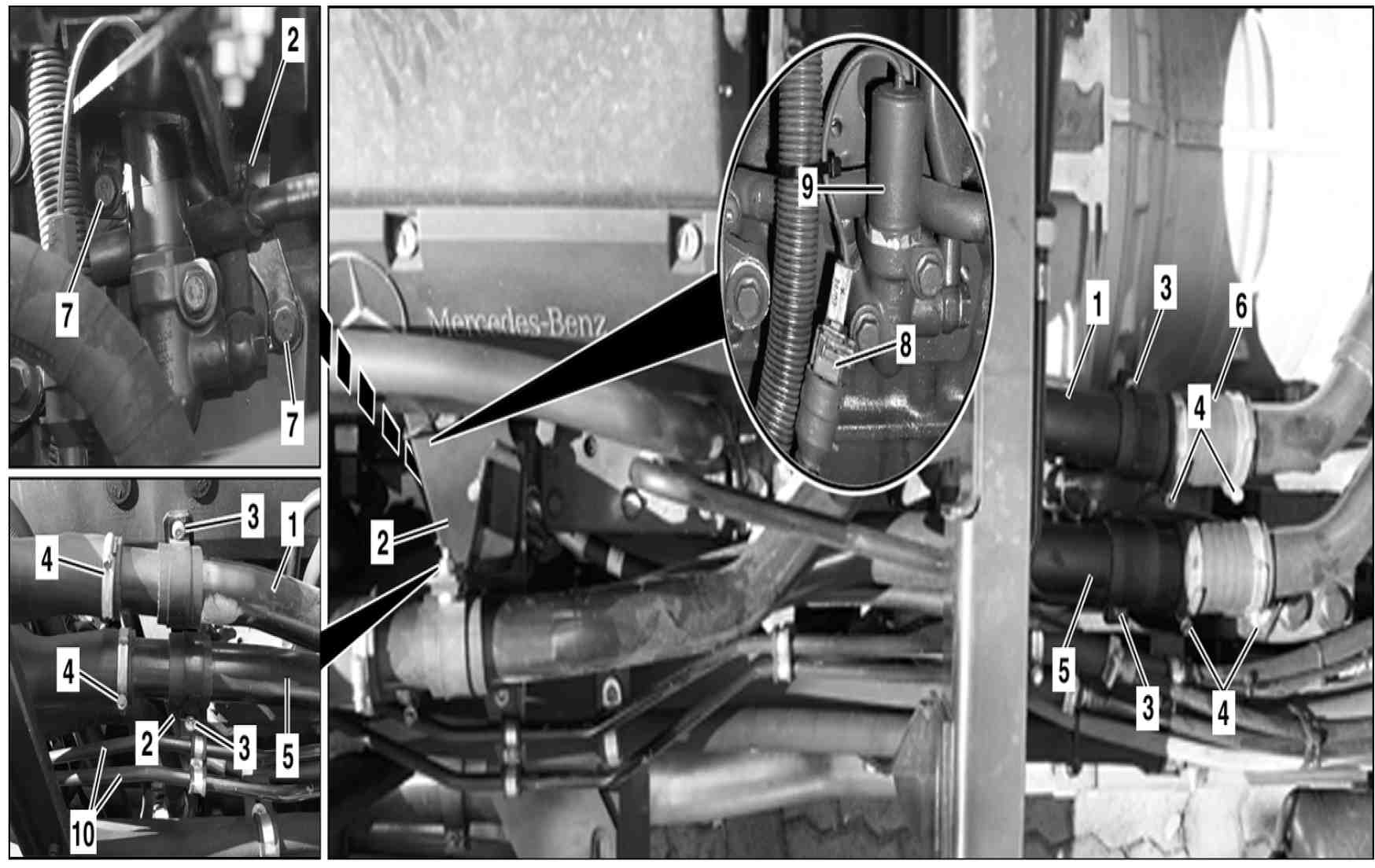

B20.20-0020-08
1 | Tubería del líquido refrigerante (entrada) | 5 | Tubería del líquido refrigerante (retorno) | 8 | Conexión eléctrica | ||
2 | Soporte | 6 | Tubería flexible | 9 | Válvula electromagnética del estrangulador continuo | ||
3 | Tornillos | 7 | Tornillos | 10 | Tubería de combustible | ||
4 | Abrazadera |
| Desmontar, montar | ||
1 | Desconecte el encendido | ||
2 | Abra la tapa de inspección sobre el motor | La escotilla de inspección podrá cambiar según la ejecución de la carrocería. | |
Advertencia | Peligro de lesiones en la piel y en los ojos por quemaduras al salpicar líquido refrigerante caliente. Peligro de intoxicación por ingestión de líquido refrigerante | Abrir el sistema de refrigeración sólo si la temperatura del líquido refrigerante no alcanza los 90 °C. Desenroscar la tapa lentamente y eliminar la sobrepresión. No llenar el líquido refrigerante en recipientes para bebidas. | |
3 | Escurra el líquido refrigerante | ||
Indicación técnica | Indicaciones sobre líquidos refrigerantes | ||
| |||
Escurra el líquido refrigerante soltando la abrazadera de la tubería de refrigeración en el refrigerador de aceite de la transmisión automática. | |||
4 | Desprenda las abrazaderas (4) en los extremos de las tuberías de refrigeración. | ||
5 | Desprenda los tornillos (3) en los extremos de las tuberías de refrigeración (1, 5) | ||
6 | Remueva el soporte (2). | Retire el soporte (2) sólo si hay que retirar el compresor, de lo contrario prosiga con el paso de trabajo 9. | |
7 | Desenchufe la conexión eléctrica (8) de la válvula electromagnética del estrangulador continuo (9) | ||
8 | Desprenda el tornillo (3) de fijación de las tuberías de combustible (10). | No es necesario retirar las tuberías de combustible (10). | |
9 | Desprenda la manguera (6) y retire hacia arriba las tuberías de refrigeración (1,5). | Marque la posición de montaje de la tubería del líquido refrigerante (1). | |
Montaje: Preste atención a la identificación de la posición de montaje. | |||
10 | Invierta el orden al montar | ||
| Comprobar | ||
11 | Verifique la hermeticidad de las tuberías del líquido refrigerante (1,5) | Inspección visual. |
Documentos referenciados
- ah2000n208001a Indicaciones sobre líquidos refrigerantes
- ap2000b208001b Vaciar y llenar líquido refrigerante
- as2000z000101a Peligro de lesiones en la piel y en los ojos por quemaduras al salpicar líquido refrigerante caliente. Peligro de intoxicación por ingestión de líquido refrigerante
