AR20.20-B-3871XB | Desmontar y montar la unidad de refrigeración | 22.02.16 |
Vehículo 382.15# #D, 634.011D, 634.061D, 634.081D

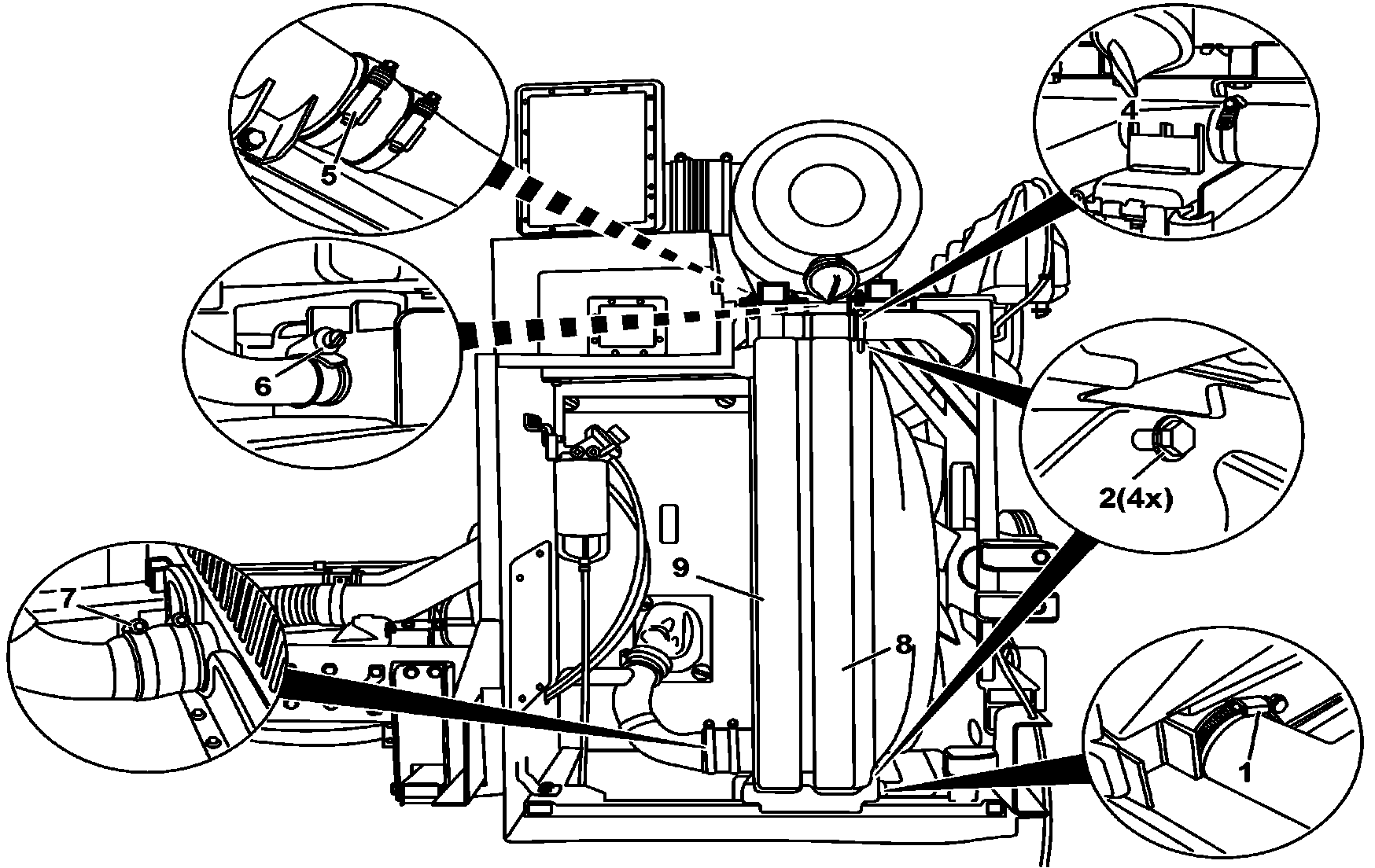

B20.20-0021-06
Compartimiento del motor
1 Abrazadera de fijación del manguito del radiador
2 Tornillos de fijación del deflector de aire
3 Deflector de aire del radiador
4 Abrazadera de fijación del manguito del radiador
5 Abrazadera de fijación del manguito del postresfriador
6 Abrazadera de fijación del tubo flexible del depósito de compensación
7 Abrazadera de fijación del manguito del postresfriador
8 Radiador
9 Postresfriador
Nota de modificação
14.01.11 | El acceso para ejecutar los trabajos de mantenimiento y reparaciones varía de acuerdo con el tipo o fabricante de la carrocería. | Consultar las instrucciones del fabricante de la carrocería. |
| Desmontar y montar | ||
¡Peligro! | Riesgo de lesiones en la piel y en los ojos, provenientes de quemaduras causadas por el vapor o líquido de enfriamiento en elevada temperatura. Riesgo de intoxicación por la ingestión de líquido de enfriamiento. | Abrir el sistema de enfriamiento solamente cuando la temperatura sea inferior a 90 °C. Abrir lentamente la tapa y dejar salir el exceso de presión. No se debe colocar líquido de enfriamiento en recipientes destinados a bebidas. Utilizar guantes, ropa apropiada y gafas de protección. | |
| Informaciones sobre el líquido de enfriamiento. | ||
1 | Vaciar el líquido de enfriamiento hasta, aproximadamente, la altura de las válvulas termostáticas. | Recoger el líquido en un recipiente adecuado, reemplazarlo si es necesario. | |
| Vaciar totalmente el sistema de enfriamiento. | ||
2 | Desmontar las chapas de revestimiento de la carrocería del compartimiento de los radiadores para permitir el desmontaje. | Consultar las instrucciones del fabricante de la carrocería. | |
3 | Retirar los tornillos de las abrazaderas (1), (4), (6) y desconectar las tuberías flexibles (manguitos) del sistema de enfriamiento. | Comprobar el estado de los manguitos, tuberías flexibles (mangueras) y de las abrazaderas, reemplazar lo que sea necesario. | |
4 | Agotar el líquido de enfriamiento del sistema de enfriamiento | Colectar el líquido de enfriamiento de forma adecuada, reemplazarlo si es necesario. | |
| Vaciar totalmente el sistema de enfriamiento. | ||
5 | Soltar los tornillos de las abrazaderas y desmontar las tuberías flexibles o manguitos del postresfriador de aire (5) y (7). | Montar: Comprobar el estado de las tuberías flexibles del postresfriador, reemplazarlas si es necesario. No invertir los manguitos flexibles. | |
Entre el turbocompresor y el postresfriador se deberá montar la tubería de color rojo. | |||
| Indicaciones para el montaje de tuberías flexibles o manguitos del postresfriador de aire. | ||
6 | Retirar los tornillos (2) de fijación del deflector de aire. | | |
7 | Posicionar el deflector de aire (3) junto a la hélice del ventilador de forma que permita la retirada del radiador. | ||
8 | Bascular el compartimiento inferior de los radiadores, con el fin de posibilitar el desmontaje de los mismos | ||
9 | Desmontar el postresfriador (9) y el radiador (8). | Cuidado para no dañar el radiador y el postresfriador. | |
Comprobar el estado del radiador y del postresfriador. En caso de daños, reparar o substituir los mismos. | |||
10 | Efectuar el montaje en el orden inverso | ||
11 | Adicionar el líquido de enfriamiento y comprobar el nivel, restablecerlo si es necesario. | ||
| Sistema de enfriamiento | ||
12 | Comprobar la estanqueidad del sistema de enfriamiento . |
Tubo de aire de sobrealimentación/refrigeración del aire de sobrealimentación
Número | Denominação | Motor 457.90, 457.91, 457.93, 457.92; 460.984 | |||
BA09.41-B-1001-01B | Fijación de las abrazadera as de las mangueras flexibles de entrada y salida | M5 | Nm | 8 | |
M6 | Nm | 10 | |||
Radiador del motor, tubos flexibles y tuberías de líquido refrigerante
Documentos referenciados
- ah0941b000101a Indicaciones para el montaje del tubo flexible de aire de sobrealimentación después del refrigerador del aire de sobrealimentación
- ah2000b208001a Indicaciones sobre líquidos refrigerantes
- ap2000b2010xa Sistema de refrigeración del motor - Comprobar, restablecer el nivel del líquido. Comprobar, restablecer el anticorrosivo/anticongelante
- ap2000b2080xa Renovar el líquido refrigerante
- ar2000b1010xa Comprobar la estanqueidad del sistema de refrigeración
- ar8840b4001xb Desmontar y montar la calandra del radiador
- as2000b000101a Peligro de lesiones en la piel y en los ojos por quemaduras al salpicar líquido refrigerante caliente. Peligro de intoxicación por ingestión de líquido refrigerante
