35-660 Gummimanschetten an der Hinterachswelle erneuern
Vorausgegangene Arbeit: Hinterachswelle ausgebaut (35-620). | Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten 35-0170, 35-0171 |
Schlauchschelle (28k) | entfernen, anbringen und erneuern. |
Abschlußdeckel (28h) und Manschetten kappe (28i) |
ab-, anmontieren, an Dichtfläche Dichtungsmasse anbringen (Ziffern 3-5). |
Sicherungsring (28g) | ab-, anmontieren und erneuern. |
Gelenkring komplett (28c) | ab-, aufpressen und reinigen, Ab-, Aufpreßdorn 116 589 15 15 00, Spannbacken 116 589 11 31 00. |
Gummimanschette (28l) | ab-, anmontieren und erneuern (Ziffer 9). |
Gelenkring innen, außen | auf Verschleiß prüfen, zerlegen und zusammenbauen (Ziffern 10-15). |
Schmiermittel für die Gleichlaufgelenke
Typ | Schmiermittel | Menge in Gramm pro Gelenk innen außen | |
107.041 126.02/1 | Langzeitschmierfett | 120 120 | MB-Fließfett ist in jedem Reparatursatz "Gummimanschette" enthalten |
107.046/047 107.048 126.03/04 | Langzeitschmierfett | 150 120 | |
Sonderwerkzeuge
Werkzeug zur Selbstanfertigung
Halbschalen zum Aufpressen des Gleichlaufgelenkes
28g | Sicherungsring |
28h | Abschlußdeckel |
28i | Manschettenkappe |
28k | Schlauchschelle |
28l | Gummimanschette |
28a | Hinterachswelle |
28b | Gelenkring außen |
28c | Gelenkring innen |
28d | Gelenknabe |
28e | Kugel |
28f | Kugelkäfig |
Hinweis
Die Gummimanschetten der Hinterachswelle können nur nach dem Zerlegen des inneren Gelenkes erneuert werden, da ein Zerlegen des äußeren Gelenkes nicht möglich ist.
Zerlegen, Zusammenbauen
-------------------------------
1 Schlauchschellen mit einer Zwickzange am Spannohr zusammendrücken und abnehmen.
Einbauhinweis
Manschette bis zu dem an der Hinterachswelle bzw. Manschettenkappe befindlichen Wulst schieben und Schlauchschelle befestigen. Bei der Schlauchschelle auf guten Sitz achten.
Bei eventuell noch vorhandenen schraubbaren Schlauchschellen die Schrauben der beiden Schlauchschellen an einer Manschette jeweils in eine Richtung zeigend montieren. An der zweiten Manschette die Schellen so montieren, daß die Schrauben zur ersten Manschette um 180° verdreht sind.
2 Abschlußdeckel vom Gelenkring ab-, aufdrücken.
3 Manschettenkappe vom Gelenkring ab-, aufdrücken.
4 Gummimanschette mit Manschettenkappe auf der Hinterachswelle zurückschieben. Gelenk von Fett säubern.
Einbauhinweis

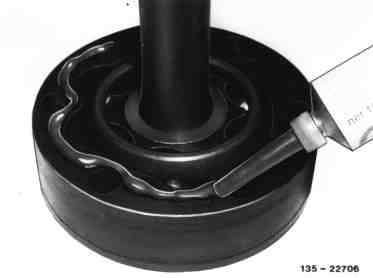

Dichtfläche am Gleichlaufgelenk von Abschlußdeckel und Manschettenkappe mit Dichtungsmasse (z. B. Curil, Loctite 574 oder Hylomar) bestreichen und montieren. Allerdings den Abschlußdeckel erst montieren, wenn das Fett eingefüllt ist. Gleichlaufgelenk nur mit dem vorgeschriebenen Schmiermittel in der angegebenen Menge füllen (siehe Tabelle Schmiermittel für die Gleichlaufgelenke).

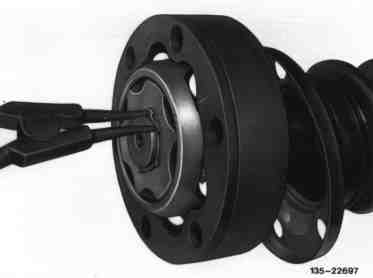

5 Sicherungsring abnehmen, einsetzen.
Einbauhinweis
Sicherungsring erneuern. Darauf achten, daß der Sicherungsring richtig in der Nut sitzt.

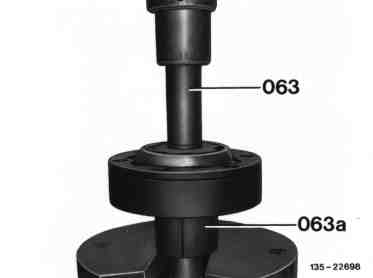

6 Gleichlaufgelenk von der Hinterachswelle ab-, aufpressen. Dabei die zwei selbstangefertigten Halbschalen (063a) sowie den Auf-, Abpreßdorn 116 589 15 15 00 (063) verwenden.

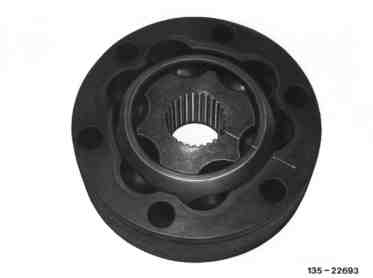

7 Gleichlaufgelenke reinigen.
Einbauhinweis
Spannbacken am Manschettenbund der Hinterachswelle anlegen und mit Auf-, Abpreßdorn bis zur Anlagefläche der Hinterachswelle aufpressen (Pfeil). Spannbacken für
Hinterachswelle 116 589 11 31 00,
Auf-, Abpreßdorn 116 589 15 15 00.
8 Manschettenkappe und Gummimanschette von der Hinterachswelle abziehen.
Hinweis
Die zweite Gummimanschette kann jetzt nach Lösen der Schlauchschellen im Bedarfsfall über die demontierte Seite der Hinterachswelle abgezogen werden. Dabei darauf achten, daß von der Fettfüllung nichts verloren geht und kein Schmutz in das Innere des Gelenkes gelangen kann. Das sich noch im Inneren der Gummimanschette befindliche Fett abstreifen und ins Gleichlaufgelenk einfüllen.
Einbauhinweis

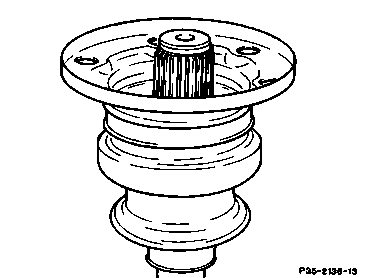

Montagehülse (wenn noch vorhanden) auf das Keilwellenprofil der Hinterachswelle stecken. Gummimanschette und Manschettenkappe auf Hinterachswelle schieben.
Gleichlaufgelenk auf Verschleiß prüfen
9 Zum Prüfen des Gleichlaufgelenkes auf Verschleiß, ist das Gelenk zu zerlegen.
10 Lage des Gelenkringes, Gelenknabe und Kugelkäfig vor dem Zerlegen mit Elektroschreiber oder Abziehstein zueinander markieren.

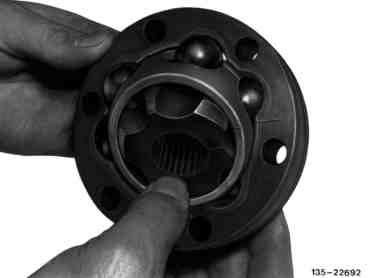

11 Gelenknabe mit Kugelkäfig schwenken und Kugeln einzeln nacheinander herausnehmen.
12 Gelenknabe mit Kugelkäfig aus Gelenkring abnehmen.
13 Gelenknabe zum Kugelkäfig um 90° schwenken und abnehmen.
14 Kugellaufbahnen von Gelenkring, Gelenknabe, Kugelkäfig und Kugeln auf Vertiefungen (Pitting-Bildung) und Verschleißspuren prüfen (Pfeile). Zeigen diese Teile starke Verschleißerscheinungen, so ist das komplette Gleichlaufgelenk zu erneuern. Glättungen und Laufspuren, die von den Kugeln verursacht wurden, sind kein Grund das Gleichlaufgelenk zu tauschen.
Hinweis
Für den Manschettenwechsel steht ein Reparatursatz mit allen erforderlichen Teilen zur Verfügung. Wird für die gleiche Hinterachswelle eine zweite Manschette benötigt, so ist hierfür eine weitere Gummimanschette zu verwenden.
Einbauhinweis
Gelenknabe zum Kugelkäfig senkrecht stellen und einführen. Eine Kugel einführen und dabei auf die angebrachte Markierung von Gelenknabe und Kugelkäfig achten.
Gelenknabe mit Kugelkäfig und Kugel in den Gelenkring einsetzen, dabei ebenfalls auf die angebrachte Markierung achten (Pfeil).
Gelenknabe mit Kugelkäfig soweit auswinkeln, daß nacheinander jeweils eine Kugel eingesetzt werden kann.
15 In umgekehrter Reihenfolge zusammenbauen.
Sechste Kugel eingesetzt
