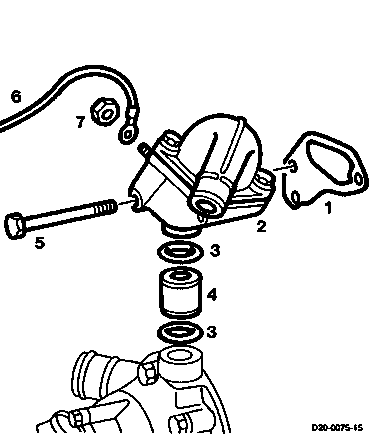

20 - 2720 Kühlmittelreglergehäuse aus- und einbauen
1 Dichtung | erneuern. |
2 Kühlmittelreglergehäuse | |
3 Dichtringe | erneuern. |
4 Verbindungsstutzen | |
5 Sechskantschraube | 30 Nm. |
6 Elektrische Leitung für Temperaturfühler | |
7 Sechskantmutter |
Aus-, Einbauen
-------------------------------
1 Kühlmittel teilweise ablassen und auffangen.
Einbauhinweis
Kühlmittel einfüllen und Kühlsystem auf Dichtheit prüfen.
2 Elektrische Leitung für Temperaturfühler trennen. Kühlmittelschlauch abbauen.
3 Sechskantschrauben abschrauben und Kühlmittelreglergehäuse abbauen. Teile prüfen, Dichtfläche reinigen.
Einbauhinweis:
Neue Dichtung und neue Dichtringe einbauen. Sechskantschrauben festschrauben, 30 Nm.
