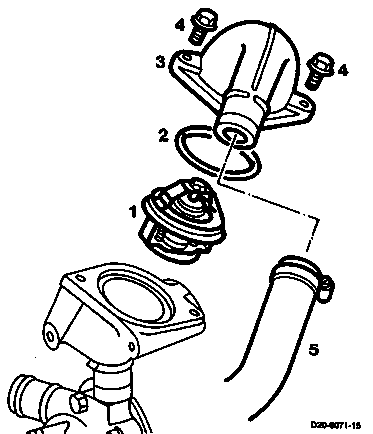

20 - 2470 Kühlmittelregler aus- und einbauen
1 Kühlmittelregler | |
2 Dichtring | erneuern. |
3 Deckel | |
4 Sechskantschrauben | 35 Nm. |
5 Kühlmittelschlauch |
Aus-, Einbauen
-------------------------------
1 Kühlmittel teilweise ablassen und auffangen.
Einbauhinweis
Kühlmittel einfüllen und Kühlsystem auf Dichtheit prüfen.
2 Kühlmittelschlauch am Deckel abbauen.
3 Sechskantschrauben (4) abschrauben und den Deckel (3) abnehmen.
Einbauhinweis
Sechskantschrauben (4) festschrauben, 35 Nm.
4 Dichtring (2) abnehmen.
Einbauhinweis
Dichtring (2) erneuern.
5 Kühlmittelregler (1) herausnehmen.
Einbauhinweis
Eingepreßter Pfeil am Kühlmittelregler (1) zeigt nach oben.
6 In umgekehrter Reihenfolge einbauen.
Referenzierte Dokumente
- ra0003d000200x 0002 - Allgemein: Einbauübersicht Motor 364, 364 A, 364 LA - T2
- ra0003d000400x 0004 - Allgemein: Sonderwerkzeuge Motor 364, 364 A, 364 LA - T2
- ra0003d000500z 0005 - Allgemein: Technische Daten, Leistungsdiagramm Motor 364, 364 A, 364 LA - T2
- ra0003d000900x 0009 - Allgemein: Reparaturhinweise Motor 364, 364 A, 364 LA - T2
- ra2003d000400x 0004 - Allgemein: Sonderwerkzeuge Motor 364, 364 A, 364 LA - T2
- ra2003d000500x 0005 - Allgemein: Technische Daten Motor 364, 364 A, 364 LA - T2
- wh2010tra0000x 2010 - Motor-Kühlsystem - Flüssigkeitsstand, Korrosions-/Frostschutz prüfen, richtigstellen - alle Motoren
- wh2050tra0000x 2050 - Kühl- und Heizungsanlage - Dichtheit und Zustand prüfen alle Typen
- wh2080tra0020x 2080.20 - Kühlmittel erneuern Motoren 314, 352, 364, 364 A, 364 LA
