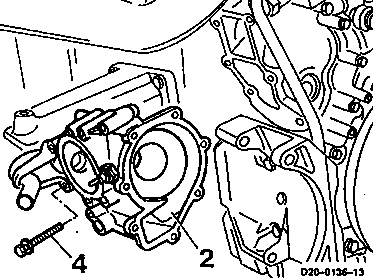

20-2163 Kühlmittelpumpengehäuse aus-, einbauen
Vorausgegangene Arbeiten: Kühlmittelpumpe ausgebaut (20-1290). Thermostat ausgebaut (20-2470). Generator ausgebaut (15-5030). |
1 | Dichtung erneuern |
2 | Kühlmittelpumpengehäuse |
3 | Stecker |
4 | Sechskantschrauben 10 Nm |
5 | Kühlmittelschlauch |
6 | Rücklaufleitung |
7 | O-Ring |
8 | Temperaturfühler |
Aus-, Einbauen
-------------------------------
1 Stecker (3) abziehen.
2 Kühlmittelschlauch (5) an der Rücklaufleitung (6) abbauen.
3 Sechskantschrauben (4) gleichmäßig lösen und herausschrauben.
Einbauhinweis
Sechskantschrauben (4) gleichmäßig festschrauben, 10 Nm.
4 Kühlmittelpumpengehäuse (2) abnehmen.
Einbauhinweise
Dichtflächen des Kühlmittelpumpengehäuses von Dichtungsresten reinigen und Dichtung erneuern.
5 In umgekehrter Reihenfolge einbauen.
