15-5030 Generator aus-, einbauen
Vorausgegangene Arbeit: Keilrippenriemen ausgebaut (13-1202). |

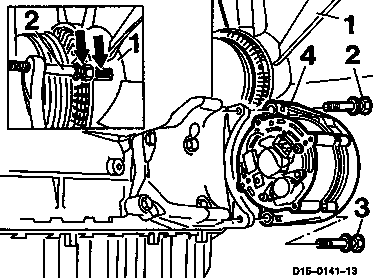

1 | Lüfterrad |
2 | Sechskantschraube 45 Nm |
3 | Sechskantschraube 45 Nm |
4 | Generator |
5 | Steckverbindung |
Aus-, Einbauen
-------------------------------
1 Minuspol der Batterie abklemmen.
2 Steckverbindung (5) am Generator (4) abziehen.
3 OM 602:
Lüfterrad (1) so drehen, daß die Sechskantschraube (2) und die Aussparung im Lüfterrad (1) fluchten (Pfeile).
4 Sechskantschrauben (2 und 3) herausschrauben und Generator (4) abnehmen.
Einbauhinweis
Anziehdrehmoment 45 Nm.
5 In umgekehrter Reihenfolge einbauen.
