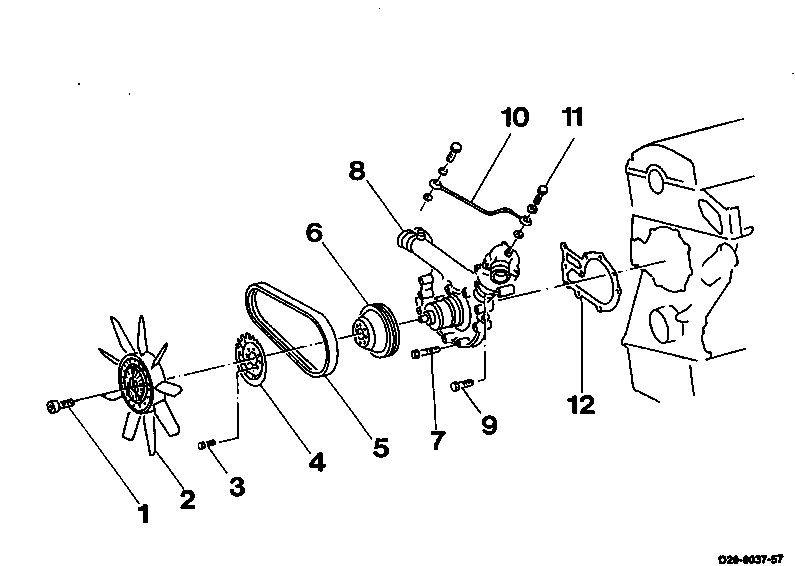

20-1290 Kühlmittelpumpe aus- und einbauen
|
1 Innensechskantschraube | 65 Nm |
2 Visco-Kupplung mit Lüfter | |
3 Sechskantschraube | 10 Nm |
4 Mitnehmerscheibe | |
5 Keilrippenriemen | |
6 Riemenscheibe | |
7 Sechskantschraube | 10 Nm |
8 Kühlmittelpumpe | |
9 Sechskantschraube | 10 Nm |
10 Entlüftungsleitung | |
11 Hohlschraube | 8 Nm |
12 Dichtung | erneuern |
Sonderwerkzeug
Anziehdrehmomente Nm
Ablaßschraube für Kühler | 1,5 - 2 1) |
Ablaßschraube für Zylinderkurbelgehäuse | 28 |
1) Dieses Drehmoment kann mit einer Scheibe oder Münze aufgebracht werden. |
Ausbauen
-------------------------------
1 Motorhaube ausbauen.
2 Wartungshaube und Vorbauklappe hochklappen.
3 Kühlmittel ablassen.
4 Kühler ausbauen (20-3865).
5 Keilrippenriemen ausbauen (13-1202).
6 Drehstromgenerator (13) ausbauen.
7 Viscolüfterkupplung ausbauen.
8 Mitnehmerscheibe (4) und Riemenscheibe (6) ausbauen.

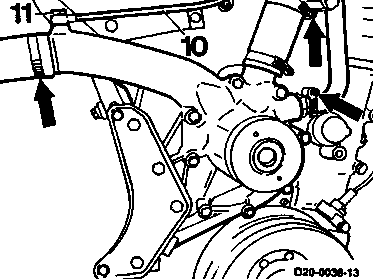

9 Hohlschraube (11) an der Entlüftungsleitung (10) herausdrehen.
10 Schlauchschellen lösen und Schläuche abziehen.

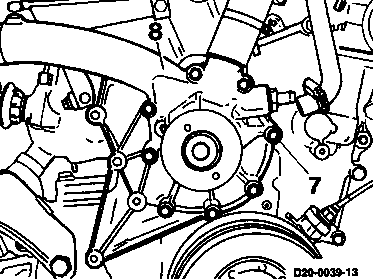

11 Sechskantschrauben (7) herausschrauben und Kühlmittelpumpe (8) ausbauen.
Einbauen
-------------------------------

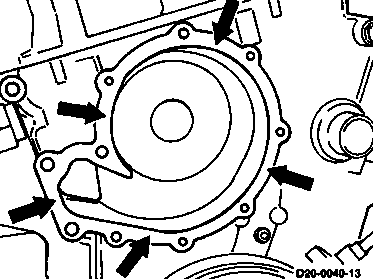

1 Dichtfläche am Kühlmittelpumpengehäuse und Steuergehäusedeckel sorgfälltig reinigen. Dichtung mit Dichtmittel an mehreren Stellen (Pfeile) ankleben.
Hinweis
Falls eine Dichtung nicht vorhanden ist, können die Dichtflächen am Steuergehäusedeckel bzw. an der Kühlmittelpumpe mit Dichtmasse abgedichtet werden. Dazu die Dichtmasse gleichmäßig und möglichst dünn auf die Dichtflächen auftragen.
2 Der Einbau erfolgt in umgekehrter Reihenfolge.
3 Kühlmittel auffüllen und Kühlsystem auf Dichtheit prüfen (20-1010).
