20-3865 Kühler aus-, einbauen
|

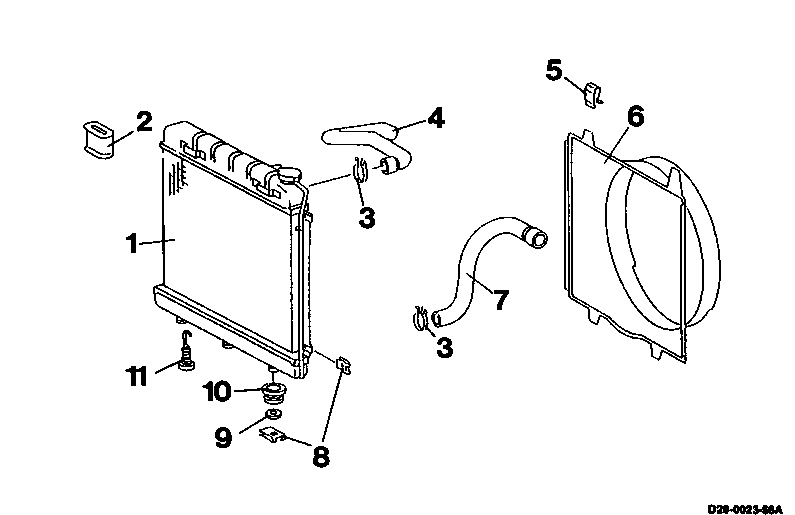

1 Kühler | |
2 Gummidurchführung | |
3 Schlauchschelle | |
4 Kühlmittelschlauch | |
5 Klammer | |
6 Luftleitkörper | |
7 Kühlmittelschlauch | |
8 Sicherungsclips | |
9 Scheibe | |
10 Gummidurchführung | |
11 Ablaßschraube | 1,5 - 2 Nm |
Sonderwerkzeug
Aus- und Einbau
-------------------------------
1 Kühlmittel ablassen.
Hinweis
Kühlmittel in einem sauberen und geeigneten Behälter auffangen.
2 Sicherungsclips unten am Kühler abziehen.
3 Strebe am Vorbaugitter demontieren.
4 Kühler (1) anheben und am Vorbaugitter aushängen.
5 Vorbaugitter hochklappen.

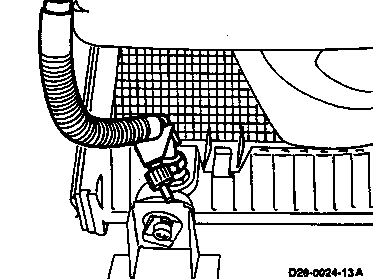

6 Bei Fahrzeugen mit Automatikgetriebe Ölkühlerschläuche vor dem Kühler abklemmen.
7 Schläuche am Kühler abschrauben und auslaufendes Öl in geeignetem Behälter auffangen.
8 Kühlmittelschläuche lösen und abziehen.
9 Kühler komplett mit Luftleitkörper abziehen.
10 Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Einbauhinweise
-------------------------------

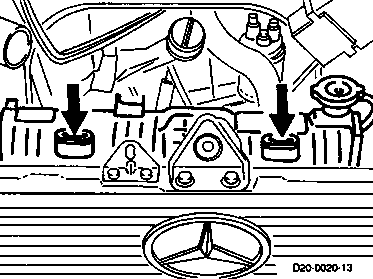

1 Halterung oben am Kühlkörper mit Gleitmittel benetzen.

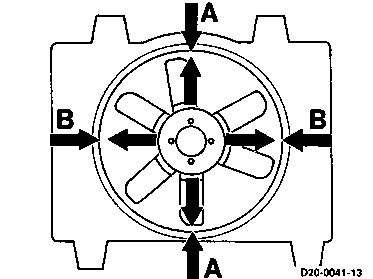

2 Der Freigang zwischen Lüfterrad und Luftleitkörper soll am gesamten Umfang gleich groß sein.
3 Zum Einstellen die Klammern abziehen und den Luftleitkörper mittig ausrichten.
4 Kühlwasser auffüllen. Motor warmlaufen lassen und Dichtheit prüfen.
5 Flüssigkeitsstände kontrollieren und gegebenenfalls richtigstellen.
