20-1010 Kühlsystem auf Dichtheit prüfen
|

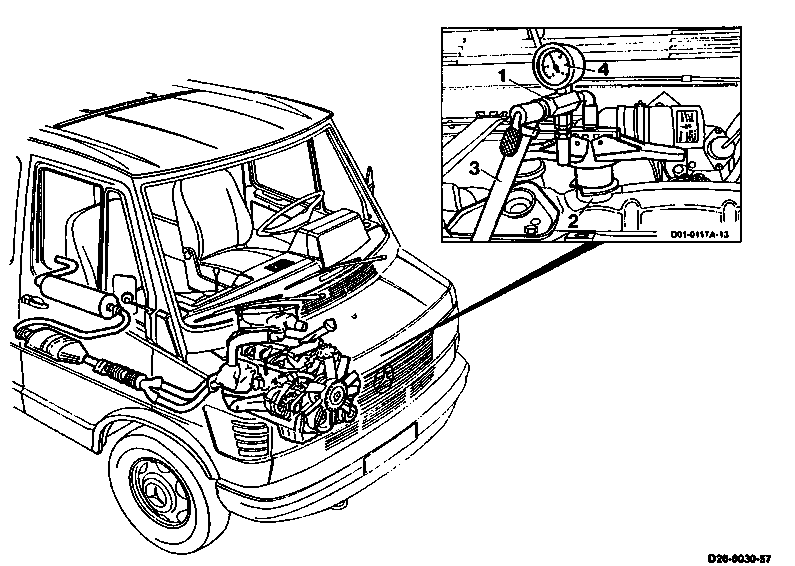

1 Prüfgerät für Kühlsystem und Kühlerverschlußdeckel 2 Einfüllöffnung des Kühlers 3 Druckluftschlauch 4 Manometer | 001 589 71 21 00 |
Sonderwerkzeug
Prüfen
1 Sonderwerkzeug (1) in die Einfüllöffnung des Kühlers (2) oder des Ausgleichbehälters einsetzen.
2 Beide Hebel herunterdrücken.
3 Druckluftschlauch mit Reifenfüllanschluß am Prüfgerät anschließen.
4 Prüfdruck auf 0,9 bis 1,2 bar Überdruck aufbauen.
Hinweis
Im Prüfgerät ist ein Sicherheitsventil eingebaut, damit der Druck im Kühlsystem nicht über 1,2 bar Überdruck ansteigen kann.
5 Kühlsystem auf Dichtheit prüfen, dabei muß die Druckanzeige am Manometer konstant bleiben.

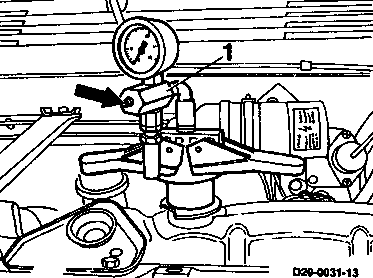

1 Prüfgerät für Kühlsystem und Kühlerverschlußdeckel
001 589 71 21 00
6 Nach der Prüfung Druck im Kühlsystem über das Ventil des Prüfgerätes (1) abbauen.
7 Hebel lösen und Prüfgerät abnehmen.
