20-440 Kühlmittelstandanzeige prüfen
Typ 124
Elektrischer Schaltplan Motorölstandsanzeige, Kühlmittelstandsanzeige, Scheibenwaschwasserstandsanzeige (Weitere Informationen siehe Elektrische Schaltpläne Band 3 und Band 4)
B5 | Geber Öldruckanzeige |
S41 | Schalter Kühlmittelstandskontrolle |
S42 | Schalter Scheibenwaschwasserstandskontrolle |
S43 | Schalter Ölstandskontrolle |
W2 | Masse vorne rechts bei Leuchteinheit |
X27 | Steckverbindung Starterleitungssatz |
a | Hauptmasse hinter (Kombi-Instrument) W1 |
b | Sicherung 7 Klemme 15 |
c | Sicherung 5 Klemme 15 |
d | Lampenkontrollgerät |
f | Vorglühzeitrelais Klemme La |
A1 | Kombi-Instrument |
e1 | Blinkerkontrolle links |
e2 | Blinkerkontrolle rechts |
e3 | Fernlichtkontrolle |
e4 | Kraftstoffreserve-Warnung |
e5 | Ladekontrolle |
e6 | Kontrolle Bremsbelagverschleißanzeige |
e7 | Kontrolle Bremsflüssigkeit und Feststellbremse |
e8 | Instrumentenbeleuchtung |
e11 | Kontrolle Kühlmittelstand |
e12 | Kontrolle Ölstand |
e13 | Kontrolle Scheibenwaschwasserstand |
e14 | Kontrolle Glühlampenausfall |
e16 | Vorglühkontrolle |
h1 | Warnsummer |
p1 | Temperaturanzeige Kühlmittel |
p2 | Kraftstoffanzeige-Instrument |
p3 | Öldruckanzeige |
p6 | Elektronische Uhr |
Prüfwerte
Widerstand am Kühlmittelstandsgeber bei Kühlmittelstand "max" | W |
Widerstand am Kühlmittelstandsgeber bei Kühlmittelstand "min" | ca. 15 W |
Batteriespannung | ca. 12 V |
Handelsübliches Werkzeug
Multimeter | z. B. Firma SUN, |
Beanstandungen
A. Kontrolleuchte leuchtet bei laufendem Motor und richtigem Kühlmittelstand ständig auf.
B. Kontrolleuchte leuchtet bei Schlüsselstellung "2" nicht auf.
C. Kontrolleuchte leuchtet bei laufendem Motor und Kühlmittelstand unter "min" nicht auf.
Prüfen
-------------------------------
A. Kontrolleuchte leuchtet bei laufendem Motor und richtigem Kühlmittelstand ständig auf.

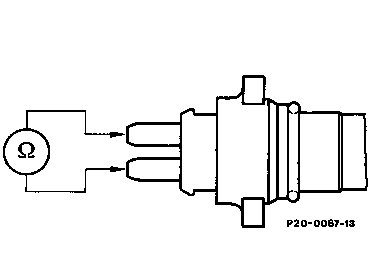

Kühlmittelstandsgeber prüfen. Kupplung abziehen. Mit Multimeter beide Stecker verbinden und Widerstand prüfen.
Anzeige: W
Ja
Nein
Kühlmittelstandsgeber erneuern.

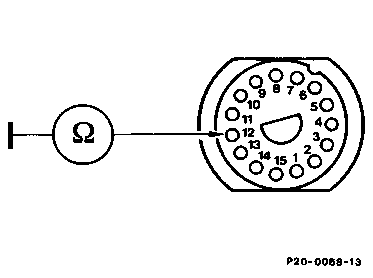

Leitung prüfen. Kombi-Instrument ausbauen. Mit Multimeter an Buchse 12 der 15poligen Kupplung gegen Masse prüfen.
Anzeige: W
Ja
Nein
Masseschluß beseitigen.
Anzeige-Instrument erneuern.
Ende der Prüfung
B. Kontrolleuchte leuchtet bei Schlüsselstellung "2" nicht auf.
Glühlampe Funktion prüfen.
Ja
Nein
Glühlampe erneuern.
Unterbrechung nach elektrischem Schaltplan beseitigen.
Anzeige-Instrument erneuern.
Ende der Prüfung

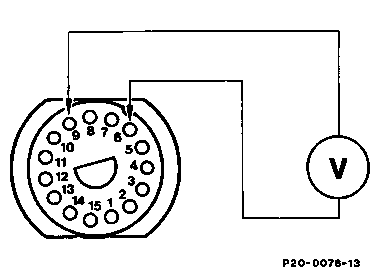

Kombi-Instrument ausbauen. Mit Multimeter an den Buchsen 6 und 9 der 15poligen Kupplung Spannung messen.
Anzeige: ca. 12 V
Ja
Nein
C. Kontrolleuchte leuchtet bei laufendem Motor und Kühlmittelstand unter "min" nicht auf. Kontrollfunktion Abschnitt "B" in Ordnung.
Kühlmittelstandsgeber prüfen. Kupplung abziehen. Mit Multimeter beide Stecker verbinden und Widerstand prüfen.
Anzeige: ca. 5 W
Ja
Nein
Kühlmittelstandsgeber erneuern.

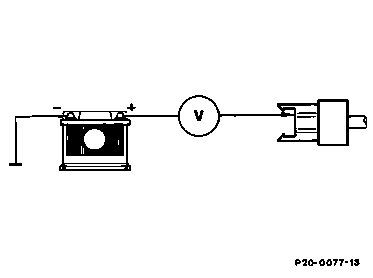

Leitung prüfen. Multimeter mit 2poliger Kupplung Kühlmittelstandsgeber (braunes Kabel) und Batterie plus verbinden.
Anzeige: ca. 12 V
Ja
Nein
Masseverbindung prüfen, richtigstellen.

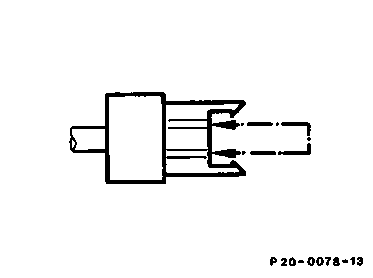

Kupplung Kühlmittelstandsgeber überbrücken. Bei Schlüsselstellung "2" soll Kontrolleuchte aufleuchten.
Ja
Nein
Unterbrechung nach elektrischem Schaltplan beseitigen.
Ende der Prüfung
