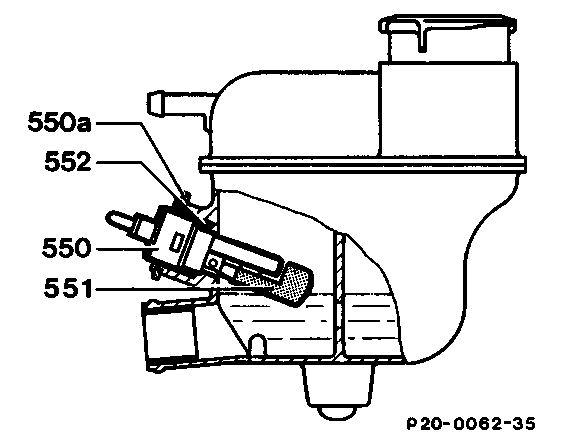

20-445 Funktion der elektrischen Kühlmittelstandanzeige
550 Kühlmittelstandsgeber
551 Schwimmer
552 O-Ring
Allgemeines
-------------------------------
Die Kühlmittelstandsanzeige überwacht bei laufendem Motor den Kühlmittelstand im Ausgleichbehälter.
Die Kühlmittelstandsanzeige leuchtet bei eingeschalteter Zündung auf (Kontrollfunktion) und erlischt, sobald der Motor läuft.
Bei Kontrollfunktion leuchtet die Kühlmittelstandsanzeige schwach und bei Störung hell auf.
Bauteile
Kühlmittelstandsgeber (550) im Ausgleichbehälter
Kontrolleuchte im Kombi-Instrument.
Symbol: stilisierter Kühler.

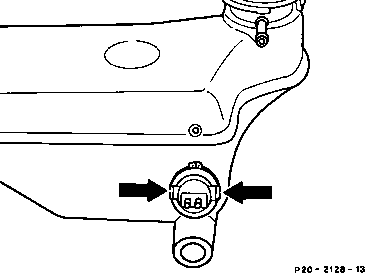

Damit der Kühlmittelstandsgeber nicht falsch eingebaut werden kann, hat er zwei unterschiedlich breite Nasen, die in entsprechende Nuten am Ausgleichbehälter passen (Pfeile).
Er ist im Ausgleichbehälter eingepreßt und mit einem O-Ring abgedichtet. Zum Ausbauen des Kühlmittelstandsgebers Sicherungsring entfernen.
Funktion
-------------------------------
Der Kühlmittelstand im Ausgleichbehälter wird von einem am Kühlmittelstandsgeber angebrachten Schwimmer (551) mit Permanent-Magnet abgetastet.
Ab einem bestimmten Kühlmittelstand wird der Kontakt geschlossen und die Kontrolleuchte leuchtet auf.
Je nach Fahrweise wird die Kontrolleuchte zuerst kurzzeitig und später ständig aufleuchten.
Leuchtet die Kontrolleuchte auf, Kühlmittel auffüllen.
