07.2-164 Drosselklappenansteller aus-, einbauen (Vergaser ausgebaut)
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten 07-1784 |
Unterdruckschlauch (127) | abziehen, aufstecken. |
Rückzugsfeder (109) | aus-, einhängen. |
Sechskantmuttern (114) | ab-, anschrauben. |
Einstellschraube (84) | aus-, einschrauben, einstellen (siehe Einbauhinweise). |
Drosselklappenansteller (Y22/1) | aus-, einbauen. |
Prüf- und Einstellwerte
Grundeinstellung-Drosselklappenansteller
Abstand Drosselklappenhebel-Einstellschraube (84) | 2,00,05 mm |
Sonderwerkzeug
Werkzeug zur Selbstanfertigung
Prüf- und Einstellehre für Drosselklappenan-
steller-Grundeinstellung (z. B.: Blechstreifen
2 mm dick).
Einbauhinweise Drosselklappenansteller
1 Leerlaufanschlagschraube (84) mit Zange herausdrehen. Neue Leerlaufanschlagschraube (Abrißschraube!) in Drosselklappenhebel vorerst so weit eindrehen, bis sie ca. 2 mm hervorsteht.
84 Einstellschraube für Drosselklappenansteller
(Abrißschraube)
2 Drosselklappenansteller-Grundeinstellung durchführen
Rückzugsfeder (109) am Drosselklappenhebel einhängen.
Leerlaufanschlagschraube (84) wie folgt einstellen:
Bei aufgebautem Vergaser Zündung einschalten (Motor nicht starten!).
Am Evakuierungsanschluß (Pfeil) des Drosselklappenanstellers mit Handvakuumpumpe ständig pumpen (mind. 250 mbar Unterdruck).
Der Stößel des Drosselklappenanstellers nimmt dadurch eine lagegeregelte Position ein (annähernd Leerlaufposition!).
Wird Drosselklappenansteller-Stößel nicht eingezogen, Drosselklappenhebel von Hand etwas gegen Drosselklappenansteller-Stößel drücken.
Nach der Einstellung darf diese Einstellschraube nicht mehr verstellt werden, da sonst die Zuordnung des Potentiometers vom Drosselklappenansteller zum Drosselklappenpotentiometer nicht mehr stimmt (Leerlauferkennung!).

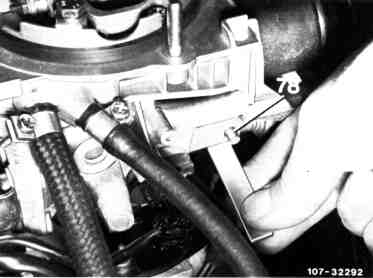

In dieser Position muß die selbstangefertigte Lehre (Pfeil) von 2,00,05 mm saugend zwischen Drosselklappenanschlagschraube (78) und Hebelanschlag (79) hindurchgehen, ggf. an der neuen Leerlaufanschlagschraube (84) einstellen.
Nach erfolgter Einstellung Kopf (Pfeil) der Einstellschraube mit Zange abbrechen.
Hinweis
Einstellschraube (78) nicht verstellen!
Einstellvorgang Drosselklappenansteller-Grundeinstellung
Reparaturhinweis
Ab September 1988, Vergaser-Teil-Nr.
002 070 34 04, wurde der Stößelhub vom Drosselklappenansteller um 2,5 mm verlängert, um die Durchlaufdrehzahl nach dem Kaltstart zu erhöhen.
Dieser Drosselklappenansteller darf nicht rückwirkend eingebaut werden.
Erkennung: Kennzahl DA 6000
