07.2-159 Düsen-Nadelpaket für Leerlaufkorrekturluft erneuern

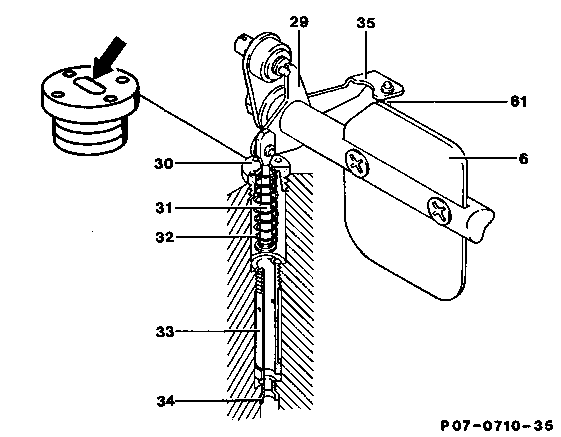

Nadelsteuerung Leerlaufkorrekturluft
6 Vordrossel
29 Hebel
30 Leerlaufluftdüse
31 Korrekturnadel Leerlaufluft
32 Druckfeder
33 Mischrohr
34 Leerlaufkraftstoffdüse
35 Betätigungshebel
(Kraftstoffabschaltung)
61 Betätigungsstange
(Kraftstoffabschaltung)
Ausbauen
1 Luftfilter ausbauen.
2 Sicherungsring (1) abheben, dabei Betätigungsstange für Kraftstoffabschaltung nicht verbiegen.
3 Sechskantmutter (2) abschrauben und Bauteile (3-8 und 35) von Welle (9) abnehmen.
4 Düsen-Nadelpaket in Gewinde lockern, dazu mit einem Durchschlag von oben auf das Nadelpaket einen Schlag geben.
Anschließend mit einem dünnen Durchschlag das Nadelpaket im Gewinde lösen und herausschrauben.
5 Neues Düsen-Nadelpaket (10) in Vergaserdeckel einschrauben und vorsichtig durch Schläge mit einem dünnen Durchschlag festziehen, dabei Düsen-Nadel nicht verbiegen.
6 Bauteile (2-8 und 35) in der Reihenfolge wie im Bild (Ziffer 3) gezeigt montieren.
7 Betätigungshebel (35) montieren und Spaltmaß prüfen.
Dazu Kunststoffscheibe (4) auflegen, Hebel (35) auf Kunststoffscheibe schwenken, Kunststoffscheibe (2) mit planer Fläche nach unten auflegen. Sicherungsring (1) montieren, dazu Fühllehre (3) 0,3-0,4 mm zwischen Kunststoffscheibe (2) und Hebel (35) einschieben. Mit einem Röhrchen Sicherungsring vorsichtig bis zum Anschlag aufdrücken.
8 Leichtgang der Vordrossel und des Hebels (7, Bild Ziffer 3) prüfen.
9 Spaltmaß der Verschlußplatte (45, Bild
Ziffer 7) prüfen. Dazu bei offener Vordrossel auf Betätigungsstange messen, Maß notieren.
Anschließend Vordrossel von Hand bis zum Anschlag öffnen und in dieser Stellung wie vorher messen, Maße vergleichen.
Sollwert:
Unterschied zwischen beiden Messungen soll
ca. 1,6 mm betragen.
10 Luftfilter einbauen.
11 Lambda-Regelung bzw. Leerlaufabgaswert prüfen, einstellen (07.2-100).
Teile
Anzahl | Benennung | Teil-Nr. |
1 | Düsen-Nadelpaket | 000 070 00 88 |
1 | Teilesatz Anschlag | 000 070 02 41 |
Arbeitsrichtzeit
02-0873/01 Verbundarbeit.
