05-3020 Ventilfedern aus-, einbauen
A. Zylinderkopf ausgebaut
Vorausgegangene Arbeit: Zylinderkopf ausgebaut (01-5800). |
1 | Ventilstößel |
2 | Ventilkeile |
3 | Ventilfederteller |
4 | Ventilfeder prüfen, ggf. erneuern |
5 | Zylinderkopf |
6 | Stehbolzen 12 Nm |
7 | Scheiben |
8 | Kupfer-Sechskantmuttern erneuern, 25 Nm |
9 | Auspuffkrümmer |
Sonderwerkzeuge
Aus-, Einbauen
-------------------------------
1 Kupfer-Sechskantmuttern (8) gleichmäßig lösen und abschrauben.
Einbauhinweise
Kupfer-Sechskantmuttern (8) erneuern, 25 Nm.
2 Scheiben (7) abnehmen.
3 Auspuffkrümmer (9) mit Dichtung abnehmen.
Einbauhinweise
Stehbolzen (6) auf Beschädigung prüfen, ggf. erneuern, 12 Nm.
Dichtung erneuern.
4 Zylinderkopf (5) mit vier Zylinderkopfschrauben (10) am Montagebrett (11) festschrauben.
11 601 589 01 59 00

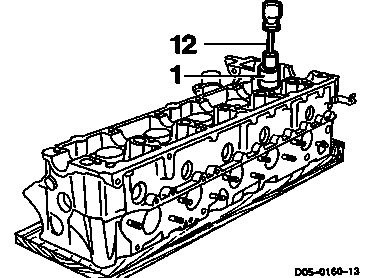

5 Ventilstößel (1) mit Magnetheber (12) herausziehen.
Einbauhinweis
Ventilstößel müssen in der gleichen Reihenfolge eingebaut werden, in der sie ausgebaut wurden.
Ventilstößel (1) einölen.
12 102 589 03 40 00
6 Abstützbrücke (13) auf den Zylinderkopf (5) setzen und festschrauben.
13 601 589 02 59 00
7 Ventilfederteller (3) mit Hebeldrücker (14) nach unten drücken und Ventilkeile (2) mit Magnetfinger (15) herausnehmen.
Hinweis
Führung des Ventilstößels nicht beschädigen.
14 601 589 02 61 00
15 116 589 06 63 00

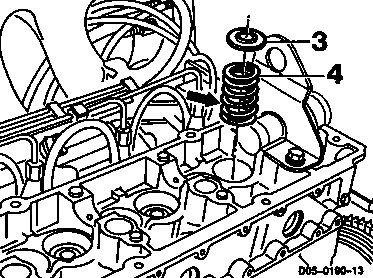

8 Ventilfederteller (3) und Ventilfeder (4) herausnehmen.
Hinweis
Bei Motoren OM 602 muß die Abstützbrücke einmal umgesetzt werden.
Einbauhinweis
Ventilfeder (4) mit der Farbkennzeichnung (Pfeil) nach unten einbauen.
9 Ventilfeder prüfen (05-3010), ggf. erneuern.
10 In umgekehrter Reihenfolge einbauen.
B. Zylinderkopf eingebaut
Vorausgegangene Arbeit: Nockenwelle ausgebaut (05-6292). |

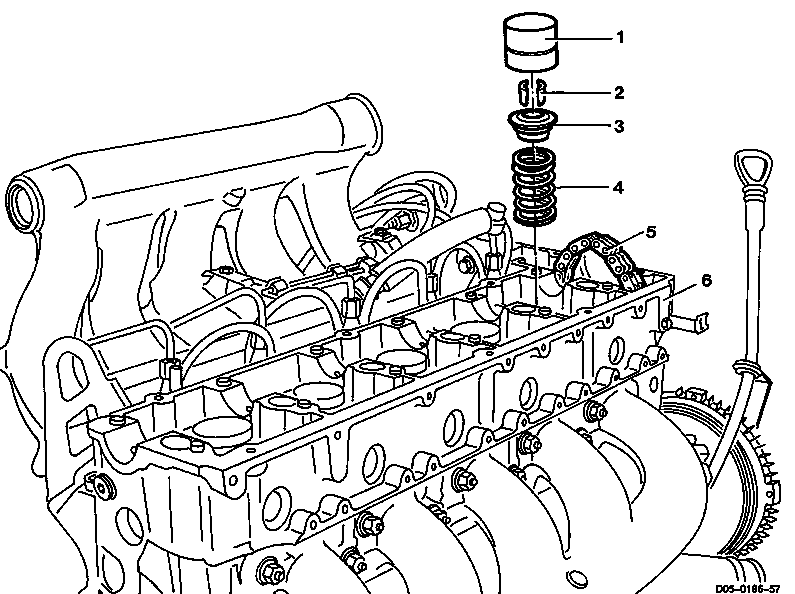

1 | Ventilstößel |
2 | Ventilkeile |
3 | Ventilfederteller |
4 | Ventilfeder prüfen,ggf. erneuern |
5 | Steuerkette |
6 | Zylinderkopf |
Ventilfedern nur an auf OT stehenden Zylindern ausbauen.
Sonderwerkzeuge
Arbeitsumfang
-------------------------------
1 Ventilstößel (1) herausziehen.
102 589 03 40 00
2 Halterad (7) in die Steuerkette (5) einsetzen.
3 Kolben des betreffenden Zylinders auf OT stellen.
7 603 589 01 40 00
4 Abstützbrücke (8) über dem betreffenden Zylinder festschrauben.
8 667 589 02 63 00
5 Ventilfederteller (3) mit Hebeldrücker (9) nach unten drücken und Ventilkeile (2) mit Magnetfinger (10) herausnehmen.
9 667 589 00 31 00
10 116 589 06 63 00
6 Ventilfederteller (3) und Ventilfeder (4) herausnehmen.
7 Ventilfeder prüfen (05-3010), ggf. erneuern.
8 Ventilfeder (4) mit der Farbkennzeichnung (Pfeil) nach unten einsetzen und Ventilfederteller (3) einlegen.
Führung des Ventilstößels nicht beschädigen.
9 Ventilfederteller (3) mit Hebeldrücker (9) nach unten drücken und Ventilkeile (2) mit Magnetfinger (10) einsetzen.
9 667 589 00 31 00
10 116 589 06 63 00
10 Nächsten Zylinder auf OT stellen und Arbeitsgang wiederholen.
11 Abstützbrücke abbauen.
12 Halterad (7) aus der Steuerkette (5) herausnehmen.
7 603 589 01 40 00
13 Ventilstößel (1) einölen und in der gleichen Reihenfolge einbauen, in der sie ausgebaut wurden.
102 589 03 40 00
