Heizkreislauf Funktion

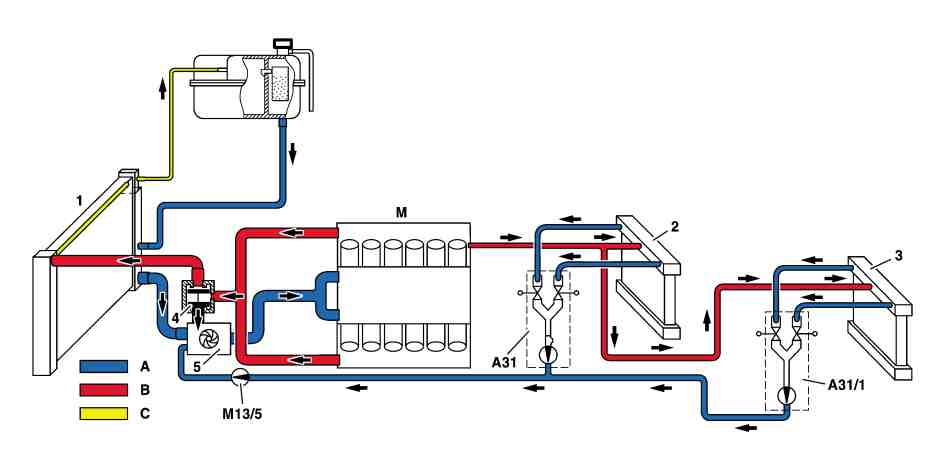

P83.20-2201-79

Dargestellt am Heizkreislauf ohne Standheizung

1 Kühler

2 Heizungswärmetauscher vorn

3 Heizungswärmetauscher hinten

4 Kühlmittelthermostat

5 Kühlmittelpumpe

A Kühlmittelrücklauf

B Kühlmittelvorlauf

C Entlüftungsleitung

M Motor

A31 Fördereinheit Heizsystem

A31/1 Fördereinheit Heizsystem Fond

M13/5 Zusatzumwälzpumpe Klima Fond (klein)

P83.20-2203-79

Dargestellt am Heizkreislauf mit Standheizung

1 Kühler

2 Heizungswärmetauscher vorn

3 Heizungswärmetauscher hinten

4 Kühlmittelthermostat

5 Kühlmittelpumpe

A Kühlmittelrücklauf

B Kühlmittelvorlauf

C Entlüftungsleitung

M Motor

A6 Heizgerät STH

A31 Fördereinheit Heizsystem

A31/1 Fördereinheit Heizsystem Fond

M13/1 Zusatzumwälzpumpe Klima Fond (groß)

Y16 Umschaltventil STH

Funktion

Die Kühlmittelpumpe (5) pumpt kaltes Kühlmittel durch den Motor (M). Dort nimmt das Kühlmittel die Motorwärme auf und wird aufgeheizt. Anschließend wird das aufgeheizte Kühlmittel durch den Heizungswärmetauscher vorn (2) und hinten (3) geleitet, wo die Wärme an die Innenraumluft abgegeben wird.

Die Durchflussmenge temperierten Kühlmittels durch den Heizungswärmetauscher vorn (2) wird vom Steuer- und Bediengerät KLA (N22) über die zwei in der Fördereinheit Heizsystem (A31) integrierten Taktventile geregelt. Die Kühlmittelmenge kann für die linke und rechte Seite getrennt geregelt werden.

Die Durchflussmenge temperierten Kühlmittels durch den Heizungswärmetauscher hinten (3) wird vom Steuer- und Bediengerät Fondklimatisierung (N22/3) über die zwei in der Fördereinheit Heizsystem Fond (A31/1) integrierten Taktventile geregelt. Die Kühlmittelmenge kann für die linke und rechte Seite getrennt geregelt werden.

-----------------------------------------------------------------------------------------

Über den Kühlmittelrücklauf (A), in dem sich die Fördereinheit Heizsystem (A31) und Fördereinheit Heizsystem Fond (A31/1) befinden, gelangt das Kühlmittel wieder zur Kühlmittelpumpe (5). Der weitaus größere Teil des Kühlmittels fließt nicht durch den Heizungswärmetauscher vorn (2) und hinten (3) sondern vom Motor (M) zum Kühlmittelthermostat (4). Je nach Wassertemperatur leitet der Kühlmittelthermostat (4) das Kühlmittel durch den Kühler (1) oder direkt an die Kühlmittelpumpe (5) weiter.

Um einen gleichmäßigen Durchfluss durch den Heizungswärmetauscher vorn (2) und hinten (3) zu erreichen, ist in der Fördereinheit Heizsystem (A31) und Fördereinheit Heizsystem Fond (A31/1) je eine Heizwasserumwälzpumpe integriert.

Unterstützt werden diese zwei Heizwasserumwälzpumpen zusätzlich durch eine weitere Zusatzumwälzpumpe Klima Fond (klein) (M13/5).

 Bei Fahrzeugen mit Code (228) Standheizung wird die Zusatzumwälzpumpe Klima Fond (klein) (M13/5) durch die leistungsfähigere Zusatzumwälzpumpe Klima Fond (groß) (M13/1) ersetzt.

-----------------------------------------------------------------------------------------

Zusatzfunktion im Standheizungsbetrieb

Im Kühlmittelrücklauf (A) nach dem Heizungswärmetauscher vorn (2) und hinten (3) ist das Heizgerät STH (A6) verbaut.

Die in der Fördereinheit Heizsystem (A31) und Fördereinheit Heizsystem Fond (A31/1) integrierten Heizwasserumwälzpumpen versorgen im Standheizungsbetrieb das Heizgerät STH (A6) mit Kühlmittel.

Das durch das Heizgerät STH (A6) erwärmte Kühlmittel wird über das Umschaltventil STH (Y16) wieder direkt in den Kühlmittelvorlauf (B) vor den Heizungswärmetauscher vorn (2) und hinten (3) geleitet.
