Manuelle Innenlichtsteuerung Funktion

S82.20-4577-79

S82.20-4635-79

Funktionsvoraussetzung allgemein

 Keine Über- oder Unterspannung (Betriebsspannungsbereich U von 8,5 bis 17 V)

Manuelle Innenlichtsteuerung allgemein

Die manuelle Innenlichtsteuerung ermöglicht das Ein- und Ausschalten der Innenbeleuchtung (IBL), der Lesebeleuchtung, der Spiegelleuchten und der Handschuhfachbeleuchtung.

Die manuelle Innenlichtsteuerung umfasst folgende Teilfunktionen:

 Funktionsablauf IBL

 Funktionsablauf Lesebeleuchtung

 Funktionsablauf Spiegelleuchten

 Funktionsablauf Handschuhfachbeleuchtung

Funktionsablauf IBL

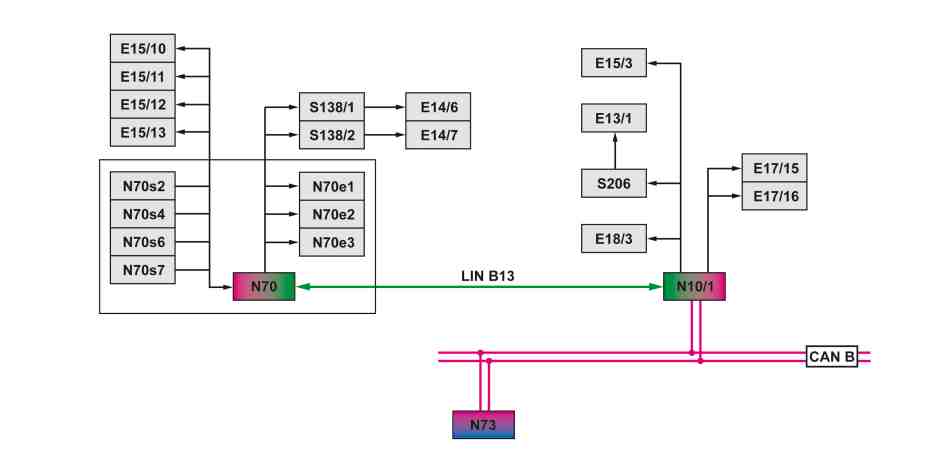

Das Steuergerät Dachbedieneinheit (DBE) liest den Status der Tasten Deckenleuchte direkt ein und sendet diesen über Dach­LIN an das Steuergerät Signalerfass- und Ansteuermodul (SAM). Das Steuergerät Signalerfass- und Ansteuermodul (SAM) sendet die Anforderung zum Einschalten der IBL über Dach­LIN an das Steuergerät Dachbedieneinheit (DBE), das daraufhin die entsprechenden Bauteile direkt ansteuert.

Folgende Bauteile der IBL werden manuell durch Betätigen der Taste Innenraumleuchte gedimmt ein- oder ausgeschaltet:

 Innenraumleuchte vorn

 Deckenleuchte im Haltegriff vorne links (mit CODE LC3 (Beleuchtung im Haltegriff Fond)) (Typ 447.7/8)

 Deckenleuchte im Haltegriff vorne rechts (mit CODE LC3 (Beleuchtung im Haltegriff Fond)) (Typ 447.7/8)

 Leseleuchte vorn links (Typ 447.8) (Typ 448.8)

 Leseleuchte vorn links (mit CODE LD0 (Dachbedieneinheit mit 2 Lesespots)) (Typ 447.6/7)

 Leseleuchte vorn rechts (Typ 447.8) (Typ 448.8)

 Leseleuchte vorn rechts (mit CODE LD0 (Dachbedieneinheit mit 2 Lesespots)) (Typ 447.6/7)

 Fußraumleuchte vorn rechts (Typ 447.8)

 Fußraumleuchte vorn rechts (mit CODE LC7 (Beleuchtung für Fußraum vorne)) (Typ 447.6/7) (Typ 448.7/8)

 Fußraumleuchte vorn links (Typ 447.8)

 Fußraumleuchte vorn links (mit CODE LC7 (Beleuchtung für Fußraum vorne)) (Typ 447.6/7) (Typ 448.7/8)

 Fußraumleuchte B­Säule links (Typ 447.8) (Typ 448.8)

 Fußraumleuchte B­Säule rechts (Typ 447.8) (Typ 448.8)

 Fußraumleuchte C­Säule links (Typ 447.8) (Typ 448.8)

 Fußraumleuchte C­Säule rechts (Typ 447.8) (Typ 448.8)

 Kofferraumleuchte Mitte (Typ 447.8) (Typ 448.8)

 Kofferraumleuchte links

Folgende Bauteile der IBL werden manuell durch Betätigen der Taste Fondleuchte gedimmt ein- oder ausgeschaltet:

 Deckenleuchte, Fond vorn (Typ 447.7)

 Deckenleuchte im Haltegriff hinten links (mit CODE LC3 (Beleuchtung im Haltegriff Fond)) (Typ 447.7/8)

 Deckenleuchte im Haltegriff hinten rechts (mit CODE LC3 (Beleuchtung im Haltegriff Fond)) (Typ 447.7/8)

Funktionsablauf Lesebeleuchtung

Mit CODE LD0 (Dachbedieneinheit mit 2 Lesespots) oder mit CODE LC4 (Komfort-Dachbedieneinheit)

Die Lesebeleuchtung dient der Ausleuchtung eines definierten Bereichs vor dem Nutzer, ohne dadurch eine beeinträchtigende Blendwirkung für den Fahrer zu erzeugen.

Das Steuergerät Dachbedieneinheit (DBE) liest den Status der Tasten Leseleuchte direkt ein und sendet diesen über Dach­LIN an das Steuergerät Signalerfass- und Ansteuermodul (SAM).

Ohne CODE LD0 (Dachbedieneinheit mit 2 Lesespots) und ohne CODE LC4 (Komfort-Dachbedieneinheit)

Die Lesebeleuchtung wird von der Innenraumleuchte vorn übernommen.

Das Steuergerät Dachbedieneinheit (DBE) liest den Status der Tasten Leseleuchte direkt ein und sendet diesen über Dach­LIN an das Steuergerät Signalerfass- und Ansteuermodul (SAM).

Das Steuergerät Signalerfass- und Ansteuermodul (SAM) sendet die Anforderung zum Einschalten der Lesebeleuchtung über Dach­LIN an das Steuergerät Dachbedieneinheit (DBE), das daraufhin die entsprechenden Bauteile direkt ansteuert.

Folgende Bauteile der Lesebeleuchtung können manuell durch Betätigen der Tasten Leseleuchte ein- oder ausgeschaltet werden:

 Mit CODE LD0 (Dachbedieneinheit mit 2 Lesespots) oder mit CODE LC4 (Komfort-Dachbedieneinheit)

 Leseleuchte vorn links über die Taste Leseleuchte vorn links

 Leseleuchte vorn rechts über die Taste Leseleuchte vorn rechts

 Ohne CODE LD0 (Dachbedieneinheit mit 2 Lesespots) und ohne CODE LC4 (Komfort-Dachbedieneinheit)

 Innenraumleuchte vorn über die Taste Leseleuchte vorn links oder die Taste Leseleuchte vorn rechts

 Mit der jeweiligen in die Deckenleuchte integrierten Taste kann die Leseleuchte in der Deckenleuchte im Haltegriff hinten links und die Leseleuchte in der Deckenleuchte im Haltegriff hinten rechts, ein- und ausgeschaltet werden.

Funktionsablauf Spiegelleuchten

Bei Typ 447.6/7, Typ 448.7/8 (mit CODE FS5 (Beleuchtete Spiegel für Sonnenblenden))

Die Schalter Beleuchtung Sonnenblende werden vom Steuergerät Dachbedieneinheit (DBE) mit Spannung versorgt.

Folgende Bauteile der Spiegelleuchten können durch Auf- oder Zuklappen der entsprechenden Spiegelabdeckung manuell ein- oder ausgeschaltet werden:

 Beleuchtung Kosmetikspiegel vorn links über den Schalter Beleuchtung Sonnenblende, links

 Beleuchtung Kosmetikspiegel vorn rechts über den Schalter Beleuchtung Sonnenblende, rechts

Die Spannungsversorgung wird durch Zuklappen der Sonnenblende oder beim Verriegeln des Fahrzeugs abgeschaltet.

 Zur Schonung der Bordnetzbatterie (G1) wird die Spannungsversorgung t = 30 min nach "Kl. 15 AUS" unterbrochen. Die Spannungsversorgung der Beleuchtung Kosmetikspiegel vorn links und der Beleuchtung Kosmetikspiegel vorn rechts wird beim Verriegeln des Fahrzeugs über die Zentralverriegelung (ZV) abgeschaltet.

Zusätzliche Funktionsvoraussetzung Handschuhfachbeleuchtung

 "Kl. 15R EIN"

 Den Klemmenstatus Kl. 15 sendet das Steuergerät Elektronisches Zündschloss (EZS) über Innenraum­CAN an das Steuergerät Signalerfass- und Ansteuermodul (SAM).

Funktionsablauf Handschuhfachbeleuchtung

Die Schalterbeleuchtung Handschuhfach wird vom Steuergerät Signalerfass- und Ansteuermodul (SAM) mit Spannung versorgt. Durch das Öffnen der Handschuhfachklappe wird Spannung auf die Handschuhfachleuchte durchgeschaltet.

Nach dem Ausschalten der Kl. 15C wird die Handschuhfachleuchte nach t = 30 s ausgeschaltet.
