Elektrische Unterdruckpumpe prüfen

AR43.05-D-0002TE

Elektrische Unterdruckpumpe prüfen

26.11.2019

Typ

910 mit Motor 780.703

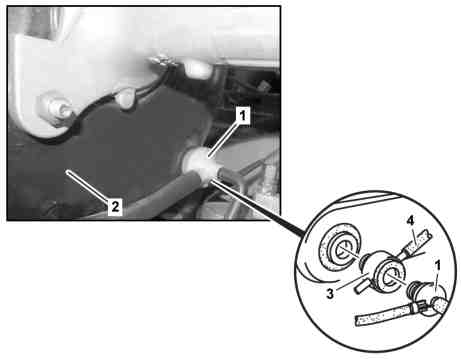

1

Rückschlagventil

2

Bremskraftverstärker

3

Prüfanschluss

4

Prüfschlauch

 Gefahr

Lebensgefahr beim Arbeiten an Bauteilen und Systemen mit U >= 30 V Wechselspannung (AC) bzw. U >= 60 V Gleichspannung (DC)

Beschädigte bzw. defekte spannungsführende Bauteile und Leitungen sowie nicht isolierte elektrische Verbindungen und Leitungen nicht berühren.

AS00.00-Z-0035-01A

Hinweis

Allgemeine Hinweise zum Umgang mit Fahrzeugen mit Hochvolt-Bordnetz und/oder Lithium-Ionen-Batterie und/oder Gasantriebssystem

AH00.00-Z-0300-01A

Hinweis

Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper

AH00.00-P-5000-01A



Prüfen

1

Unterdruck im Bremskraftverstärker (2) durch mehrmaliges Betätigen des Bremspedals abbauen.

2

Rückschlagventil (1) vom Bremskraftverstärker (2) abbauen.

3

Prüfanschluss (3) an den Bremskraftverstärker (2) anbauen.

 Prüfanschluß

*168589086300

4

Prüfschlauch (4) des Unterdruckprüfgeräts an Prüfanschluss (3) anbauen.

 Prüfanschluß

*168589086300

 Unterdruckprüfgerät

*201589132100

5

Rückschlagventil (1) an Prüfanschluss (3) anbauen.

 Prüfanschluß

*168589086300

6

Elektrische Unterdruckpumpe mit Diagnosesystem ansteuern und Messwert ablesen.



Diagnosegerät an-, abschließen

AD00.00-D-2000-06TS

 Messwert nach 30 s an  Unterdruckprüfgerät ablesen.

Unterdruck im Schlauch nach 30 s Motorlauf oder nach 30 s Ansteuerung der elektrischen Unterdruckpumpe

*BE43.05-N-1001-01TS

7

Ansteuerung der elektrischen Unterdruckpumpe beenden und Messwert ablesen.



Diagnosegerät an-, abschließen

AD00.00-D-2000-06TS

 Nach Beendigung der Ansteuerung sofort an  Unterdruckprüfgerät den Messwert ablesen.

 Unterdruck darf innerhalb 10 min höchstens um 0,2 bar absinken.

Unterdruck im Schlauch nach 10 min Motorstillstand oder nach 10 min Stillstand der elektrischen Unterdruckpumpe

*BE43.05-N-1002-01TS

Wenn Unterdruckverlust > 0,2 bar,



elektrische Unterdruckpumpe erneuern.

AR43.05-D-0001TE

Wenn weiterhin unklarer Unterdruckverlust vorliegt,



Rückschlagventil prüfen.

AR43.10-D-0023TS

8

Rückschlagventil (1) von Prüfanschluss (3) abbauen.

 Prüfanschluß

*168589086300

9

Prüfschlauch (4) des Unterdruckprüfgeräts von Prüfanschluss (3) abbauen.

 Prüfanschluß

*168589086300

 Unterdruckprüfgerät

*201589132100

10

Prüfanschluss (3) vom Bremskraftverstärker (2) abbauen.

 Prüfanschluß

*168589086300

11

Rückschlagventil (1) an den Bremskraftverstärker (2) anbauen.

Prüfwerte Unterdruckpumpe, Rückschlagventil

Nummer

Benennung

Typ 907, 910

BE43.05-N-1001-01TS

Unterdruck im Schlauch nach 30 s Motorlauf oder nach 30 s Ansteuerung der elektrischen Unterdruckpumpe

an Rückschlagventil

bar

 0,5

an Unterdruckpumpe

bar

 0,92

Prüfwerte Unterdruckpumpe, Rückschlagventil

Nummer

Benennung

Typ 907, 910

BE43.05-N-1002-01TS

Unterdruck im Schlauch nach 10 min Motorstillstand oder nach 10 min Stillstand der elektrischen Unterdruckpumpe

an Rückschlagventil

bar

 0,3
