Radnabe hinten aus-, einbauen

AR35.20-B-0310A

Radnabe hinten aus-, einbauen

28.08.2020

Hinterachse

740.6 (außer 740.696/698)

Mit Trommelbremse

Hinterachse

740.8 (außer 740.880/884/892/893/894/895/896/897)

Mit Trommelbremse

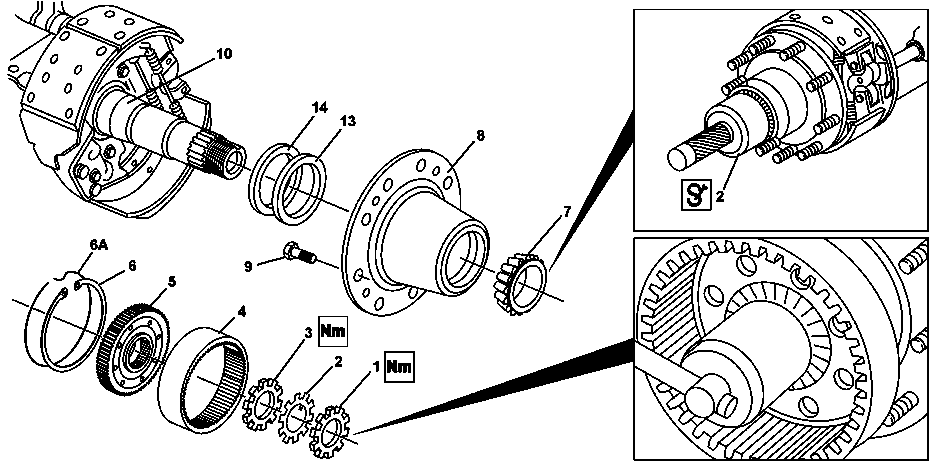

1

Außennutmutter

8

Radnabe

2

Sicherungsblech

9

Radschrauben

3

Innennutmutter

10

Laufring

4

Hohlrad

11

Klauenschlüssel

5

Außenplanetenträger

12

Dorn

6

Sicherungsring

13

Innere Dichtung

6A

Drahtsicherungsring

14

Äußere Dichtung

7

Kegelrollenlager



Ausbauen

1

Glockennabe mit Planetenträger ausbauen

 .

AR35.20-B-0250A

2

ABS-Sensor ausbauen

Mit ABS-Bremsanlage ausgestattete Fahrzeuge.

AR42.30-B-0150B

3

Sperrung der äußeren Nutmutter (1) freigeben und diese abnehmen

 Klauenschlüssel

*740589000700

4

Sicherungsblech (2) und Innennutmutter (3) entfernen

 Klauenschlüssel

*740589000700

5

Mit Außenplanetenträger (5) und Sicherungsring (6) zusammengesetztes Hohlrad (4) ausbauen oder (6A) vom Riffelteil am Achsenende

 Es gibt zwei Typen Sicherungsringe, den SEEGER Typ (6) und den Drahtring (6A).

6

Radnabe (8) verkeilen

7

Radnabe (8) und Kegelrollenlager (7) ausbauen

 Die innere Bahn des Kegelrollenlagers (7) geht zusammen mit der Nabe heraus.

 Aus- und Einbauwerkzeug

*055589096100

8

ABS-Zahnring ggf. ausbauen

Mit ABS-Bremsanlage ausgestattete Fahrzeuge.

AR42.30-B-0160B

9

Bei Bedarf das Ölauffangblech ausbauen und dann die äußeren (14) und inneren (13) Dichtungen

 Auszieher

*000589163300



Prüfen

10

Verschleiß von Reibungsfläche Laufring (10) prüfen

AR35.20-B-0310-05A

Bei Beschädigungen, Verschleiß bzw. Rillen an der Reibfläche des Laufrings (10):



Ausbauen und durch einen neuen ersetzen.



Einbauen

11

Laufring (10) einsetzen

AR35.20-B-0310-05A

 Lediglich bei Austausch.

 Die korrekte Position des Laufrings (10) an der Achse bestätigen.

12

Innere (13) und äußere (14) Dichtungen und das Ölauffangblech einbauen

AR35.20-B-0310-01A

 Die richtige Lage der Dichtungen beachten. Die innere Dichtung (13) hat nur eine Lippe, während die äußere Dichtung(14) zwei aufweist.

 Dichtmittel an Einpassung der Ölauffangwanne auftragen

 Neue Dichtungen (13, 14) verwenden.

Dichtmittel Terolan 307/II, Dichtin 51, epple 22

*BR00.45-Z-1018-01A

 Dorn

*363589051500

 Dorn

*055589191500

13

ABS-Zahnring einsetzen

Mit ABS-Bremsanlage ausgestattete Fahrzeuge.

AR42.30-B-0160B

14

Radnabe (8) an Achse anbauen


Aufpassen damit die Dichtlippen beim Einbau nicht beschädigt werden.
Damit keine Leckagen auftreten.

 Aus- und Einbauwerkzeug

*055589096100

15

Äußeres Lager (7) an Radnabe (8) einbauen

 Lager mit Schmierfett schmieren.

Fett, DBL 6804 - Klase 267.0

*BR00.45-Z-1107-06A

 Dorn

*321589021500

 Dorn

*055589211500

16

Mit Außenplanetenträger (5) und Sicherungsring (6) zusammengesetztes Hohlrad (4) ausbauen oder (6A) am Riffelteil am Achsenende

.

AR35.20-B-0310-03A

 Es gibt zwei Typen Sicherungsringe, den SEEGER Typ (6) und den Drahtring (6A).

17

Innere Nutmutter (3), Sicherungsblech (2) und äußere Nutmutter (1) einbauen

 Klauenschlüssel

*740589000700

18

Spiel am Nabenlager einstellen

AR35.20-B-0301-01C

.Axialspiel Radnabenlager

*BE35.20-B-1001-02A

 Klauenschlüssel

*740589000700

19

Sicherungsblech (2) an äußerer Nutmutter (1) sperren

20

ABS-Sensor einbauen

Mit ABS-Bremsanlage ausgestattete Fahrzeuge.

.

AR42.30-B-0150B

21

Glockennabe an Planetenträger einbauen

.

AR35.20-B-0250A

Radnabe

Nummer

Benennung

Hinterachse 740.3/6/7/8, 749.154

BE35.20-B-1001-02A

Axialspiel Radnabenlager

mm

0,01...0,03

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1018-01A

Dichtmittel Terolan 307/II, Dichtin 51, epple 22

Entsprechendes handelsübliches Reparaturmittel verwenden.

BR00.45-Z-1107-06A

Fett, DBL 6804 - Klase 267.0

Entsprechendes handelsübliches Reparaturmittel verwenden.
