Install planetary outer gear

Typ ar · Thema 35.20 · Version 0100 · 2016-02-12

Gültig für:

Nicht verfügbar in „de“; angezeigt wird Englisch.

Einordnung

Funktionsgruppe 2 Fahrwerk › 35 Hinterachse › 35.20 Radführung, Nabe

EinPAS 17 Antriebsstrang/Achse › 17.51 Hinterachse › 17.51.60 Radvorgelege/Außenplanetengetriebe

Gilt auch für Motoren/Getriebe: 740 ***

AR35.20-B-0310-03A

Install planetary outer gear

Install planetary outer gear

B35.20-0039-01

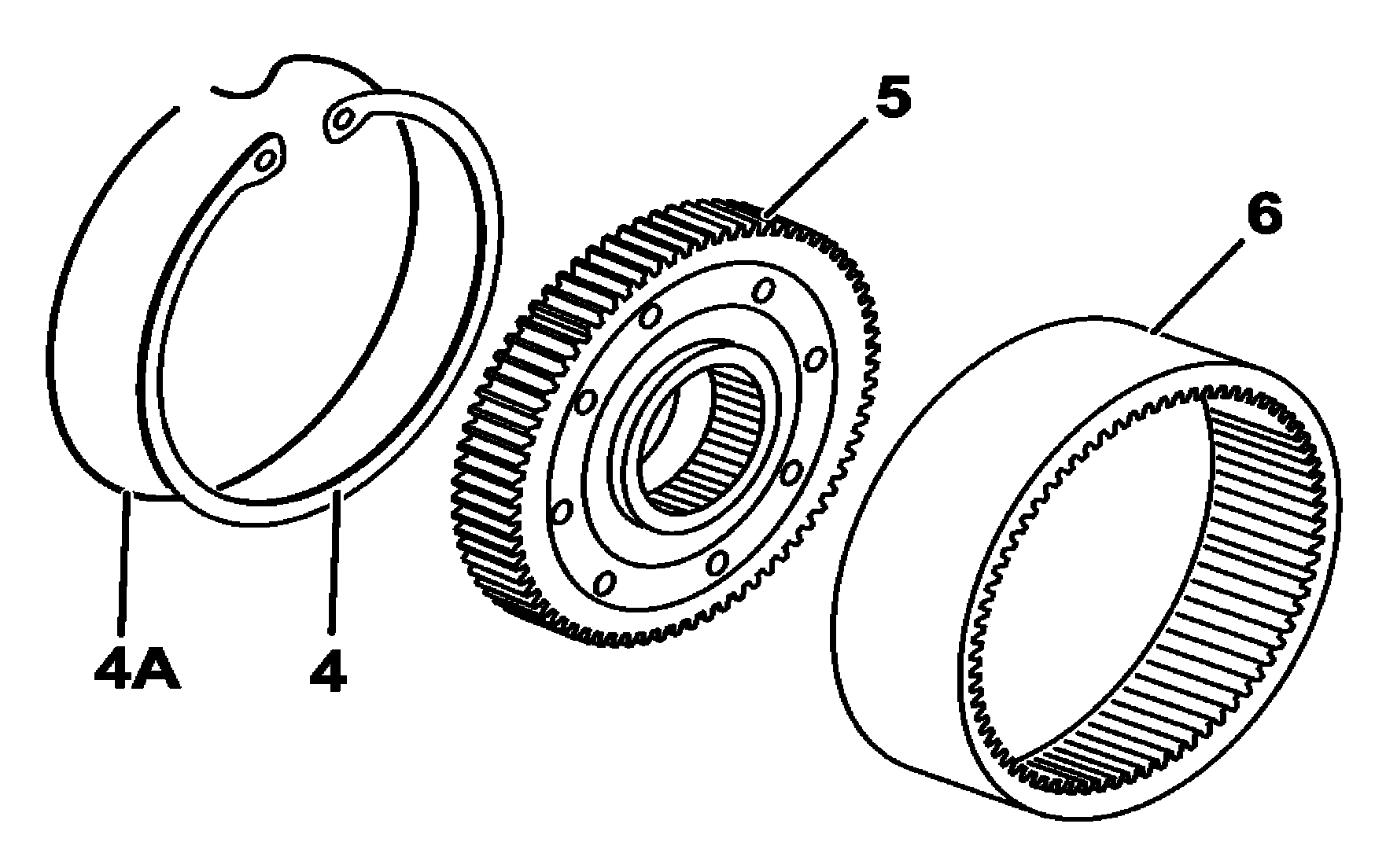

1 Install the lock hub (5) in the annular gear (6) and install the lock-ring (4), or the wire lock-ring (4A), in the lock hub (5).
There are two types of lock-rings: One of the SEEGER (snap-ring) type (4) and the other of wire (4A).
