Federbalg aus-, einbauen

AR32.22-D-2003H

Federbalg aus-, einbauen

01.10.2018

Typ

906.11/13/15/21/23/25/61/63/65/71/73

mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

Dargestellt am Typ 906.13

1

Federbalg

4

Schraube

7

Druckluftleitung

2

Kolben

5

Schrauben

3

Befestigungskonsole

6

Querträger

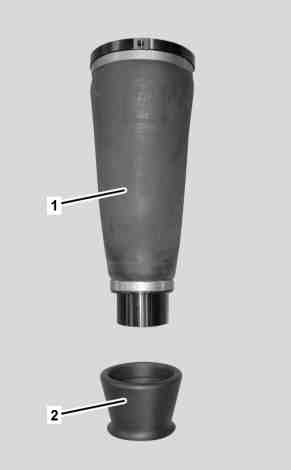

1

Federbalg

2

Kolben

 Gefahr

Lebensgefahr durch Absenken des Fahrzeuges bei Arbeiten zwischen Räder und Aufbau. Verletzungsgefahr durch Klemmen oder Quetschen bei Arbeiten an der Luftfederung.

Prüf- und Reparaturarbeiten zwischen Rad und Radlauf oder im Radeinbau dürfen nur durchgeführt werden, wenn das Fahrzeug mit geeigneten Abstützvorrichtungen gegen Absenken gesichert ist.
Einstellarbeiten dürfen nur von unterhalb des Fahrzeuges durchgeführt werden.
Fahrzeugrahmen oder Fahrzeugachsen nur mit geeigneten Abstützvorrichtungen gegen Absenken sichern.
Weitere bewegliche Fahrzeugteile, die sich im Arbeitsbereich befinden ggf. zusätzlich mit geeigneten Abstützvorrichtungen gegen Absenken, oder mit geeigneten Sicherungsvorrichtungen gegen unvorhersehbare Bewegungen sichern.
Bereiche beweglicher Fahrzeugteile gegen unerlaubten Zugriff und Zugang sichern.

AS32.22-Z-0001-01A

Hinweis

Hinweise zur Luftfederung

AH32.22-N-1000-01H



Ausbauen

1

Druckluft aus dem Luftfedersystem ablassen

AR32.22-D-2019H

2

Fahrzeug anheben

3

Druckluftleitung (7) am Federbalg (1) herausschrauben

4

Druckluftleitung (7) mit Verschlussstopfen verschließen

 Satz Verschlussstopfen

*129589009100

5

Schraube (4) herausschrauben

 Die Schraube (4) kann je nach Ausführung als Zollgewindeschraube ausgeführt sein. Zum Herausschrauben der Schraube (4) wird ein Innensechskant-Steckschlüssel der Größe 7/32 Zoll benötigt.

6

Schrauben (5) herausschrauben

7

Federbalg (1) mit Kolben (2) herausnehmen



Prüfen

8

Federbalg (1) und Kolben (2) auf Beschädigung prüfen

Bei Beschädigung



Federbalg (1) bzw. Kolben (2) erneuern

9

Druckluftleitung (7) auf Beschädigung prüfen

Bei Beschädigung



Druckluftleitung (7) in Stand setzen oder erneuern



Reinigen

10

Auflageflächen an der Befestigungskonsole (3) und dem Querträger (6) reinigen



Einbauen

11

Federbalg (1) mit Kolben (2) zwischen Befestigungskonsole (3) und Querträger (6) einsetzen

12

Schrauben (4, 5) handfest hineinschrauben

 Schraube (4) kann je nach Ausführung als Zollgewindeschraube ausgeführt sein. Zum Hineinschrauben der Schraube (4) wird ein Innensechskant-Steckschlüssel der Größe 7/32 Zoll benötigt.

13

Verschlussstopfen von Druckluftleitung (7) abziehen

 Satz Verschlussstopfen

*129589009100

14

Druckluftleitung (7) in Federbalg (1) hineinschrauben

 Luftkupplung an Kompressor, Ventileinheit, Federbalg, Druckluftbehälter

*BA32.22-N-1013-03H

15

Fahrzeug so weit herunterlassen, bis die Räder den Boden berühren

16

Luftfederung mit Druckluft befüllen

AR32.22-D-2019H

 Beim Befüllen der Luftfederung darauf achten, dass sich die Federbälge (1) über die Kolben (2) rollen.

17

Schrauben (5) festschrauben

 Schraube Luftfederbalg oben an Balgquerträger

*BA32.22-N-1001-01F

18

Schraube (4) festschrauben

 Schraube Luftfederbalg unten an Luftfederbalgkonsole

*BA32.22-N-1002-01F



Prüfen

19

Luftfederung auf Dichtheit prüfen

AR32.22-D-8000H

 Luftfederbalg

Nummer

Benennung

Typ 906.15/25/65
mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

Typ 906.11/13/21/23/61/63/71/73
mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

BA32.22-N-1001-01F

Schraube Luftfederbalg oben an Balgquerträger

Nm

20

8,5

 Luftfederbalg

Nummer

Benennung

Typ 906.15/25/65
mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

Typ 906.11/13/21/23/61/63/71/73
mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

BA32.22-N-1002-01F

Schraube Luftfederbalg unten an Luftfederbalgkonsole

Nm

20

20

 Luftfederung

Nummer

Benennung

Typ 906 mit Code PL9 (Luftfederung Fa. VB-Airsuspension)

BA32.22-N-1013-03H

Luftkupplung an Kompressor, Ventileinheit, Federbalg, Druckluftbehälter

Nm

6
