Kühlmittelrohr aus-, einbauen

AR20.20-W-7450A

Kühlmittelrohr aus-, einbauen

12.10.10

13.1.08

Elektrische Steckverbindungen am Steuergerät Motorregelung (MR) oder Steuergerät MR Gasmotor trennen, hinzugefügt.

Arbeitsschritt 8

Elektrische Steckverbindung für den Ölstandsensor trennen, hinzugefügt.

Arbeitsschritt 10

 

Aus-, Einbauen

 Gefahr!

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A



Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A

1

Zündung ausschalten

2

Wartungsklappe öffnen

 Gefahr!

Verletzungsgefahr durch Klemmen und Quetschen beim Kippen des Fahrerhauses

Während des Kippens dürfen sich keine Personen im Kippbereich des Fahrerhauses befinden. Fahrerhaus immer bis zur Endstellung kippen und mit Sicherheitsstütze sichern.

AS60.80-Z-0001-01A

3

Fahrerhaus kippen



Hinweise zum Kippen des Fahrerhauses

AH60.80-N-0003-01A

4

Kühlmittel ablassen

Motor 902.9 mit Code (MS8) Erdgasmotor,

Motor 906.9

AR20.00-W-1142C

Motor 902.9 ohne Code (MS8) Erdgasmotor,

Motor 926.9

AR20.00-W-1142J

5

Geräuschkapselungen links am Rahmen oben und am Rahmen unten ausbauen

6

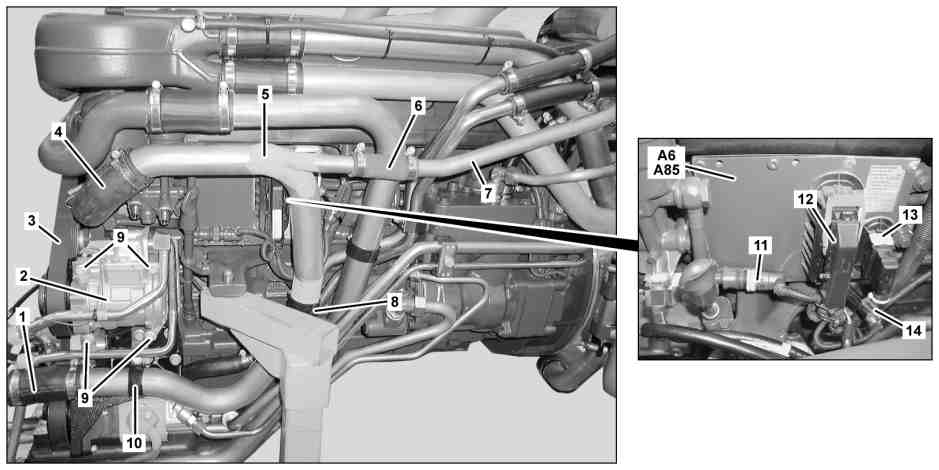

Keilrippenriemen (3) entspannen und von der Riemenscheibe des Kältemittelverdichters (2) abnehmen

 Nur bei Fahrzeugen mit bei Code (H03) Klimaanlage im Vorbau.

 Einbau: Keilrippenriemen (3) auf Zustand prüfen, ggf. erneuern.

Keilrippenriemen Laufschema beachten.

AR13.22-W-3902-02D



Schadensbilder für Keilrippenriemen

AP13.22-D-1351-01A

7

Elektrische Steckverbindung des Kältemittelverdichters (2) trennen, Kältemittelverdichter (2) abbauen und mit angeschlossenen Kältemittelleitungen nach vorne ablegen

 Nur bei Fahrzeugen mit Code (H03) Klimaanlage im Vorbau.



*BA83.55-N-1001-01C

8

Elektrische Steckverbindungen (12, 13) am Steuergerät Motorregelung (MR) (A6) oder am Steuergerät MR Gasmotor (A85) trennen

 Elektrische Leitungssätze zur Seite binden.

9

Elektrische Steckverbindung (14) trennen

10

Elektrische Steckverbindung (11) für den Ölstandsensor trennen

11

Schellen (8, 10) von den Haltern abbauen

12

Kühlmittelschläuche (1, 4) vom Kühlmittelrohr (5) abbauen

13

Kühlmittelschlauch (6) lösen und am Kühlmittelrohr (7) zurückschieben

14

Kühlmittelrohr (5) herausnehmen

 Zum Herausnehmen das Kühlmittelrohr (5) gegen den Uhrzeigersinn drehen.

15

Einbau in umgekehrter Reihenfolge

Nummer

Benennung

Typ
374.5, 375.1, 375.3, 949, 950.5, 950.6, 952.5, 952.6, 953.6, 954.5, 957, 958.0, 958.2, 970, 972, 974, 975, 976

BA83.55-N-1001-01C

Schraube Kältemittelverdichter/Halterung

Nm

25
