Kühler aus-, einbauen · ar2020d3865d · Mercedes-Benz WIS

AR20.20-D-3865D

Kühler aus-, einbauen

8.12.09

MOTOR 904.904 /961 im TYP 670

MOTOR 904.908 /914 /923 /936 /955 /964 im TYP 668, 670

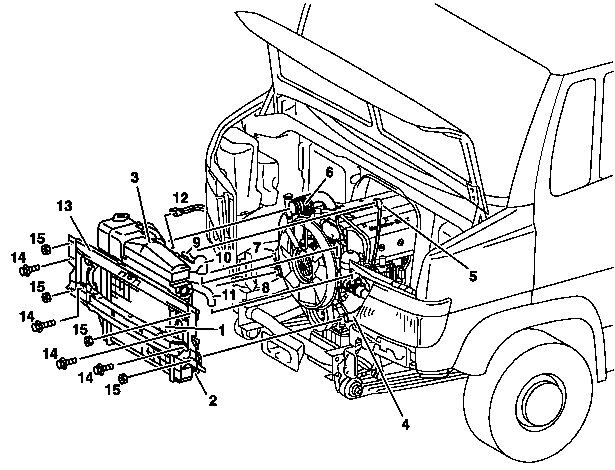

D20.20-0053-06

1 Ladeluftkühler

2 Kühler

3 Luftfiltergehäuse

4 Kühlmittelschlauch (Kühlmittelpumpe)

5 Motorentlüftungsschlauch

6 Luftansaugschlauch

7 Ladeluftschlauch

8 Ladeluftschlauch (rot)

9 Kühlmittelschlauch (Verbindungsstück)

10 Kühlmittelschlauch (Kühlmittelpumpe)

11 Kühlmittelschlauch (Verteilerstück)

12 Steckverbindung Luftfilterüberwachungsgeber

13 Vorbaumittelstück

14 Schrauben

15 Muttern

 	Aus-, Einbauen
Gefahr!	Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit	Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen. Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.	AS20.00-Z-0001-01A
	Hinweise Kühlmittel	Alle Motoren	AH20.00-N-2080-01A
1	Kühlmittel vollständig ablassen	 Kühlmittel auffangen.	AP20.00-D-2080A
2	Frontgrill ausbauen		AR88.00-D-2115A
3	Blende unter Frontgrill ausbauen		AR88.00-D-2200A
4	Stoßfänger vorn ausbauen
5	Anschlüsse am Luftfiltergehäuse (3) abbauen		AR09.10-D-1150-01D
6	Schlauchschellen der Ladeluftschläuche (7, 8) am Ladeluftkühler (1) lösen	 Schlauchschellen auf Zustand prüfen, ggf. erneuern.
7	Anschlüsse am Kühler (2) abbauen		AR20.20-D-3865-03D
8	Motorhaubenschloß im Vorbaumittelstück (13) ausbauen	 Zug für Motorhaube aus dem Vorbaumittelstück herausziehen.
9	Kühler (2) mit Ladeluftkühler (1) herausnehmen		AR20.20-D-3865-04D
10	Kühlereinheit am Vorbaumittelstück (13) abbauen		AR20.20-D-3865-05D
11	Einbau in umgekehrter Reihenfolge
12	Kühlmittelstand kontrollieren und richtigstellen		AP20.00-D-2080A
13	Kühlsystem auf Dichtheit prüfen		AP20.00-D-2050A
