Absperrventil durch Kühlmittelleitung ersetzen

AR20.00-P-0302MCC

Absperrventil durch Kühlmittelleitung ersetzen

21.10.2014

MOTOR

132.9 im TYP 451.3/4 ab 31.08.10

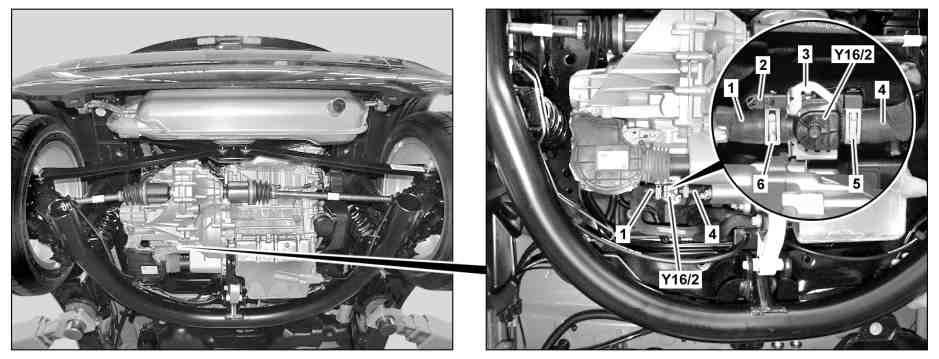

1

Kühlmittelschlauch

4

Kühlmittelschlauch

Y16/2

Absperrventil Heizungsanlage

2

Elektrische Steckverbindung

5

Federschelle

3

Halter

6

Federschelle

2

Elektrische Steckverbindung

7

Abdeckkappe

8

Kühlmittelschlauch

 Gefahr!

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.
Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A



Hinweise Kühlmittel

AH20.00-N-2080-01A



Ausbauen

1

Wartungsklappe öffnen

2

Verschlussdeckel am Ausgleichsbehälter eine halbe Umdrehung entgegen dem Uhrzeigersinn drehen, Überdruck ablassen und anschließend Verschlussdeckel vom Ausgleichsbehälter herunterschrauben

 Gefahr!

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

3

Fahrzeug mit der Hebebühne anheben

4

Starter ausbauen

MOTOR 132.930 im TYP 451.3/4 ab 31.08.10

* nicht für USA



AR15.30-P-7100MCC

5

Federschellen (5, 6) lösen und nach hinten schieben

 Schlauchklemmenzange

*003589033700

6

Kühlmittelschläuche (1, 4) vom Absperrventil Heizungsanlage (Y16/2) abziehen

 Austretendes Kühlmittel auffangen.

7

Elektrische Steckverbindung (2) trennen

8

Absperrventil Heizungsanlage (Y16/2) aus dem Halter (3) entnehmen

9

Kühlmittelschläuche (1, 4) am Fahrzeug abbauen

 Austretendes Kühlmittel auffangen.

 Schlauchklemmenzange

*003589033700



Einbauen

10

Abdeckkappe (7) auf elektrische Steckverbindung (2) stecken

11

Elektrische Steckverbindung (2) mit einem Kabelbinder zurückbinden

12

Kühlmittelschlauch (8) einbauen

 Der Kühlmittelschlauch (8) ersetzt die Kühlmittelschläuche (1, 4) und das Absperrventil Heizungsanlage (Y16/2).

 Schlauchklemmenzange

*003589033700

13

Starter einbauen

MOTOR 132.930 im TYP 451.3/4 ab 31.08.10

* nicht für USA



AR15.30-P-7100MCC

14

Fahrzeug mit der Hebebühne absenken

15

Kühlmittel auffüllen und Kühlanlage entlüften

 Da die Kühlanlage nicht vollständig entleert wurde, ist ein einmaliger Entlüftungsvorgang ausreichend.

* nicht für USA



AR20.00-P-1142MCC

* nur für USA



AR20.00-P-1142MCU

16

Wartungsklappe schließen
