Abgasrückführkühler aus-, einbauen

Typ ar · Thema 14.20 · Version 0102 · 2009-11-06

Gültig für: MOTOR 613.960 /961

Einordnung

Funktionsgruppe 1 Motor › 14 Auspuffkrümmer, Motorbremse, Abgasreinigungsanlage › 14.20 Abgasrückführung — Baureihe 613 (Baumuster 960, 961)

EinPAS 15 Motor › 15.40 Abgasanlage/Abgasnachbehandlung › 15.40.40 Abgasrückführkühler — Baureihe 613 (Baumuster 960, 961)

AR14.20-P-7665B

Abgasrückführkühler aus-, einbauen

6.11.09

MOTOR 613.960 /961

Abgasrückführkühler aus-, einbauen

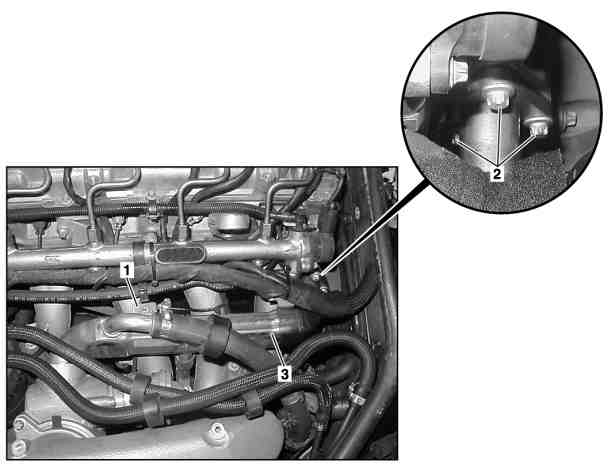

P14.20-2042-06

1 Halter

2 Schrauben

3 Abgasrückführkühler

Aus-, Einbauen

Gefahr!

Verletzungsgefahr an Haut und Augen durch Verbrühen mit herausspritzender, heißer Kühlflüssigkeit. Vergiftungsgefahr durch Verschlucken von Kühlflüssigkeit

Kühlsystem nur bei Kühlmitteltemperaturen unter 90 °C öffnen. Deckel langsam aufdrehen und den Überdruck ablassen. Kühlflüssigkeit nicht in Trinkbehältnisse einfüllen.

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.

AS20.00-Z-0001-01A

1

Kühlmittel ablassen

AR20.00-P-1142HB

*BF20.00-P-1001-02E

2

Abdeckung der Zylinderkopfhaube ausbauen

AR01.20-P-5014-02C

3

Kühlmittelschlauch an Abgasrückführkühler (3) abschließen

4

Halter (1) ausbauen

5

Schrauben (2) am Abgasrückführkühler (3) herausdrehen

6

Abgasrückführkühler (3) aus Mischgehäuse herausziehen

7

Einbau in umgekehrter Reihenfolge

Kühlsystem

Nummer

Benennung

Motor
613.960

Motor
613.961

BF20.00-P-1001-02E

Kühlsystem

Füllmenge gesamt

Liter

15,5

11,2

Füllmenge Korrosion/
Frostschutzmittel bis –37 °C


Liter


7,75


5,6

Füllmenge Korrosion/
Frostschutzmittel bis –45 °C


Liter


8,0


6,2

Betriebsstoff-Vorschriften

Blatt

BB00.40-P-0310-01A

BB00.40-P-0310-01A

Blatt

BB00.40-P-0325-00A

BB00.40-P-0325-00A
