Zahnkranz des Schwungrades erneuern

AR03.30-D-8312C

Zahnkranz des Schwungrades erneuern

14.2.96

 

Aus-, Einbauen

1

Schwungrad (2) ausbauen

AR03.30-D-8001C

2

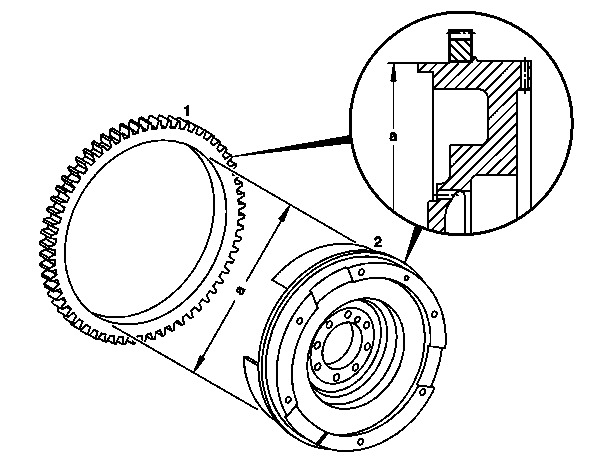

Zahnkranz (1) erneuern

Zahnkranz anbohren und mit einem Meißel sprengen oder schnell erwärmen und sofort abnehmen.

Durchmesser des Zentrierbundes (a) für den Zahnkranz prüfen. Wird der Sollwert nicht erreicht 

*BE03.30-N-1001-04A

Schwungrad erneuern.

 Einbau: Auflagefläche des Zahnkranzes am Schwungrad vor dem Aufziehen reinigen. Zahnkranz mit Heizplatte oder Wärmeofen erwärmen und auf das Schwungrad aufziehen.

 Der Zahnkranz ist gehärtet. Beim Erwärmen die Temperatur von ca. 220° C nicht überschreiten.
Temperaturmeßkreide verwenden!



*WH58.30-Z-1001-08A

Nur im Ausnahmefall den Zahnkranz mit einer Flamme gleichmäßig erwärmen. Nur die Innenseite des Zahnkranzes erwärmen.
Nach dem Erneuern des Zahnkranzes muß das Schwungrad nicht nachgewuchtet werden.

3

Seitenschlag am Zahnkranz prüfen

*BE03.30-N-1002-04A

4

Einbau in umgekehrter Reihenfolge

Nummer

Benennung

Motor
111.979

BE03.30-N-1001-04A

Durchmesser "a" Zentrierbund

am Zahnkranz

mm

275,000–275,052

am Schwungrad

mm

275,315–275,396

BE03.30-N-1002-04A

Zulässiger Seitenschlag Zahnkranz

mm

0,25

Nummer

Bezeichnung

WH58.30-Z-1001-08A

Temperaturmesskreide (weiss, Thermochrom),
