Af-, påmontering af indsprøjtningsdyse til udstødningsgasefterbehandlingssystemet

AR14.40-P-2000LF

Af-, påmontering af indsprøjtningsdyse til udstødningsgasefterbehandlingssystemet

28.06.2019

Motor

642.861/867 i type 222

med kode U77 (Diesel udstødningsrensning BLUETEC (SCR))

Ændringsoplysning

13.10.2016

Pakning udskiftes, tilføjet som nyt.

Arbejdstrin 8

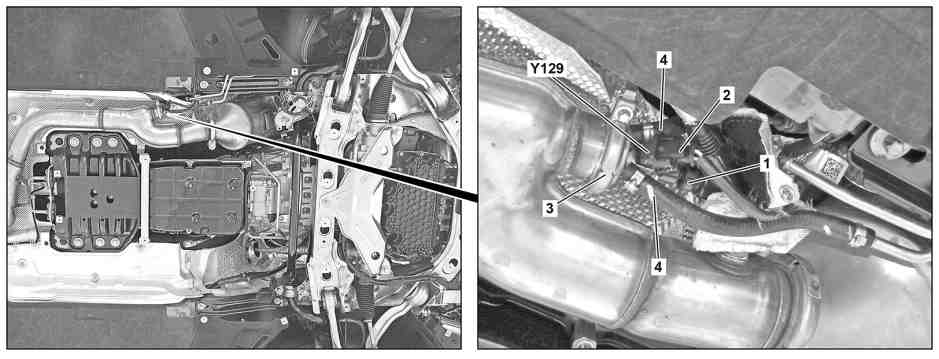

1

AdBlue®-rør

4

Køleslanger

2

Elektrisk stikforbindelse

Y129

Doseringsventil AdBlue®

3

Spændebånd

 Forsigtig

Fare for personskade på grund af snitsår eller hudafskrabninger grundet skarpkantede køretøjsdele

Når der arbejdes på eller omkring skarpe, uafgratede køretøjsdele, skal der altid bruges beskyttelseshandsker.
Reparationsplader skal afgrates.

AS00.00-Z-0017-01A

 Advarsel

Risiko for skoldningsskader på hud og øjne pga. sprøjtende, varm kølervæske. Risiko for forgiftning ved indtagelse af kølervæske

Kølesystemet må kun åbnes ved kølemiddeltemperaturer under 90 °C. Dækslet åbnes langsomt, og overtrykket udløses. Kølervæsken må ikke fyldes i beholdere til drikkevarer.
Der skal bruges beskyttelseshandsker, beskyttelsesbeklædning og beskyttelsesbriller.

AS20.00-Z-0001-01A

 Advarsel

Fare for personskade på hud og øjne ved håndtering af varme eller glødende genstande

Der skal bruges beskyttelseshandsker, beskyttelsesbeklædning og om nødvendigt beskyttelsesbriller.

AS00.00-Z-0002-01A

 Advarsel

Fare for forbrænding og skoldning ved arbejde på AdBlue-rør og dermed forbundne komponenter. Fare for personskade på hud og øjne ved håndtering af AdBlue. Fare for forgiftning ved indtagelse af AdBlue

AdBlue må kun fyldes på egnede beholdere. Arbejde på udstødningsefterbehandlingssystemet må først påbegyndes, når trykket er faldet.

AS14.40-Z-0001-01A

Faglig oplysning

Oplysninger om forebyggelse af skader på grund af snavs og fremmedlegemer

AH00.00-P-5000-01A

Faglig oplysning

Oplysninger om kølervæske

AH20.00-N-2080-01A

Oplysninger om anvendelse og håndtering af AdBlue samt dets stofegenskaber

AH14.40-N-0001-01A

 

Af-, påmontering

1

Bageste delstykke på undervognsbeklædningen afmonteres

AR61.20-P-1105LF

2

Den elektriske stikforbindelse (2) frigøres og adskilles

3

Varmebeskyttelse til AdBlue®-rør (1) skubbes lidt bagud

4

AdBlue®-rør (1) på doseringsventil AdBlue® (Y129) afmonteres, og åbningerne lukkes med egnede lukkepropper

 Montering: Pakring udskiftes.

 Sæt propper

*129589009100

5

Køleslanger (4) lukkes med klemme

 Klemme

*000589543700

6

Køleslanger (4) afmonteres fra doseringsventil AdBlue® (Y129), og udløbende kølervæske opsamles i en egnet beholder

 Montering: Spændebånd udskiftes.

 Klikspændetang

*171589003700

7

Afmontering af spændebånd (3)

 Montering: Spændebånd (3) udskiftes.

 Bolt spændebånd doseringsventil AdBlue® på udstødningssystem

*BA14.40-P-1011-02A

8

Doseringsventil AdBlue® (Y129) tages ud


Sørg for, at doseringsventilen AdBlue® (Y129) sidder korrekt. Rillerne på doseringsventilen AdBlue® (Y129) skal sidde i noterne på udstødningsrøret.
Manglende overholdelse medfører forkert montering og beskadigelse af doseringsventil AdBlue® (Y129).

 Montering: Pakning udskiftes.



Rengøring

9

AdBlue®-rør (1) rengøres på tilslutningen

10

Sædet på doseringsventilen AdBlue® (Y129) i udstødningsrøret rengøres og lukkes med beskyttelseshætte

 Sæt beskyttelseshjelme

*001589019100

11

Montering sker i omvendt rækkefølge

12

Fejlhukommelsen udlæses og slettes



AD00.00-P-2000-04B



Kontrol

13

Kølervæskestand kontrolleres, og korrigeres om nødvendigt

Oplysninger kølervæskestand

AH20.00-P-1142-01CW

 Kølesystem højtemperaturkredsløb

*BF20.00-P-1001-02HA

 Advarsel

Fare for ulykke ved automatisk igangsætning når motoren kører. Fare for personskade på grund af knusning og forbrænding, hvis der arbejdes mens motoren startes eller kører

Køretøjet sikres mod at sætte i gang af sig selv. Der skal bruges lukket og stramtsiddende arbejdstøj. Undgå at røre ved varme eller roterende dele.

AS00.00-Z-0005-01A

14

Motorprøvekørsel udføres, udstødningssystemet kontrolleres for tæthed i området ved doseringsventil AdBlue® (Y129)

 Udstødningsefterbehandling, BlueTec

Nummer

Betegnelse

Motor 642
med kode U77 (Diesel udstødningsrensning BLUETEC (SCR))

BA14.40-P-1011-02A

Bolt spændebånd doseringsventil AdBlue® på udstødningssystem

Nm

11

 Kølesystem

Nummer

Betegnelse

Motor 642 i type 222

BF20.00-P-1001-02HA

Kølesystem højtemperaturkredsløb

Værkstedsskiftemængde

Liter

11,6

Frostbeskyttelsesvæske/vand

indtil -37° C

%

50/50

fra -38°C

%

55/45

Blad

BB00.40-P-0310-01A

Blad

BB00.40-P-0325-00A

Blad

BB00.40-P-0326-00A
