Čistění výparníku

AR83.30-D-5555C

Čistění výparníku

25.07.2017

Typ

906

s kódem HH9 (Poloautomatická řízená klimatizace TEMPMATIC)

1

Sběrná nádobka

2

Odtok kondenzační vody

3

Čisticí sonda

5

Vodicí podložka

4

Vzduchový kanál

6

Tlaková stříkací pistole

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S



Demontovat

1

Nastavit rozvod vzduchu na středové a boční výdechy

2

Uzavřít středové a boční výdechy

3

Vypnout ventilátor a klimatizaci

4

Vypnout zapalování

5

Demontovat regulátor ventilátoru

Typ 906.1/2/6/7

AR83.10-D-1200A

6

Demontovat filtr vnitřního prostoru



Typ 906 s kódem H81 (ventilační zařízení s filtrem)

AP83.00-D-8384H



Očistit

7

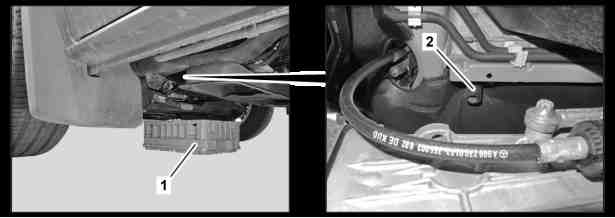

Postavit vhodnou sběrnou nádobu (1) pod odtok kondenzační vody (2)

8

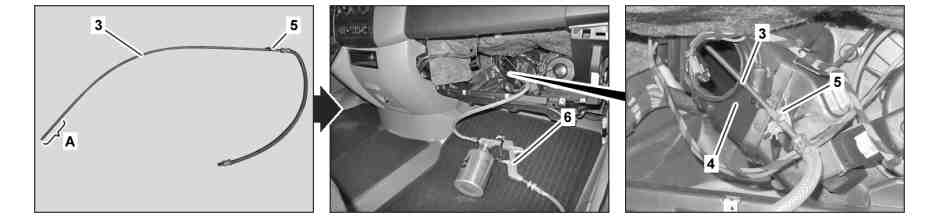

Čisticí sondu (3) zavést do otvoru určeného pro regulátor ventilátoru u vzduchového kanálu (4), aby se únikové otvory (oblast A) ocitly před výparníkem


S čisticí sondou (3) manipulovat opatrně.
V opačném případě dojde k poškození výparníku.

 Prstová opěra vodicí podložky (5) musí ukazovat dopředu.

Čistič pro klimatizace

*BR00.45-Z-1084-04A

Tlaková stříkací pistole

*BR00.45-Z-1088-04A

Čisticí sonda pro klimatizace ATEGO, AXOR

*BR00.45-Z-1082-04A

9

Vzduchový kanál (4) zakrýt savým hadříkem


Čistič nesmí pronikat vzduchovým kanálem (4) nebo větracími výdechy do interiéru vozidla.
V opačném případě dojde ke znečistění a poškození.

10

Plně stisknout spoušť tlakové stříkací pistole (6) a lamely výparníku prostříknout cca 2  sekundy čističem

11

Zkontrolovat ucpání odtoku kondenzační vody (2)

Čistič neodtéká bez překážky z odtoku kondenzační vody (2).



Očistit odtok kondenzační vody (2).

12

Plně stisknout spoušť tlakové stříkací pistole (6) a všechny lamely výparníku prostříknout čističem

 Použít veškerý obsah tlakové stříkací pistole (6).

13

Nechat čistič působit nejméně 30  minut


Neproplachovat dodatečně vodou ani jinými kapalinami.
V opačném případě se dezinfekční účinek čističe ztrácí.

14

Plně stisknout spoušť tlakové stříkací pistole (6) a všechny lamely výparníku profouknout nejméně 2  minuty tlakovým vzduchem

15

Sejmout hadřík ze vzduchového kanálu (4)

16

Vytáhnout čisticí sondu (3) ze vzduchového kanálu (4)

17

Ekologicky zlikvidovat obsah záchytné nádoby (1)



Montáž

18

Namontovat nový filtr vnitřního prostoru



Typ 906 s kódem H81 (ventilační zařízení s filtrem)

AP83.00-D-8384H

19

Namontovat regulátor ventilátoru

Typ 906

AR83.10-D-1200A

Vysoušení

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

20

Otevřít všechny dveře vozidla

21

Otevřít středové a boční výdechy

22

Spustit motor

23

Zapnout klimatizaci

24

Nastavit rozvod vzduchu na odmrazovací výdechy a výdechy v prostoru pro nohy

25

Nastavit ventilátor na nejvyšší stupeň

26

Regulátor teploty klimatizace otočit do střední polohy a klimatizaci nechat vysoušet 20  minut

27

Vypnout motor

28

Zavřít všechny dveře vozidla

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1082-04A

Čisticí sonda pro klimatizace ATEGO, AXOR

A 000 581 02 05

BR00.45-Z-1084-04A

Čistič pro klimatizace

A 000 989 46 00 09

BR00.45-Z-1088-04A

Tlaková stříkací pistole

A 000 581 02 04
