ar6830p4300gw

Demontáž, montáž obložení střechy

Typ ar · téma 68.30 · verze 0101 · 2019-09-11

Platí pro: Typ 463 (kromě 463.202/242) od modelového roku 2013 do modelového roku 2019'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.32 Stropní obložení — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)

AR68.30-P-4300GW

Demontáž, montáž obložení střechy

22.01.2019

Typ

463 (kromě 463.202/242)

od modelového roku 2013 do modelového roku 2019

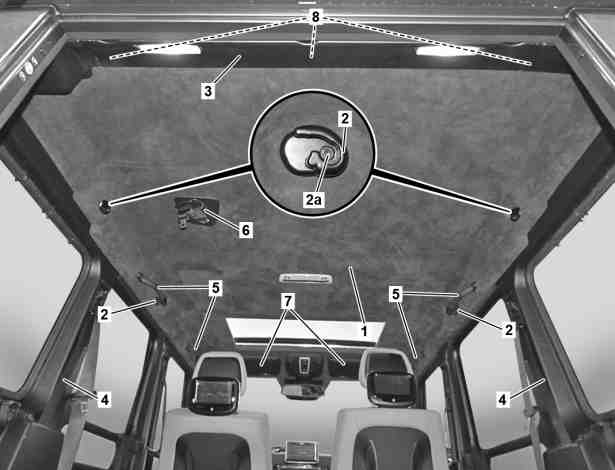

Demontáž, montáž obložení střechy

1

Stropní obložení

2

Držák

2a

Šroub

3

Obložení

4

Obložení

5

Držadla

6

Vodítko bezpečnostního pásu

7

Sluneční clony

8

Šrouby

P68.30-3613-06

Demontáž, montáž obložení střechy

9

Ozdobný prvek

10

Vodicí kolejnice

11

Kryt

12

Šrouby

13

Držák

14

Elektrický konektorový spoj

P68.30-3611-06

Demontáž, montáž obložení střechy

1

Stropní obložení

15

Plechové svorky

16

Plechové svorky

P68.30-3612-12

Upozornění na věcné škody

Upozornění k akumulátoru

AH54.10-P-0001-01A

Demontáž, montáž

1

Zcela otevřít posuvné střešní okno.

2

Demontovat zadní sedadlo a opěradlo zadního sedadla.


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019

AR91.12-P-1700GW

Pouze levé zadní sedadlo.

3

Posunout sedadlo řidiče do koncové polohy směrem dozadu.

4

Demontovat ukostřovací kabel z akumulátoru.


Typ 463.236/248
od modelového roku 2013 do modelového roku 2015
s kódem 979 (Paket zvláštní ochrany MB Guard)
s kódem E26 (Přídavný akumulátor)
s kódem ZS6 (Provedení se zvláštní ochranou FB6)
Typ 463.236/248
od modelového roku 2013 do modelového roku 2015
s kódem 979 (Paket zvláštní ochrany MB Guard)
s kódem E26 (Přídavný akumulátor)
s kódem ZS7 (Provedení se zvláštní ochranou FB7)

AR54.10-P-0003PM

Typ 463 (kromě 463.202/234/236/241/242/248)
od modelového roku 2013 do modelového roku 2019

AR54.10-P-0003GW

5

Vyšroubovat šroub (2a).

6

Sejmout držák (2).

7

Demontovat obložení (3).


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019

AR68.30-P-4470GW

8

Demontovat boční obložení (4).


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019

AR68.30-P-1450GW

9

Demontovat držadla (5).


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019

AR68.30-P-4301-01GW

10

Demontovat vodítko (6) zadního středního bezpečnostního pásu ze stropního obložení (1).

11

Demontovat sluneční clony (7).


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019

AR68.60-P-5480GW

12

Demontovat obložení z A-sloupků.


Typ 463 (kromě 463.202/242)
od modelového roku 2013 do modelového roku 2019
kromě kódu 979 (Paket zvláštní ochrany MB Guard)
kromě kódu ZU8 (Provedení podle zemí USA)

AR68.30-P-4050GW

Typ 463 (kromě 463.202/242)
od modelového roku 2017 do modelového roku 2019
s kódem ZU8 (Provedení podle zemí USA)
kromě kódu 979 (Paket zvláštní ochrany MB Guard)

AR68.30-P-4050GWA

13

Demontovat střešní ovládací jednotku.

AR82.20-P-1000GW

14

Demontovat vnitřní zpětné zrcátko.

AR68.40-P-0001GW

15

Odpojit elektrický konektorový spoj (14) u dešťového senzoru (B38/2).

16

Vyšroubovat šrouby z držáku (13).

17

Sejmout držák (13).

Držák (13) je upevněn třemi šrouby.

18

Demontovat zadní světlo pro čtení.

AR82.20-P-1120GW

19

Vyšroubovat šrouby z ozdobného prvku (9).

20

Demontovat ozdobný prvek (9).

Ozdobný prvek (9) je upevněn šesti šrouby.

21

Vyšroubovat šrouby (12) z obou vodicích kolejnic (10).

22

Demontovat vodicí kolejnice (10) a pod nimi se nacházející kryty (11).

Montáž: Potřít kluzné čelisti vlevo a vpravo tukem.

Syntetický tuk na posuvné střešní okno, 500 g, DBL 6827.60

*BR00.45-Z-1004-06A

23

Vyvěsit stropní obložení (1) u otvoru posuvného zvedacího střešního okna.

Za tím účelem vyvěsit plechové svorky (15, 16).

24

Vyšroubovat šrouby (8) stropního obložení (1).

25

Odepnout suché zipy (šipky) mezi opláštěním střechy a stropním obložením (1).

Zajistit stropní obložení (1) proti spadnutí s asistencí druhé osoby.

26

Spustit stropní obložení (1) vlevo a demontovat v šikmé poloze otvorem dveří nákladového prostoru.

27

Montáž se provádí v obráceném pořadí.

Zkontrolovat

28

Načíst a vymazat chybovou paměť pomocí diagnostického systému XENTRY Diagnosis.

AD00.00-P-2000-04A

29

Provést kontrolu funkce všech demontovaných součástí.

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1004-06A

Syntetický tuk na posuvné střešní okno, 500 g, DBL 6827.60

A 001 989 46 51
