ar6830p4470gw
Demontáž, montáž obložení střešního rámu vzadu
Typ ar · téma 68.30 · verze 0101 · 2018-05-16
Platí pro: Typ 463 (kromě 463.202) od modelového roku 2013 do modelového roku 2019'
Zařazení
Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.32 Stropní obložení — Řada 463 (modely 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
AR68.30-P-4470GW
| Demontáž, montáž obložení střešního rámu vzadu
| 07.12.2017
|
Typ
| 463 (kromě 463.202)
|
|
| od modelového roku 2013 do modelového roku 2019
|

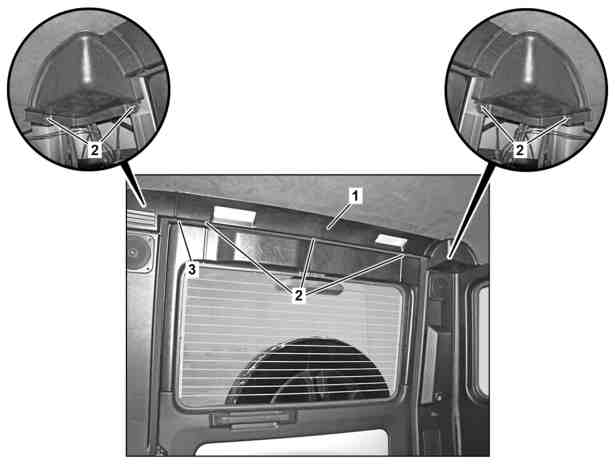

1
| Obložení střešního rámu
|
2
| Šrouby
|
3
| Horní ochranný profil hrany
|
| Demontáž, montáž
|
|
|
1
| Demontovat stropní světlo v zadní části vozidla.
|
| AR82.20-P-0113GW
|
2
| Demontovat horní ochranný profil hrany (3).
|
|
|
3
| Demontovat obložení na levém a pravém D-sloupku.
|
| AR68.30-P-4505GW
|
4
| Demontovat levé a pravé obložení boční stěny.
|
| AR68.30-P-1450GW
|
5
| Vyšroubovat šrouby (2).
|
|
|
6
| Demontovat obložení střešního rámu (1).
|
Obložení střešního rámu (1) opatrně demontovat dozadu.
Jinak se plastová vodítka rozlomí.
|
|
7
| Montáž se provádí v obráceném pořadí.
|
|
|
