ar6830p4050gw

Demontáž, montáž obložení u A-sloupku

Typ ar · téma 68.30 · verze 0101 · 2018-05-25

Platí pro: Typ 463 (kromě 463.242) od modelového roku 2013 do modelového roku 2019 kromě kódu 979 (Paket zvláštní ochrany MB Guard) kromě kódu ZU8 (Provedení podle zemí USA)'

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 463 (modely 200, 202, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.30 Obložení vnitřního prostoru vozidla/prostoru pro cestující — Řada 463 (modely 200, 202, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)

AR68.30-P-4050GW

Demontáž, montáž obložení u A-sloupku

07.12.2017

Typ

463 (kromě 463.242)

od modelového roku 2013 do modelového roku 2019

kromě kódu 979 (Paket zvláštní ochrany MB Guard)

kromě kódu ZU8 (Provedení podle zemí USA)

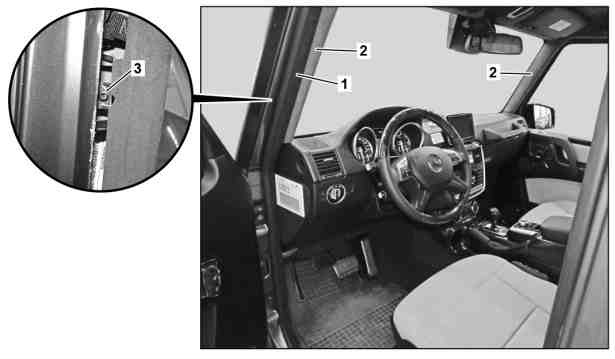

Demontáž, montáž obložení u A-sloupku

1

Těsnicí rám

2

Obložení A-sloupku

3

Šroub

P68.30-3604-05

Demontáž, montáž

1

Stáhnout těsnicí rám předních dveří (1) v oblasti obložení A-sloupku (2).

2

Vyšroubovat šroub (3).

3

Stáhnout obložení A-sloupku (2) z A-sloupku.

4

Montáž se provádí v obráceném pořadí.
