AR20.50-W-0010G | Demontáž, montáž spínače teploty chladicího zařízení v zadní části vozidla | 21.4.10 |
MOTOR 542.9 v TYPU 930.###, 932.###, 934.### ## do 233213
s kódem (G02) mechanická převodovka s hydrodynamickým měničem (WSK)
s kódem (MP1) chladicí zařízení v zadní části vozidla

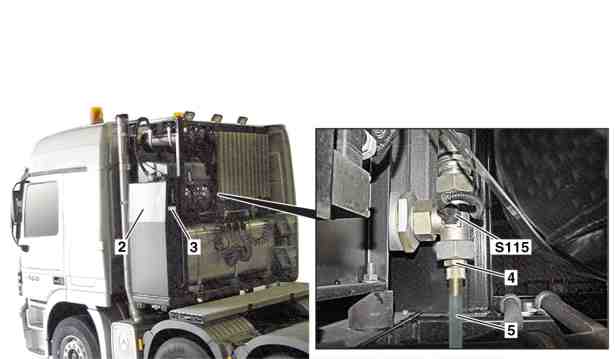

W20.50-1034-75
2 Olejová nádrž
3 Nálepka "Technické údaje"
4 Olejový vypouštěcí ventil
5 Olejová vypouštěcí hadice
S115 Spínač teploty chlazení převodového oleje
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí úrazu přivřením a přiskřípnutím při sklápění kabiny řidiče | Během sklápění kabiny řidiče se nesmí v tomto prostoru nacházet žádné osoby. Kabinu řidiče sklopit vždy až do koncové polohy a zajistit bezpečnostní podpěrou. | |
1 | Sklopit kabinu řidiče | ||
| Upozornění ke sklápění kabiny řidiče | Víko pro údržbu musí být při sklopení zásadně otevřené. | |
2 | Očistit okolí olejového vypouštěcího ventilu (4) a spínače teploty chlazení převodového oleje (S115) | ||
3 | Ochrannou krytku olejového vypouštěcího ventilu (4) odšroubovat a našroubovat olejovou vypouštěcí hadici (5) | Unikající olej (cca 12...15 l) zachytit do odpovídající nádoby. | |
4 | Demontovat spínač teploty chlazení převodového olejeS115 | Montáž: Vyměnit těsnicí kroužek. | |
5 | Montáž se provádí v obráceném pořadí | ||
6 | Zkontrolovat hladinu převodového oleje, popř. vyrovnat | ||
7 | Zkontrolovat těsnost spínače teploty chlazení převodového oleje (S115) | Vizuální kontrola. |
Odkazované dokumenty
- ah6080n000301a Pokyny ke sklápění kabiny řidiče
- ar2600w0100g Kontrola, vyrovnání hladiny převodového oleje
- as6080z000101a Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče
