Vypuštění, doplnění chladicí kapaliny nízkoteplotního okruhu

AR20.00-P-1144OLG

Vypuštění, doplnění chladicí kapaliny nízkoteplotního okruhu

04.11.2019

Motor

654, 656 v typu 253

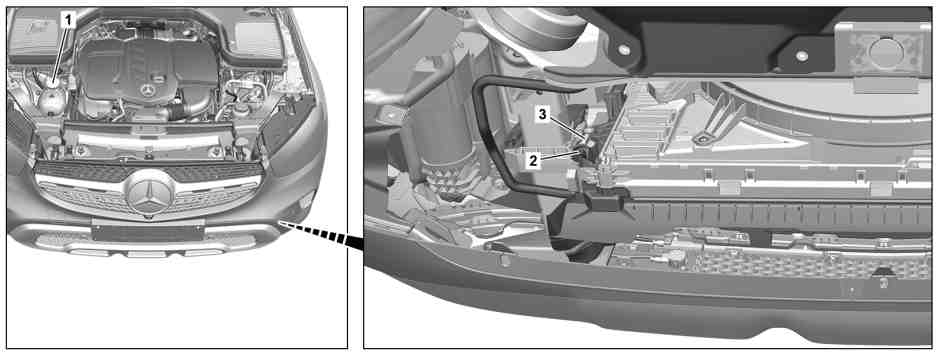

1

Uzavírací víko

7

Hadice chladicí kapaliny

8

Hadice chladicí kapaliny

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW



Demontovat

1

Otevřít kapotu motoru a vyšroubovat uzavírací víko (1) z vyrovnávací nádržky.

2

Demontovat spodní obložení motorového prostoru.

AR61.20-P-1105LW

Vypuštění

3

Odmontovat hadici chladicí kapaliny (7) z chladiče nízkoteplotního okruhu a zachytit vytékající chladicí kapalinu do vhodné nádoby.

AR20.20-P-7441-01RQ

4

Namontovat hadici chladicí kapaliny (7) na chladič nízkoteplotního okruhu.

AR20.20-P-7441-01RQ

5

Demontovat hadici chladicí kapaliny (8) z chladiče oleje a zachytit vytékající chladicí kapalinu do vhodné nádoby.

AR20.20-P-7441-01RQ

6

Namontovat hadici chladicí kapaliny (8) u chladiče oleje.

AR20.20-P-7441-01RQ

Doplnění

7

Připojit diagnostický systém a zapnout zapalování.



AD00.00-P-2000-04B

8

Aktivovat plnicí režim oběhu chladicí kapaliny.

9

Doplnit chladicí kapalinu a odvzdušnit oběh chladicí kapaliny.

AR20.00-P-1142-04OLC


Neplnit oběh chladicí kapaliny bez aktivovaného plnicího režimu.
V opačném případě nebude zajištěno řádné rozdělení chladicí kapaliny.

 Motor 656 v typu 253Chladicí zařízení

*BF20.00-P-1001-06E

 Motor 654 v typu 253Chladicí zařízení

*BF20.00-P-1001-06B

Zkušební tlak k natlakování chladicího systému motoru

*BE20.30-P-1005-01A

 Vakuové plnicí zařízení chladiče

*285589002100

 Elektrická vývěva

*285589022100

 Tlakové čerpadlo

*124589242100

 Zkušební uzávěr

*210589009100

 Přestavba NTKL

*285589012100

10

Ukončit plnicí režim oběhu chladicí kapaliny.

11

Aktivovat odvětrávací proces oběhu chladicí kapaliny.

 Přitom budou čerpadla chladicí kapaliny řízena tak, aby odstraňovala zbytkový vzduch z oběhu chladicí kapaliny.

Pokud odvětrávání nebylo úspěšně dokončeno,



zopakovat odvětrávací proces chladicího systému motoru.

12

Vypnout zapalování a odpojit diagnostický systém.



AD00.00-P-2000-04B

13

Zkontrolovat, popř. zkorigovat hladinu chladicí kapaliny.

 Motor 656 v typu 253Chladicí zařízení

*BF20.00-P-1001-06E

 Motor 654 v typu 253Chladicí zařízení

*BF20.00-P-1001-06B



Montáž

14

Namontovat spodní obložení motorového prostoru.

AR61.20-P-1105LW

15

Našroubovat uzavírací víko (1) na vyrovnávací nádržku.

Uzavírací víko chladiče, resp. vyrovnávací nádržky

Číslo

Název

1stupňové uzavírací víko

Motor 100, 102, 103, 104, 110, 111, 112, 113, 114, 115, 116, 117, 119, 120, 121, 123, 127, 129, 130, 133, 137, 139, 152, 155, 156, 157, 159, 166, 180, 256, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 282, 285
2stupňové uzavírací víko
Motor 601, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 615, 616, 617, 621, 626, 628, 629, 640, 642, 646, 648, 651, 654, 656, 668
2stupňové uzavírací víko

BE20.30-P-1005-01A

Zkušební tlak k natlakování chladicího systému motoru

Přetlak

bar

1,4

1,4

 Chladicí zařízení

Číslo

Název

Motor 654 v typu 253

BF20.00-P-1001-06B

Chladicí zařízení

Servisní výměnné množství

l

12,5

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

55/45

List předpisů provozních látek

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A

 Chladicí zařízení

Číslo

Název

Motor 656 v typu 253

BF20.00-P-1001-06E

Chladicí zařízení

Servisní výměnné množství

Hlavní cyklus

Litre

13

Nízkoteplotní okruh

Litre

-

Nemrznoucí prostředek/kapalina

do -37°C

%

50/50

od -38°C

%

55/45

List předpisů provozních látek

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A
