Vypuštění, doplnění chladicí kapaliny

AR20.00-P-1142MRH

Vypuštění, doplnění chladicí kapaliny

17.02.2020

Motor

264 v typu 213, 238

Odkazy na změny

12.02.2020

Změna metody.

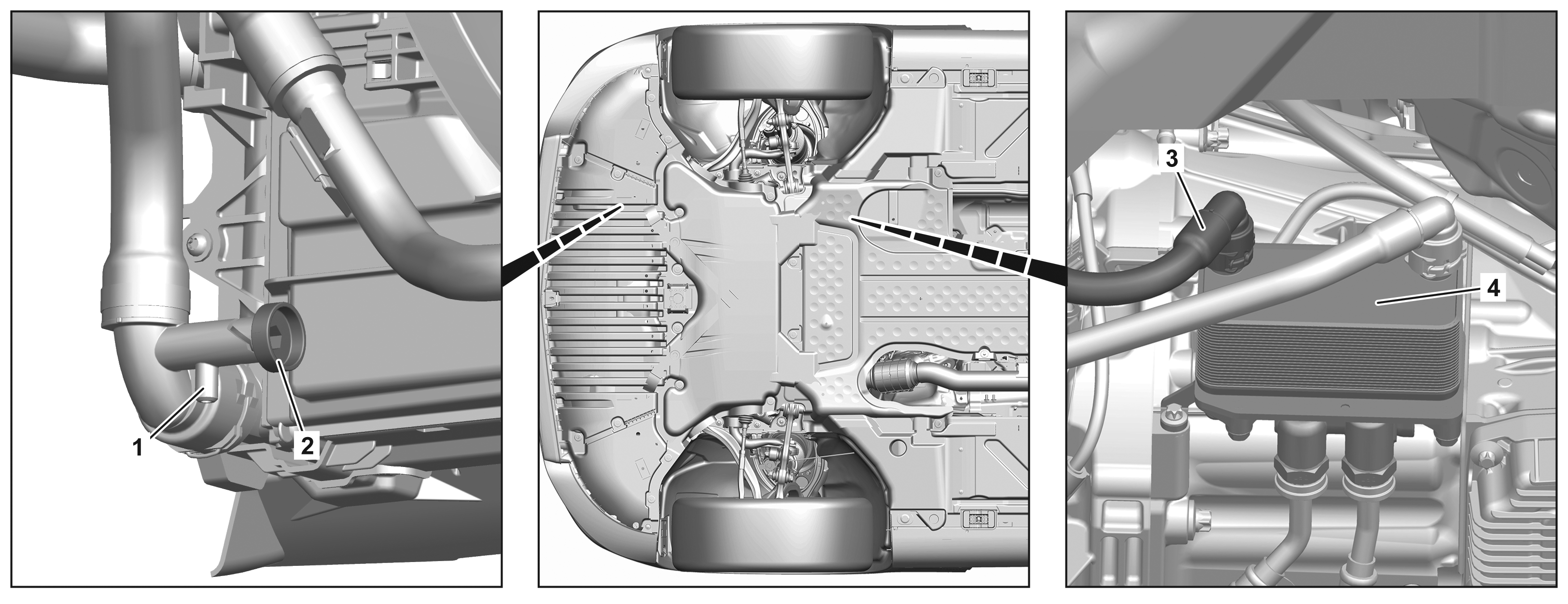

1

Hrdlo

3

Hadice chladicí kapaliny

2

Výpustný ventil

4

Chladič oleje

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW

Vypuštění

1

Pomalu sejmout uzavírací víko z vyrovnávací nádržky chladicího systému motoru.

2

Demontovat spodní obložení motorového prostoru.

AR61.20-P-1105LWE

3

Nasunout výpustnou hadici na hrdlo (1).

4

Otevřít výpustný ventil (2), vypustit chladicí kapalinu a zachytit do vhodné nádoby.

 Otevřít výpustný ventil (2) pouze do odtoku chladicí kapaliny.

5

Uzavřít výpustný ventil (2) a stáhnout výpustnou hadici z hrdla (1).

6

Demontovat hadici chladicí kapaliny (3) z chladiče oleje (4) a zachytit vytékající chladicí kapalinu do vhodné nádoby.

AR20.20-P-7441-01RQ

7

Namontovat hadici chladicí kapaliny (3) u chladiče oleje (4).

AR20.20-P-7441-01RQ

Doplnění

8

Doplnit chladicí kapalinu a odvzdušnit chladicí systém motoru.

AR20.00-P-1142-04OLC

Zkušební tlak k natlakování chladicího systému motoru

*BE20.30-P-1005-01A

 Motor 264 v typu 213
Motor 264 v typu 238.383/483
Motor 264 v typu 238.385/386/485Chladicí soustava

*BF20.00-P-1001-06D

 Zkušební uzávěr

*210589009100

 Vakuové plnicí zařízení chladiče

*285589002100

 Přestavba NTKL

*285589012100

 Elektrická vývěva

*285589022100

 Tlakové čerpadlo

*124589242100

9

Zkontrolovat těsnost chladicího systému motoru.

AR20.00-P-1011OLC

10

Namontovat spodní obložení motorového prostoru.

AR61.20-P-1105LWE

Uzavírací víko chladiče, resp. vyrovnávací nádržky

Číslo

Název

2stupňové uzavírací víko

BE20.30-P-1005-01A

Zkušební tlak k natlakování chladicího systému motoru

Přetlak

bar

1,4

 Chladicí soustava

Číslo

Název

Motor 264 v typu 213

Motor 264 v typu 238.377/378/380/383/387/477/478/480/483/487

BF20.00-P-1001-06D

Chladicí soustava

Servisní výměnné množství

Hlavní okruh

Liter

11,0

9,0

Nízkoteplotní okruh

Liter

-

-

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

50/50

od -38 °C

%

50/45

50/45

List předpisů provozních látek

BB00.40-P-0310-01A

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A

BB00.40-P-0326-06A

 Chladicí soustava

Číslo

Název

Motor 264 v typu 238.385/386/485

BF20.00-P-1001-06D

Chladicí soustava

Servisní výměnné množství

Hlavní okruh

Liter

10,0

Nízkoteplotní okruh

Liter

-

Nemrznoucí prostředek/kapalina

do -37 °C

%

50/50

od -38 °C

%

50/45

List předpisů provozních látek

BB00.40-P-0310-01A

List předpisů provozních látek

BB00.40-P-0325-06A

List předpisů provozních látek

BB00.40-P-0326-06A
