Vypuštění, doplnění chladicí kapaliny

AR20.00-P-1142AK

Vypuštění, doplnění chladicí kapaliny

28.2.07

Vypustit

 Nebezpečí!

Nebezpečí poranění kůže a očích opařením vystřikující, horkou chladicí kapalinou.
Nebezpečí otravy požitím chladicí kapaliny

Systém chlazení otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek k pití.

Použít ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A



Upozornění pro chladicí kapalinu

AH20.00-N-2080-01A

1

Otevřít kapotu motoru

2

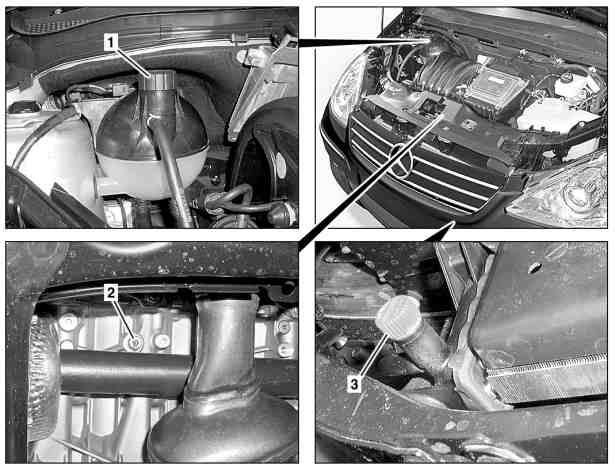

Opatrně odšroubovat uzavírací víko systému chlazení (1) u vyrovnávací nádržky chladicí kapaliny

 Uzavírací víko systému chlazení (1) otočit o půl otáčky proti směru hodinových ručiček, odpustit přetlak a odšroubovat uzavírací víko systému chlazení (1).

3

Nadzvednout vůz

AR00.60-P-1000AK

Vypustit chladicí kapalinu u chladiče

4

Nasunout odtokovou hadici na výpustný ventil chladiče

5

Otevřít výpustný šroub chladiče (3) a vypustit chladicí kapalinu

 Zachytit chladící kapalinu do vhodné nádrže. Znovu použít čistou chladicí kapalinu.

6

Zavřít výpustný šroub chladiče (3) a stáhnout odtokovou hadici na výpustném ventilu chladiče

Vypustit chladicí kapalinu na bloku válců

7

Nasunout odtokovou hadici na výpustný šroub bloku válců (2)

8

Otevřít výpustný šroub bloku válců (2) a vypustit chladicí kapalinu

 Zachytit chladící kapalinu do vhodné nádrže. Znovu použít čistou chladicí kapalinu.

9

Stáhnout odtokovou hadici a zavřít výpustný šroub bloku válců (2)



*BA01.40-P-1001-01P

Naplnit

10

Doplnit chladící kapalinu a odvzdušnit systém chlazení

AR20.00-P-1142-04AK



*169589009100



*285589002100



Předpisy pro chladicí kapaliny

List 310.1

BB00.40-P-0310-01A



Antikorozní/nemrznoucí prostředek (specifikace 325.0)

List 325.0

BB00.40-P-0325-00A



Upozornění k výšce hladiny chladicí kapaliny

AH20.00-P-1142-01AK

11

Zkontrolovat systém chlazení ohledně těsnosti

AR20.00-P-1010AK

Číslo

Název

Motor
266

BA01.40-P-1001-01P

Výpustný šroub chladicí kapaliny na bloku válců

Nm

12
