Vypuštění, doplnění chladicí kapaliny

AR20.00-D-1142TSM

Vypuštění, doplnění chladicí kapaliny

25.02.2020

Motor

654.9 v typu 907.1/2/6

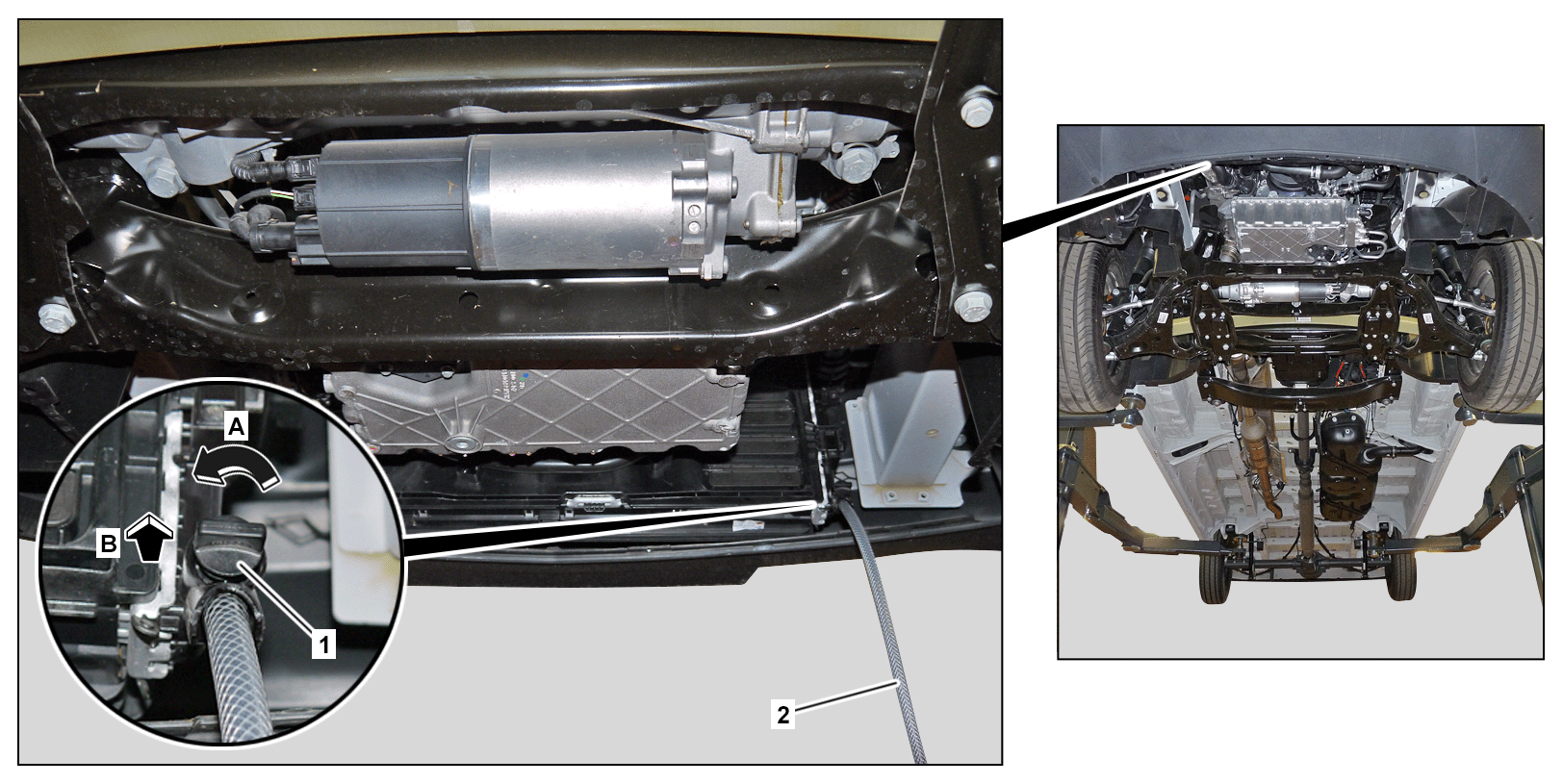

1

Výpustný šroub

2

Odtoková hadice

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW

Vypuštění

1

Pomalu otevřít uzavírací víko, upustit přetlak a demontovat z vyrovnávací nádržky chladicí kapaliny.

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

2

Nadzvednout vozidlo pomocí dílenského zvedáku.

AR00.60-D-1000-04TS

Upozornění na věcné škody

Upozornění pro nadzvednutí a podepření

AH00.60-N-0100-01TS

3

Demontovat spodní obložení motorového prostoru.

Motor 654.9 v typu 907.1/2/6
s kódem XM1 (Protihluková opatření)

AR61.20-D-1105TS

4

Nasunout odtokovou hadici (2) na hrdlo u chladiče motoru.

 Vakuové plnicí zařízení chladiče

*285589002100

5

Otočit výpustný šroub (1) ve směru šipky (šipka A) až nadoraz a následně vytáhnout ve směru šipky (šipka B).

 Zachytit chladicí kapalinu do vhodné nádoby.

6

Namontovat zkušební uzávěr a tlakové čerpadlo u vyrovnávací nádržky chladicí kapaliny a aktivací tlakového čerpadla odčerpat zbývající chladicí kapalinu.

 Zkušební uzávěr

*210589009100

 Tlakové čerpadlo

*124589242100

7

Sejmout výpustný šroub (1) a zkontrolovat O-kroužek ohledně poškození.

Při patrných poškozeních



Vyměnit výpustný šroub (1).

8

Zašroubovat výpustný šroub (1).

9

Demontovat odtokovou hadici (2) z hrdla u chladiče motoru.

 Vakuové plnicí zařízení chladiče

*285589002100

10

Namontovat spodní obložení motorového prostoru.

Motor 654.9 v typu 907.1/2/6
s kódem XM1 (Protihluková opatření)

AR61.20-D-1105TS

11

Spustit vozidlo.

AR00.60-D-1000-04TS

Doplnění

12

Doplnit chladicí kapalinu a odvzdušnit chladicí systém motoru.

AR20.00-D-1142-03TSR

 Chladicí kapalina

*BF20.00-N-1001-01TS

 Zkušební uzávěr

*210589009100

 Vakuové plnicí zařízení chladiče

*285589002100

13

Namontovat uzavírací víko u vyrovnávací nádržky chladicí kapaliny.

 Chlazení motoru

Číslo

Název

Motor 654 v typu 907 s kódem H12 (teplovodní přídavné topení) nebo s kódem H13 (přídavný výměník tepla vzadu) nebo s kódem HZ9 (přihřívač)

Motor 654 v typu 907
kromě kódu H12 (Přídavné topení na teplou vodu)
kromě kódu H13 (Přídavný výměník tepla vzadu)
kromě kódu HZ9 (Přihřívač)

BF20.00-N-1001-01TS

Chladicí kapalina

Celkové plnicí množství

Liter

 12,4

 10

Protikorozní/nemrznoucí prostředek do ­37 °C

Liter

 6,3

 5,1

Protikorozní/nemrznoucí prostředek do ­45 °C

Liter

 7

 5,6

List

BB00.40-P-0310-01A

BB00.40-P-0310-01A

List

BB00.40-P-0325-05A

BB00.40-P-0325-05A
